Монтаж отопления дома площадью 400 м.кв. с бассейном
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Объект: жилой дом индивидуальной застройки площадью 400 кв.м. с бассейном, в КП «Бунин Парк», г.Москва
Монтаж отопления, водоснабжения и канализации: вариант "Комфортный"
Стоимость системы отопления, водоснабжения и канализации: 2 044 580 руб., с учетом скидки в размере стоимости проекта, радиаторы и оборудование котельной – поставка Заказчика
Продолжительность работ: 3 месяца
Сдача в эксплуатацию: 2016 год
Монтаж выполнен по проекту нашей компании.
Характеристика выполненных работ по монтажу систем отопления, водоснабжения и канализации дома площадью 400 м.кв.

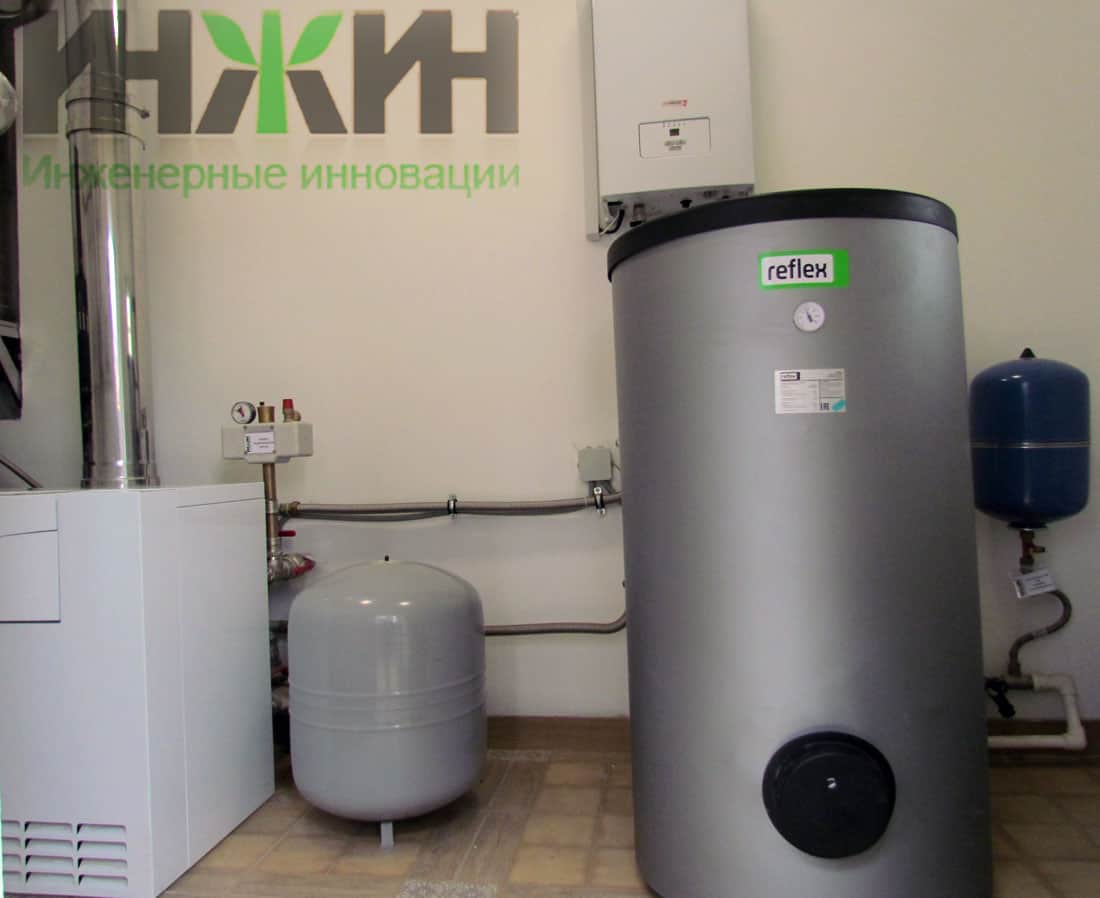

Котельная частного дома.
Размещена в доме и смонтирована в составе:
- Двух котлов: основного - напольного газового с чугунным теплообменником Vaillant atmoCRAFT мощностью 65 кВт (поставка Заказчика), резервного - настенного электрического Vaillant Vaillant eloBLOCK VE6, мощностью 6 кВт;
- Шести контуров котельной – отопление бассейна, отопление 1 этажа, отопление 2 этажа, горячее водоснабжение, водяной теплый пол, теплоснабжение вентиляции (с раздельным теплообменником);
- Распределительного коллектора котельной с насосно-смесительными узлами Meibes «Поколение 8» (поставка Заказчика);
- Бойлера Reflex Storatherm Aqua, объемом 300 литров (поставка Заказчика) ;
- Расширительных баков отопления и горячего водоснабжения Reflex – 2 шт.;
- Насосов циркуляционных Grundfos – 7 шт.;
- Дымохода из нержавеющей стали Rosinox, для обеспечения естественного дымоудаления котла;
- Запорной арматуры котельной – Valtec;

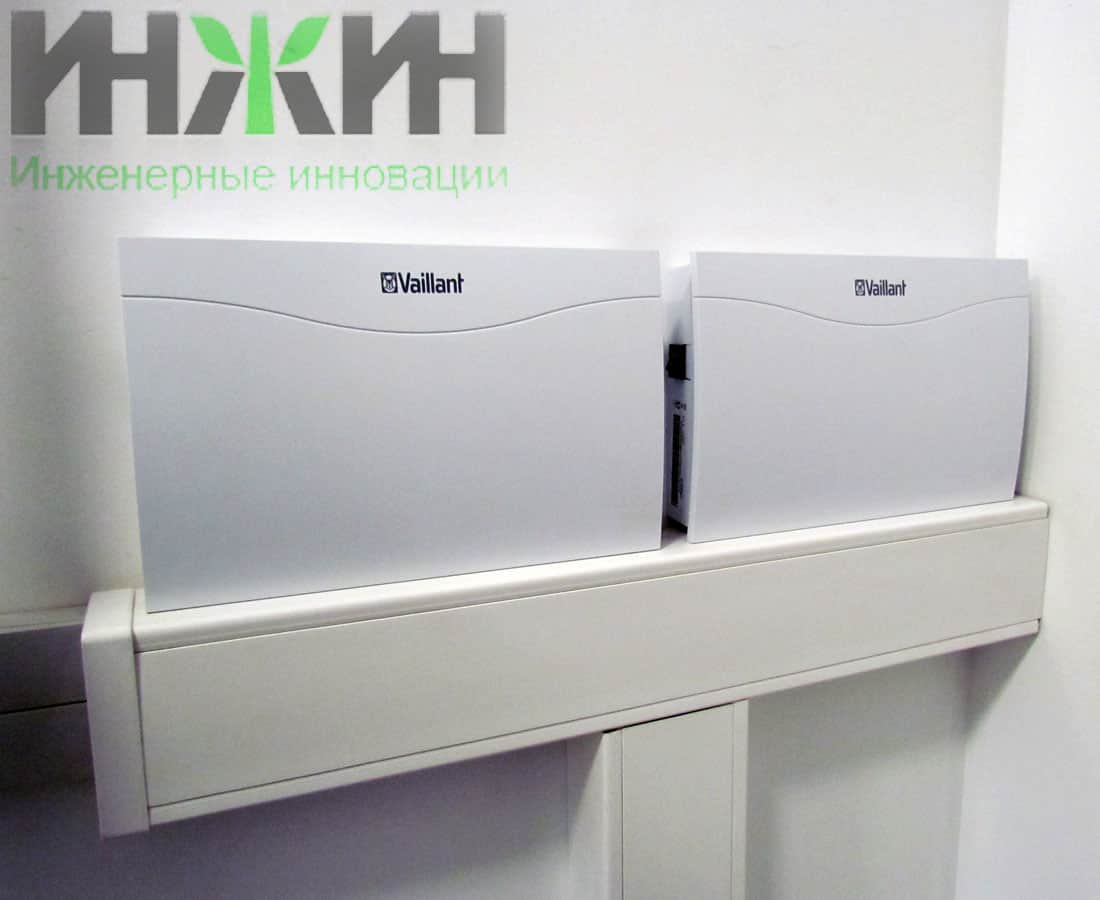

- Автоматики котельной – основного блока Vaillant calorMATIC 630/3, дополнительных блоков для управления контурами со смесителем Vaillant VR60 (2 шт.), задатчиков-регуляторов температуры в помещении Vaillant VR90/3 (2 шт.), с комнатными датчиками.
Система радиаторного отопления (монтаж отопления).
- Установлено 27 секционных биметаллических радиаторов Rifar Base Ventil с нижним подключением (все приборы отопления – поставка Заказчика);

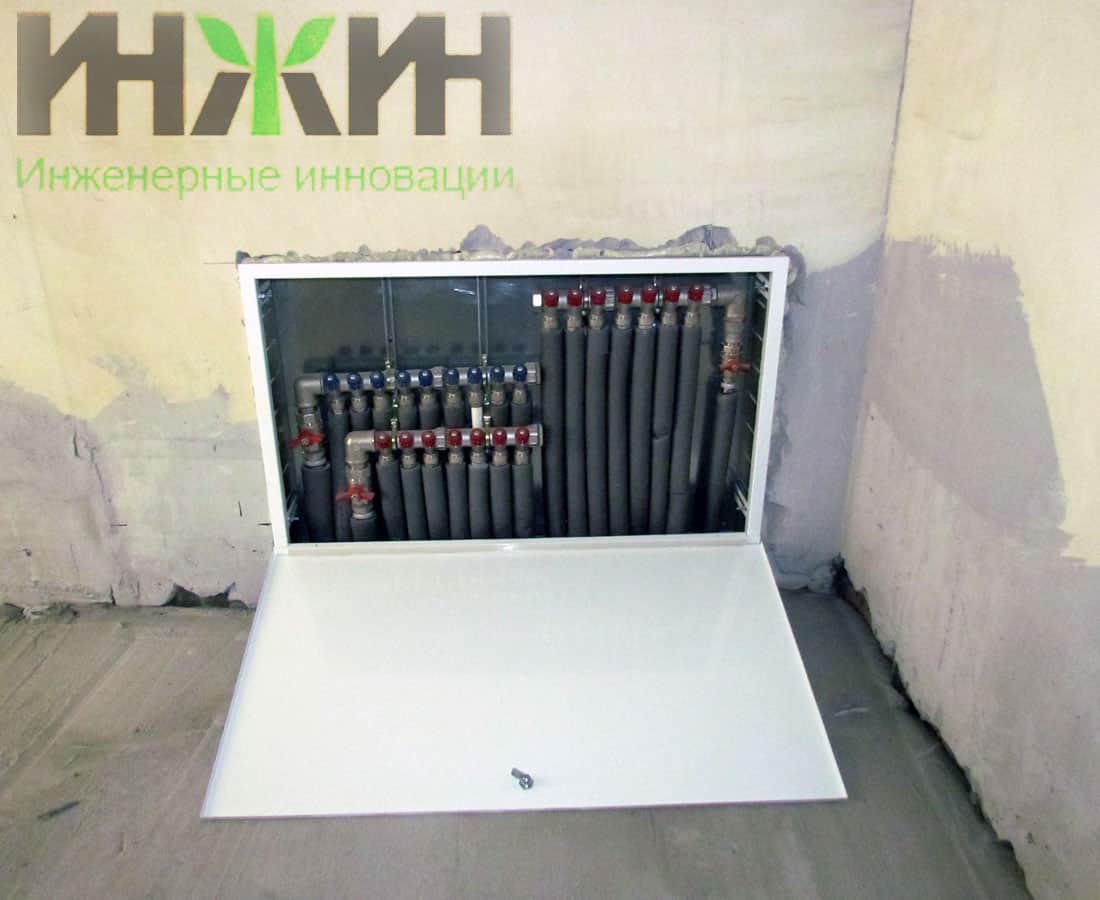

- Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя. Смонтировано 3 распределительных коллектора Valtec на 11 отводов каждый;
- Установлена запорная арматура для подключения радиаторов Oventrop Multiflex F;
- Монтаж трубопроводов отопления и выполнен скрытым способом, в стяжке пола;
- Подводящие и магистральные трубопроводы отопления - металлопластик Valtec, выполнена укладка 1450 погонных метров трубопроводов различного диаметра;
- Все трубопроводы утеплены трубным утеплителем Энергофлекс Супер, толщиной 9мм.

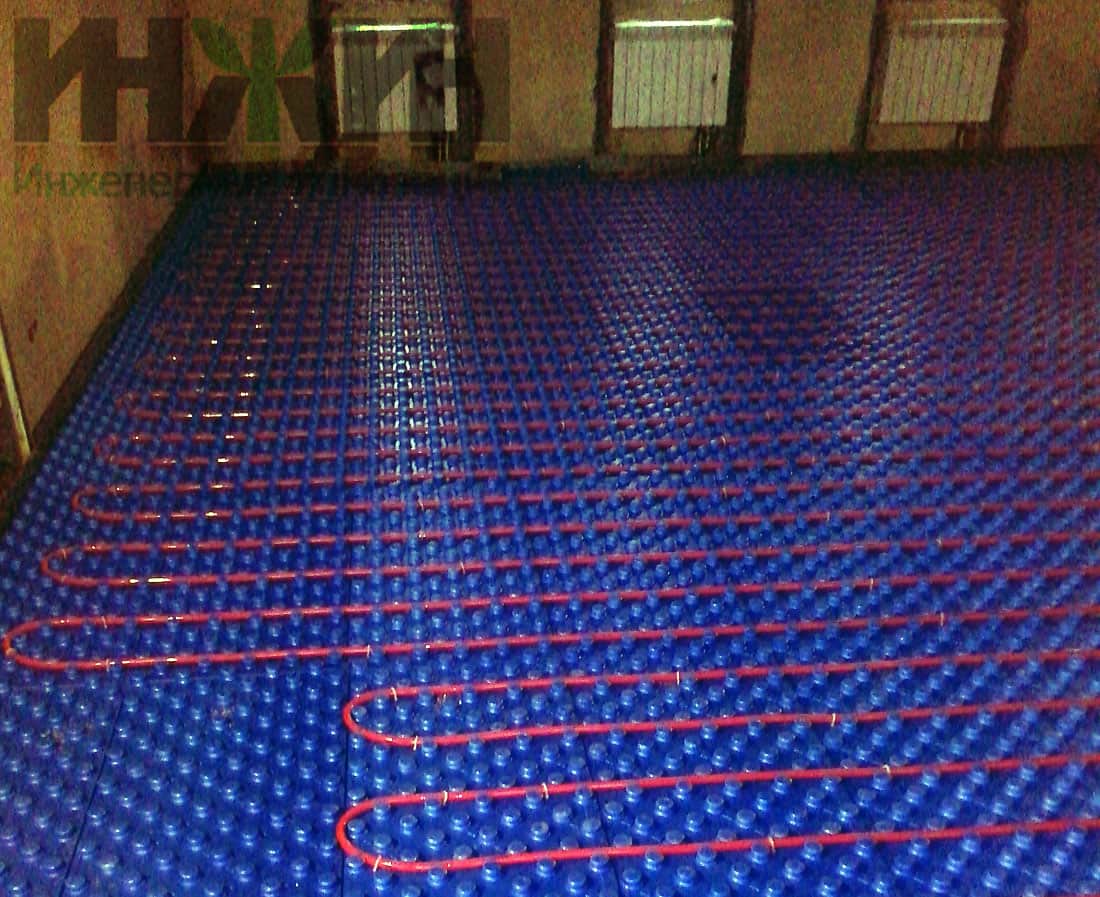

Система теплых полов (монтаж теплого пола).
- Водяной теплый пол смонтирован на площади 152 м.кв., 18 петель;
- Трубопроводы теплого пола - сшитый полиэтилен Valtec PEX-EVON, произведена укладка 1 300 м.п. трубы;
- Установлено три распределительных коллектора с расходомерами Valtec на 3, 5 и 10 отводов;
- Основа теплого пола – ламинированный пенополистирол "Формат" FT40/20L;
- Управление теплым полом – общее, контуром котельной.
Внутренний водопровод.

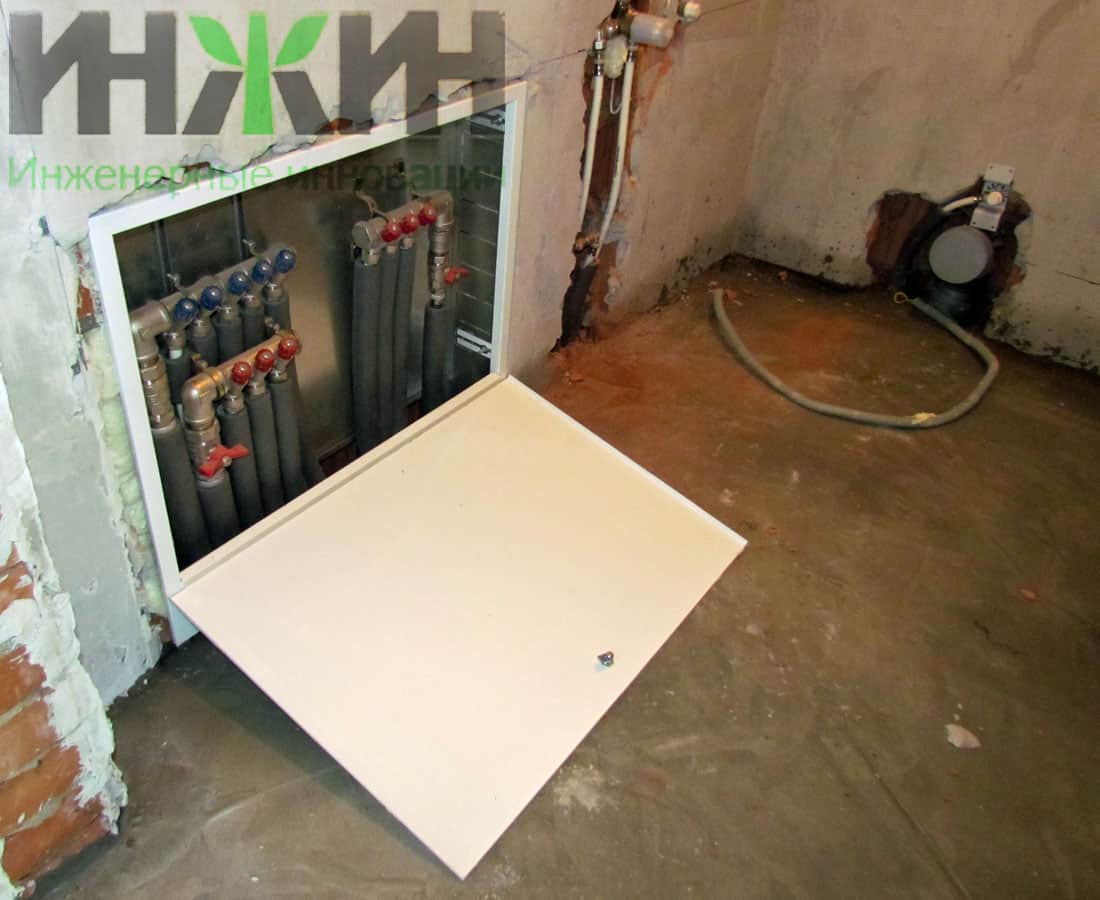

- Схема внутреннего водоснабжения – коллекторно-лучевая, смонтировано 3 сборных распределительных коллекторов Valtec;
- Смонтировано 27 точек водоснабжения и полотенцесушителей;
- Трубопроводы системы водоснабжения – металлопластик Valtec, уложено 670 м.п. труб разного диаметра;
- В системе горячего водоснабжения выполнена рециркуляция горячей воды у потребителей (через проходные водорозетки);
- Все трубопроводы водопровода утеплены трубным утеплителем Энергофлекс Супер, толщиной 9мм.
Внутренняя канализация.
- Выполнен основной безнапорный отвод стоков от санитарно-технических приборов;
- Выполнен монтаж 22-х точек подключения канализации;
- Установлено 3 трапа Viega с сухим затвором, максимальная нагрузка 300кг;
- Трубопроводы канализации – раструбные Синикон, проложено 88 метров труб диаметром 40, 50 и 110мм;
- Все трубопроводы канализации утеплены трубным утеплителем Энергофлекс Супер, толщиной 13мм.
