Монтаж отопления дома 435 м.кв. в КП «ЖК Воскресенское»
Объект: частный трехэтажный дом площадью 435 кв.м. в Ногинском районе Московской области, КП «ЖК Воскресенское»
Система отопления, водоснабжения и канализации: вариант "Комфортный+"
Цена системы отопления, водоснабжения и канализации "под ключ": 2 921 436 руб., с учетом предоставленной скидки и возврата стоимости проектирования
Продолжительность работ: 3,5 месяца
Сдача в эксплуатацию: 2017 год
Монтажные работы выполнены по проекту отопления, водоснабжения и канализации нашей компании.
Перечень работ, выполненных по монтажу котельной, системы отопления, водоснабжения и канализации загородного дома.
Котельная частного дома (монтаж котельной).
Размещена внутри дома, выполнены работы:

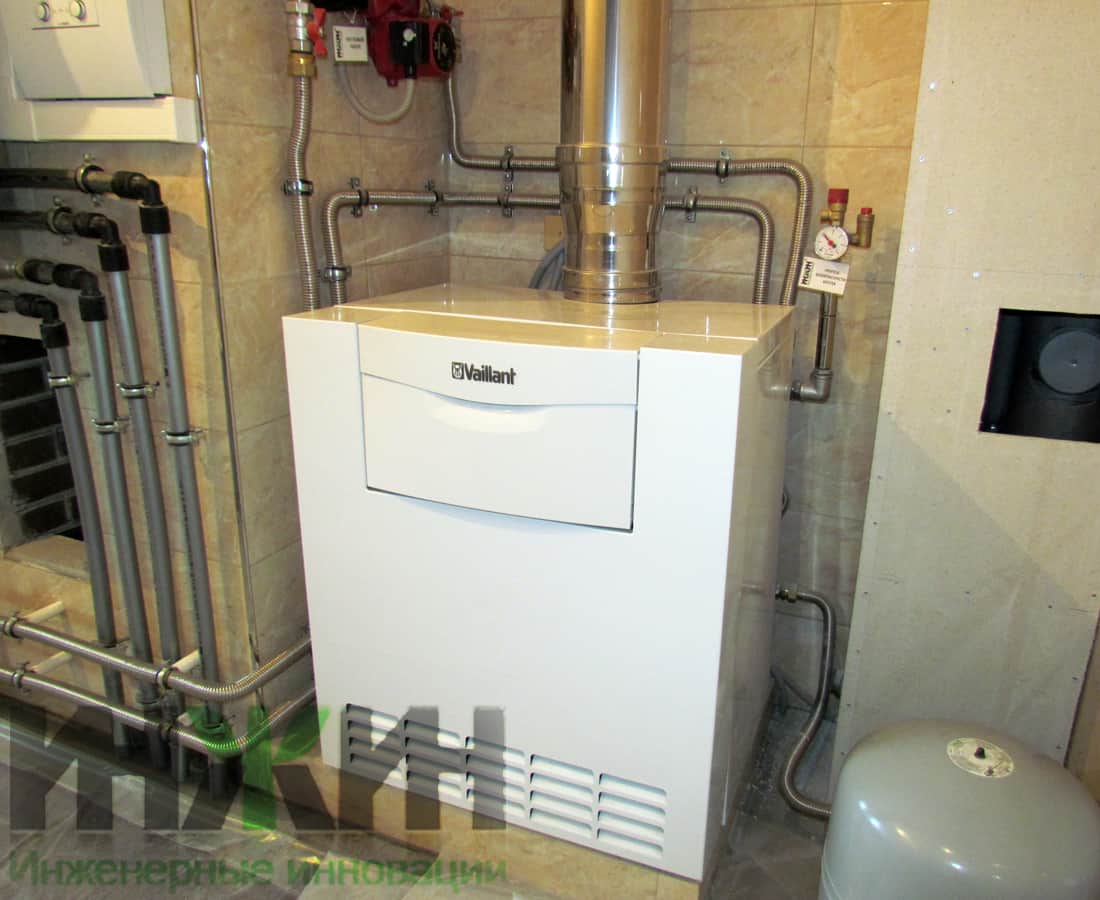

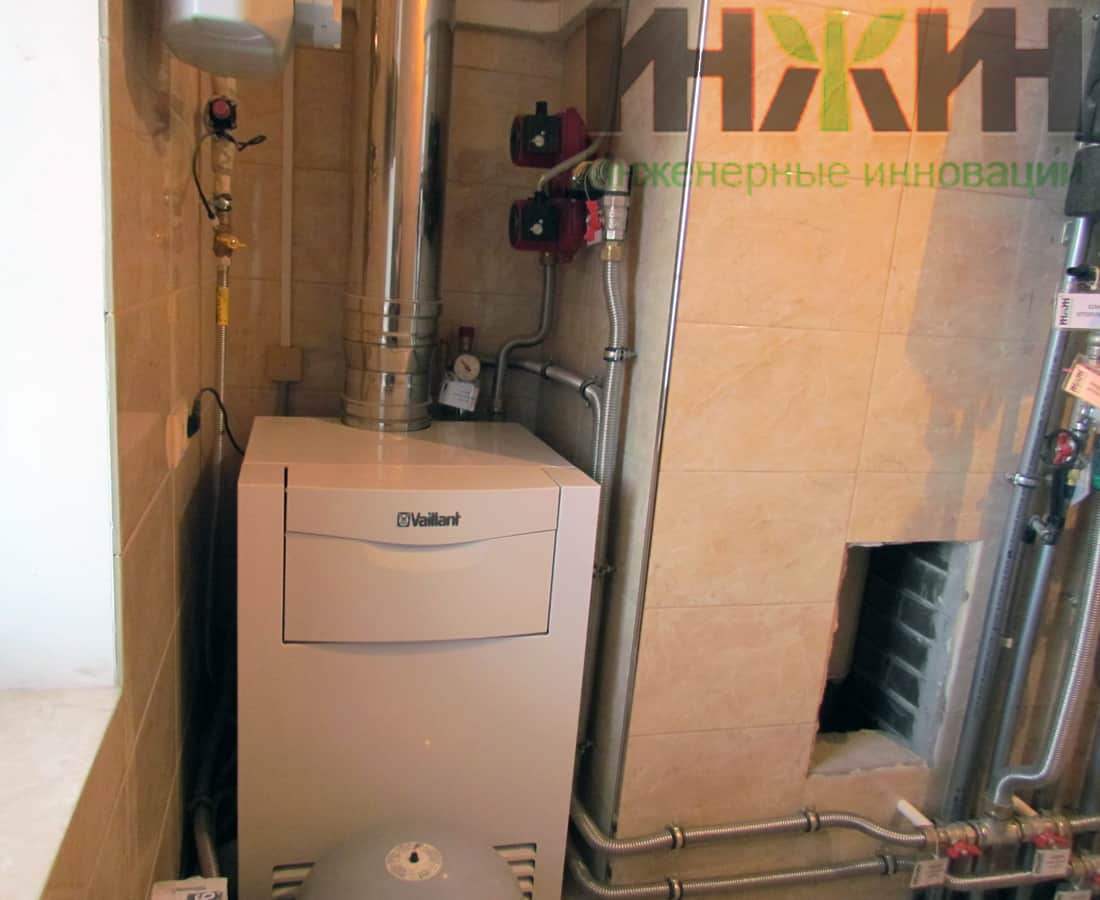

- Монтаж двух напольных газовых котлов Vaillant atmoVIT, основного и резервного. Работа основного котла предусмотрена на магистральном газе (мощность 48 кВт). Резервный котел мощностью 41 кВт работает на сжиженном газе (от газгольдера);
- Монтаж контуров котельной – радиаторное отопление дома, водяной теплый пол жилых помещений, водяной теплый пол санузлов, теплоснабжение вентустановки (с раздельным теплообменником) и горячее водоснабжение (бойлер);
- Монтаж распределительного коллектора с насосными группами и гидравлическим разделителем Meibes;

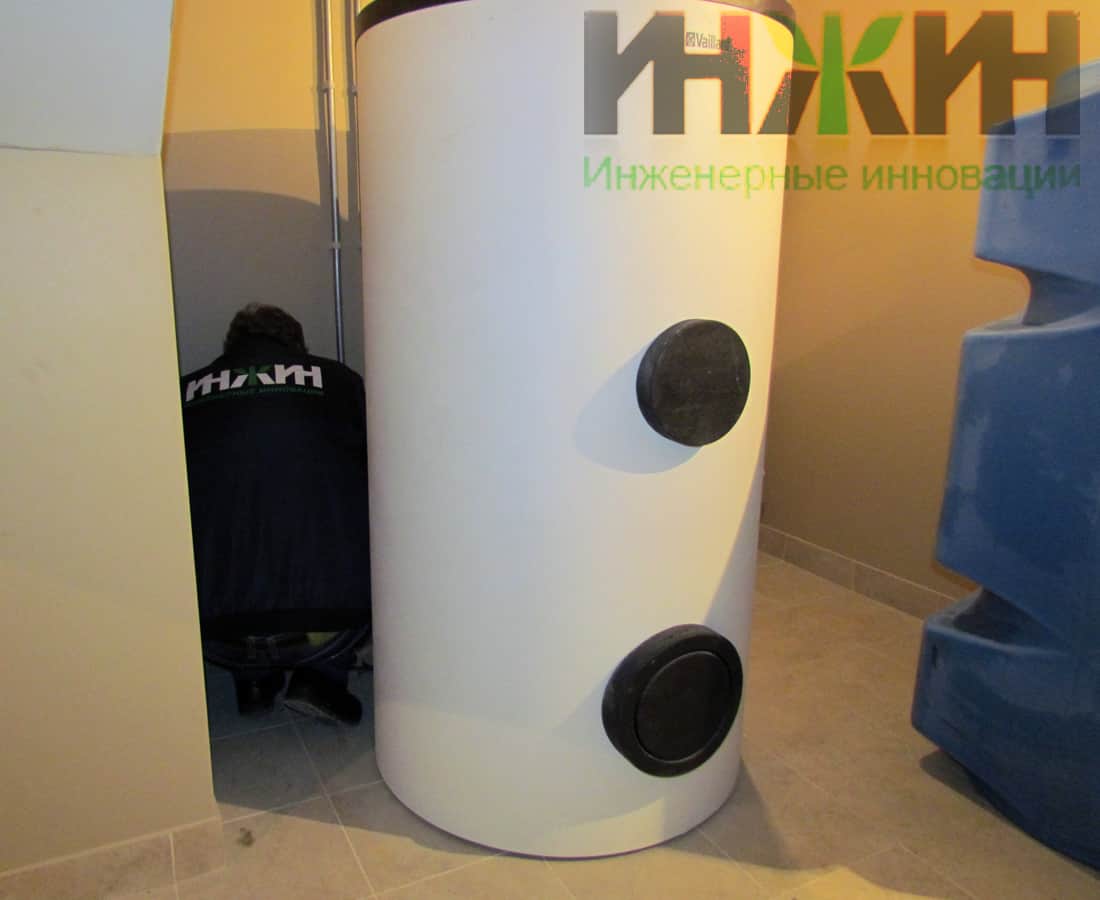

- Установка и подключение бойлера Vaillant uniSTOR, объемом 400 литров (в техническом помещении цокольного этажа);
- Монтаж групп безопасности котлов и бойлера Flamco (Flexcon и Flexbrane);
- Установка расширительных баков отопления и горячего водоснабжения Reflex – 2 шт.;
- Монтаж 9-ти циркуляционных насосов Grundfos, включая сдвоенные, для котлового контура;
- Установка запорной арматуры котельной – шаровых полнопроходных кранов Valtec;
- Монтаж труб дымоходных Rosinox, из полированной нержавеющей стали и подсоединение их к дымоходу, выполненному на объекте;

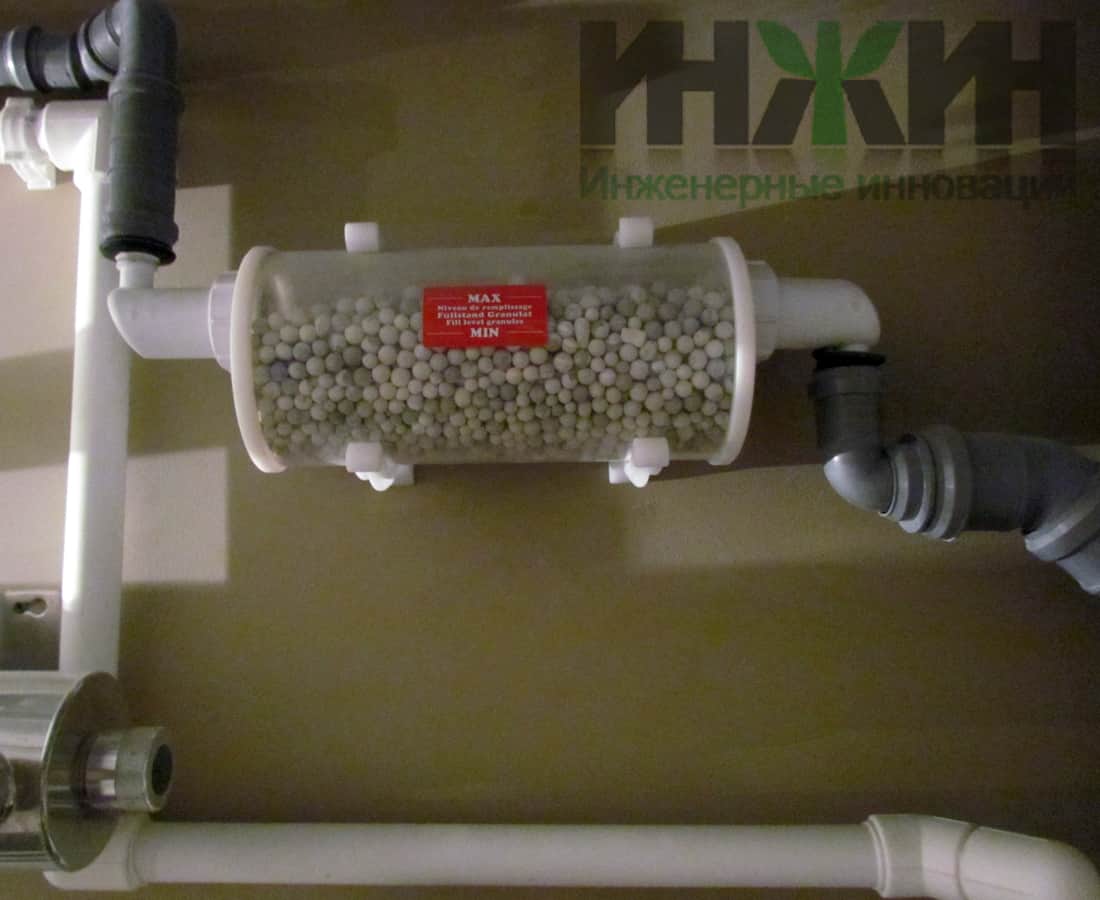

- Монтаж устройства нейтрализации конденсата Viessmann, с гранулированным заполнителем;

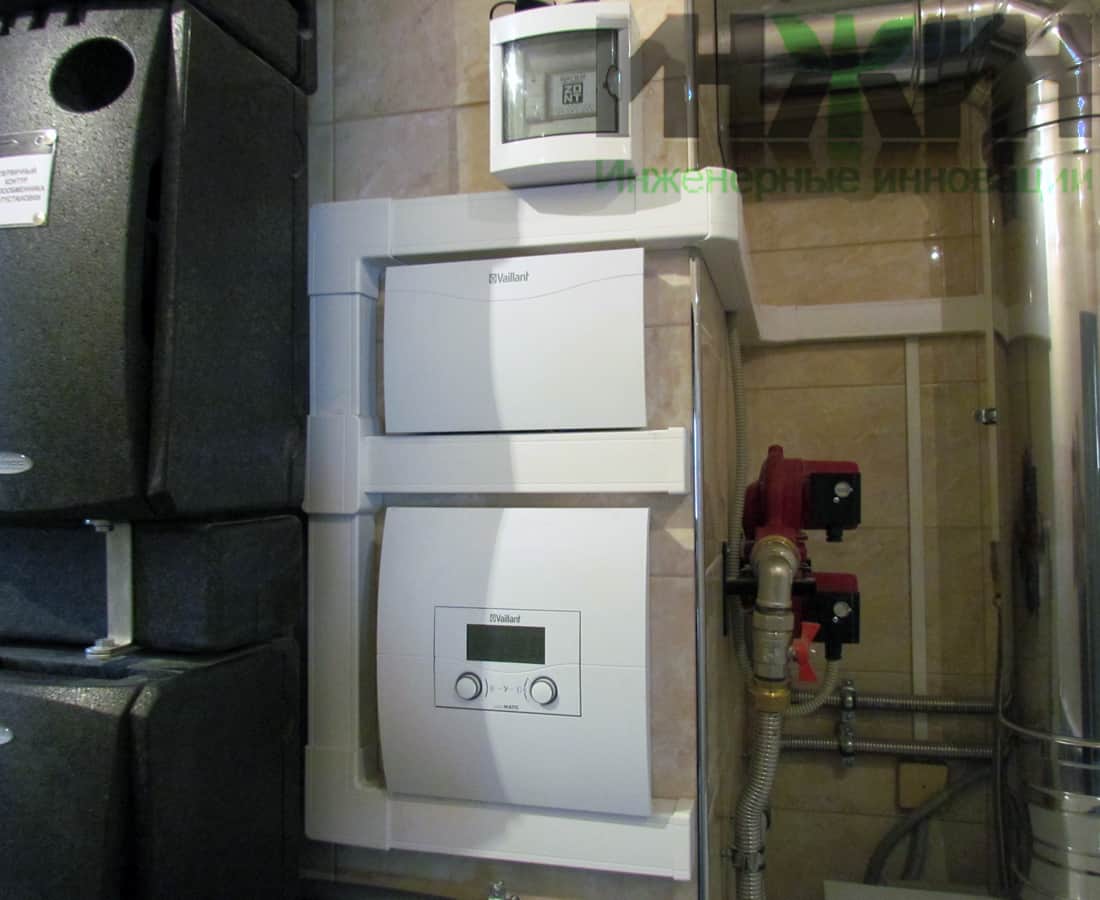

- Установка и пуско-наладка автоматики котельной – погодозависимого блок Vaillant calorMATIC 630/3, дополнительного смесительного модуля VR 60, задатчика-регулятора температуры в помещении VR 90/3 и блока дистанционного управления котлом ZONT H-1V.
Отопление частного дома в ЖК "Воскресенское" (монтаж отопления).

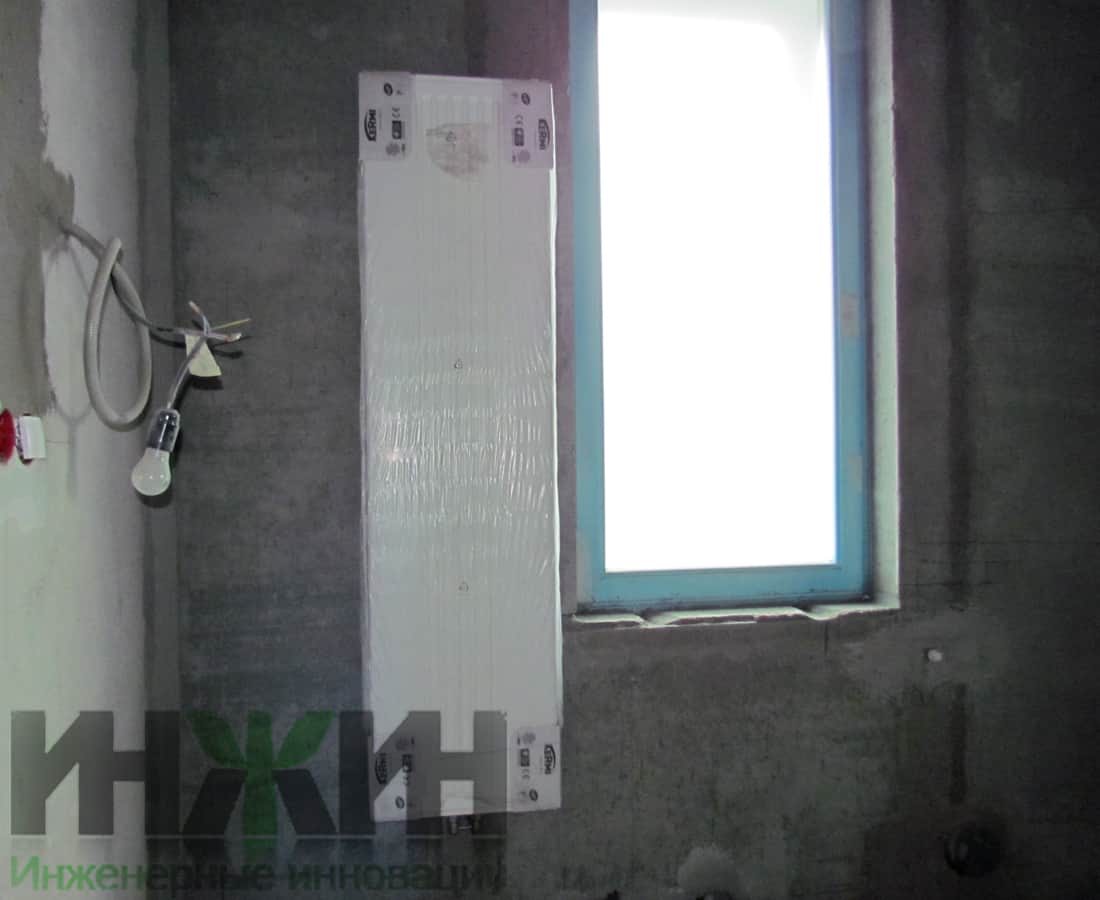

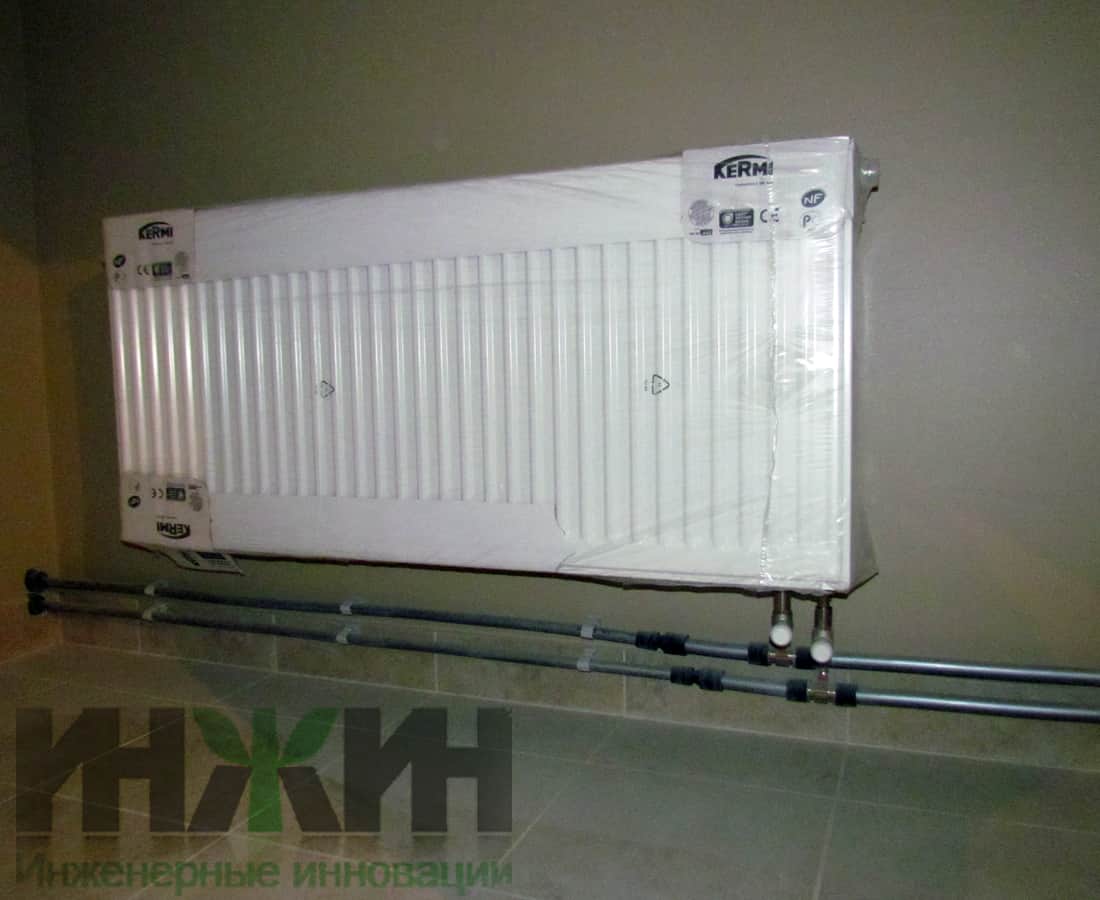

- Установлено 24 стальных панельных радиаторов Kermi с нижней подводкой, а также один радиатор Kermi Verteo Profil;
- Выполнена двухтрубная, коллекторно-лучевая схема радиаторного отопления 1 и 2 этажей дома, с принудительной циркуляцией теплоносителя. В цокольном этаже выполнена двухтрубная тройниковая схема отопления, с наружной прокладкой трубопроводов;

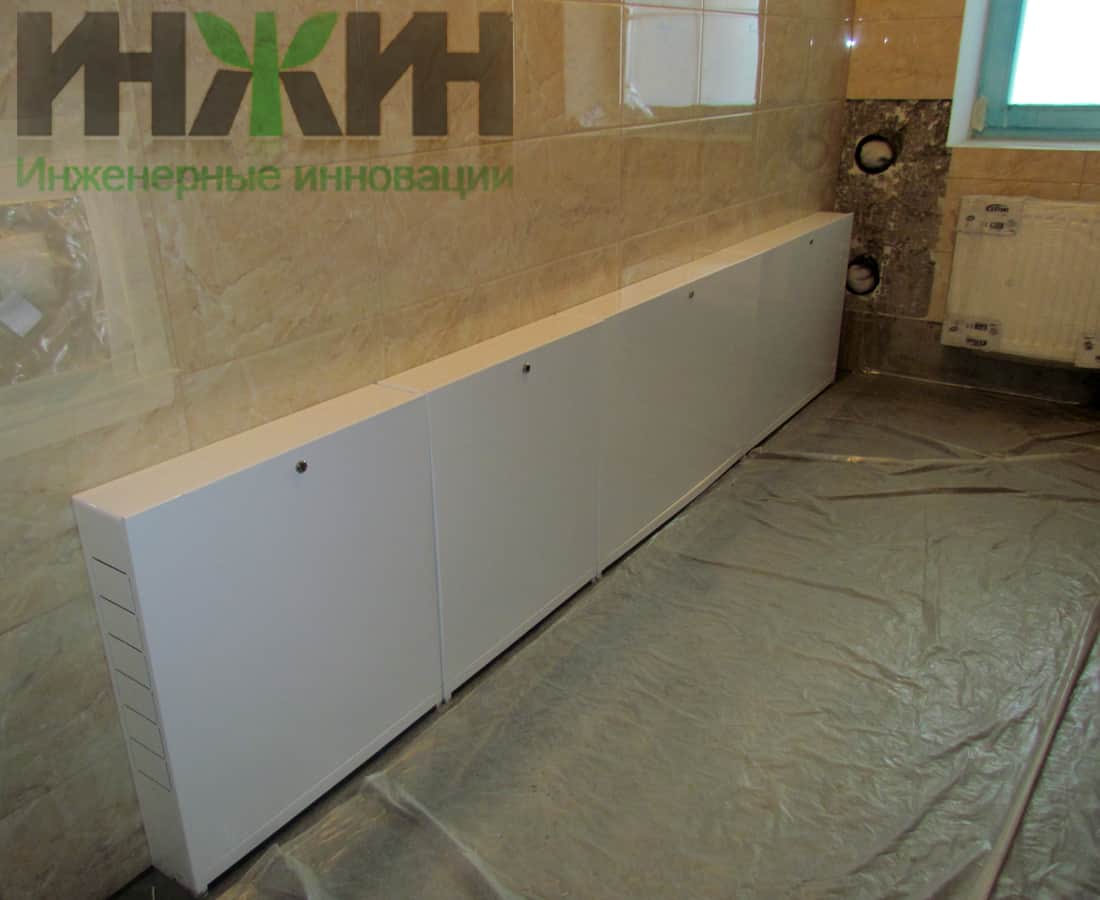

- Монтаж 3-х распределительных коллектора Rehau на 6, 7 и 10 отводов;
- Установлена запорная арматура для подключения радиаторов Rossweiner Basic line;

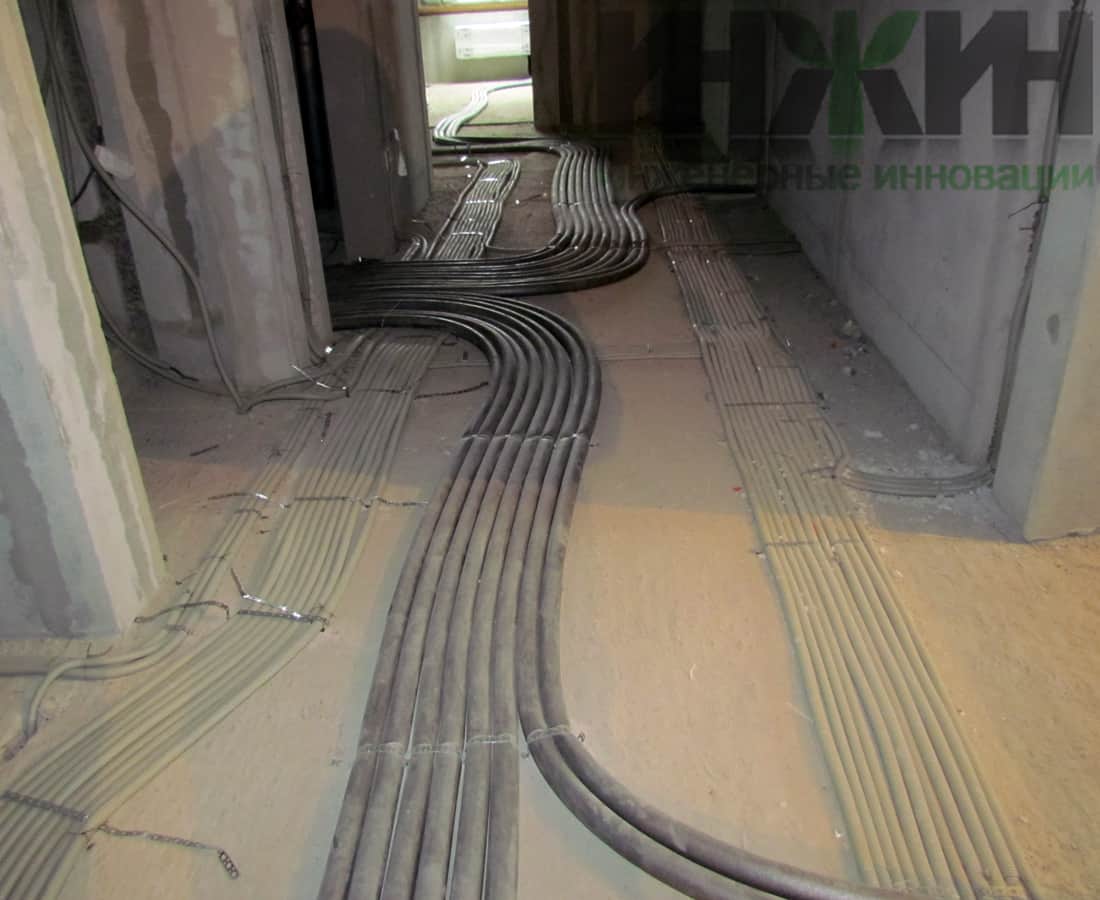

- Монтаж трубопроводов отопления и выполнен скрытым способом (кроме цокольного этажа), в стяжке пола;
- Укладка 886 м.пог. трубопроводов отопления, из сшитого полиэтилена Rehau RAUTITAN flex;
- Монтаж автоматики отопления (вариант "Комфортный+") - 9-ти зональных (комнатных) беспроводных терморегуляторов Rehau D Nea Smart R (с дисплеем), 2-х клеммных колодок Nea Smart R и 12-ти сервоприводов UNI;
- Изоляция всех трубопроводов трубным утеплителем Энергофлекс Супер, толщиной 9мм.
Водяной теплый пол (монтаж теплого пола).
- Монтаж водяного теплого пола выполнен на площади 49 м.кв., 6 петель;
- Укладка 360 метров трубопроводов из сшитого полиэтилена Rehau RAUTHERM S;
- Установка двух распределительных коллекторов с расходомерами Rehau на 3 отвода каждый;
- Монтаж арматурной сетки «Карта» для крепления петель теплого пола;
- В одном из помещений реализовано зональное регулирование температуры поверхности пола при помощи компонентов системы Rehau Nea Smart R;
- Установлен беспроводной терморегулятор Rehau D Nea Smart R (с дисплеем и датчиком температуры пола), клеммная колодка Nea Smart R и сервопривод UNI.
Водоснабжение дома дома в ЖК "Воскресенское" (проект водопровода).
- Монтаж водоснабжения выполнен по тройниковой тупиковой схеме, в техническом помещении установлен распределительный узел для перекрытия водоснабжения (горячего и холодного) по санузлам;
- Монтаж узла ввода водопровода в дом, с установкой фильтра самоочищающегося Valtec
- Монтаж 31 точки водоснабжения и полотенцесушителей;
- Укладка 224 м.пог. трубопроводов водопровода различного диаметра, из сшитого полиэтилена Rehau RAUTITAN flex;
- Выполнена рециркуляция горячей воды через полотенцесушители;
- Изоляция трубопроводов водоснабжения трубным утеплителем Энергофлекс Супер, толщиной 9мм.
Система защиты от протечки воды (дополнительно к проекту).

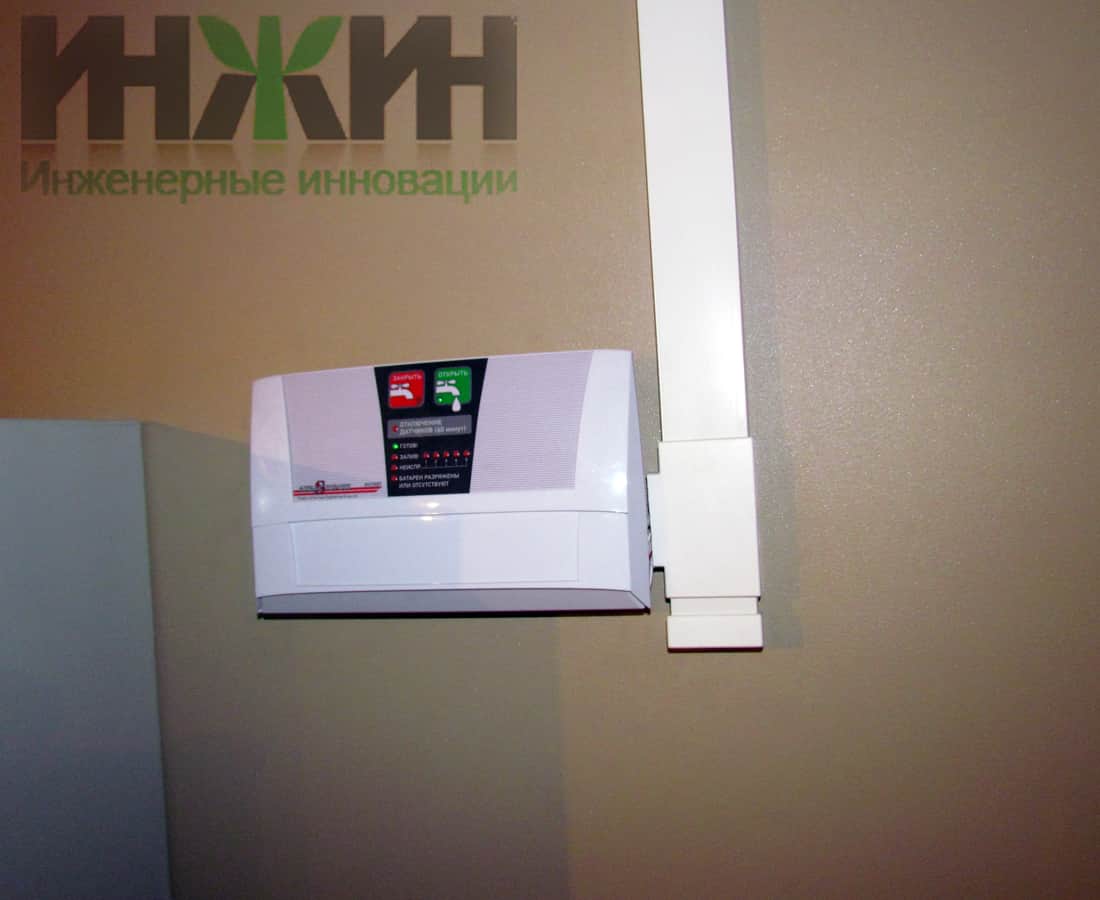

- Установлен контроллер системы - Аквасторож ЭКСПЕРТ PRO;
- Монтаж 2-х электрокранов Аквасторож-25 версия ЭКСПЕРТ;
- Монтаж 6-ти датчиков Аквасторож ЭКСПЕРТ и КЛАССИКА.
- Подключение контроллера системы защиты от протечек воды к модулю GSM (в котельной) для дистанционного получения сигнала о протечке.

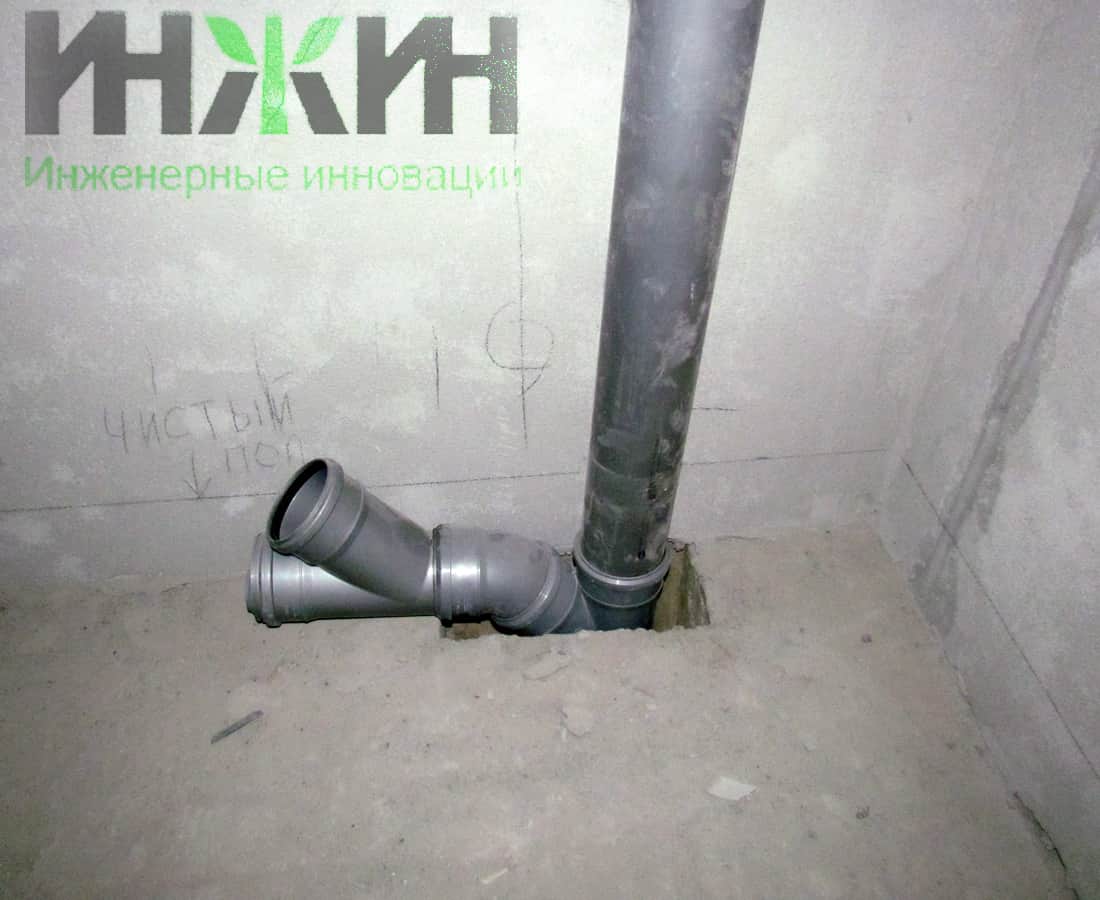

Внутренняя канализация дома в ЖК "Воскресенское".
- Реализован основной безнапорный отвод стоков от санитарно-технических приборов, а также дополнительный напорный, для технического помещения цокольного этажа;
- Монтаж 23-х точек подключения канализации;
- Установка канализационно-насосной станции Grundfos Sololift2 С-3 с участком напорной канализации;
- Установка трапа с сухим затвором и горизонтальным отводом Viega;
- Монтаж 5-ти капельных воронок с сухим затвором HL, для слива конденсата от кондиционеров;
- Укладка 44 метров раструбных труб канализации Синикон, диаметром 50 и 110мм;
- Изоляция трубопроводов канализации утеплителем Энергофлекс Супер, толщиной 13мм.
