Проект отопления, водоснабжения и канализации: вариант "Комфортный+"

Объект: жилой загородный дом площадью 444 кв.м.

Стоимость проекта: 104 000 руб.

Состав проекта:

  1. Пояснительная записка. Общие данные
  2. Теплотехнический расчет.
  3. Тепломеханическая схема котельной с размещением оборудования.
  4. Комплект рабочих чертежей радиаторного отопления и теплого пола.
  5. Комплект рабочих чертежей внутреннего водопровода и канализации.
  6. Спецификация оборудования.

Объем проекта: 53 листа.

Основные проектные решения, в соответствии с заданием Заказчика:

Котельная.

  • На базе котла Rapido GA110/46E (Германия), паспортной мощностью 47 кВт;
  • Контуры котельной – теплый пол (3 контура, на каждый этаж отдельный контур), радиаторное отопление, горячее водоснабжение;
  • Для приготовления горячей воды используется бойлер косвенного нагрева Rapido DIBO, емкостью 160 литров;
  • Расширительные баки отопления и водоснабжения Reflex (Германия);
  • Насосное оборудование Grundfos (Дания);
  • Трубы дымоходные Rosinox (Россия);
  • Распределительная гребенка с насосно-смесительными узлами Meibes (Германия), заводской готовности.
  • Автоматика котельной – на базе штатных устройств Rapidomatic.

Автоматизация (вариант «Комфортный+»).

  • Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
  • Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения;
  • Автоматическое (поэтажное) регулирование температуры контуров теплого пола по заданной температуре в помещении;
  • Дистанционное (на каждом этаже) управление параметрами котла и режимами работы с использованием цифровых панелей управления;
  • Режимы работы отопления: автоматический, постоянная экономия, ожидание, лето, отпуск, вечеринка.

Система радиаторного отопления.

  • Радиаторное отопление является дополнительным, необходимость установки радиаторов в помещениях определяется тепловым расчетом в местах, где мощности теплого пола недостаточно для обогрева помещения;
  • Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;
  • Температурный график отопления 80/60° С;
  • Трубопроводы отопления – металлопласт Valtec (Италия);
  • Радиаторы отопления – стальные панельные Kermi (Германия).

Система теплых полов.

  • Является основным элементом системы отопления;
  • Схема теплых полов – коллекторная. Применяются коллекторы полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками;
  • Трубопроводы теплого пола - металлопласт Valtec (Италия), магистральные трубопроводы – армированный полипропилен ФДпласт (Россия);
  • Напольный утеплитель – пенополистирол «Формат» (Россия).

Внутренний водопровод.

  • Схема внутреннего водоснабжения – тройниковая тупиковая;
  • Трубопроводы системы водоснабжения – армированный полипропилен ФДпласт (Россия);
  • В системе горячего водоснабжения предусмотрена рециркуляция горячей воды;
  • Полотенцесушители в санузлах подключены к контуру рециркуляции горячей воды;
  • На всех точках подключения потребителей воды предусмотрена запорная арматура.

Внутренняя канализация.

  • Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
  • Из помещения котельной отвод стоков предусмотрен напорным способом, с использованием дренажного насоса Grundfos UNILIFT KP;
  • Трубопроводы канализации – полипропилен Политрон (Россия) и Ostendorf (Германия).

Ниже, в качестве примера приводятся фрагменты проекта отопления, водоснабжения и канализации загородного дома.

Проект Инж-Ин. Общие данные

Проект отопления, водоснабжения и канализации загородного дома. Общие данные.

Проект Инж-Ин. План-схема ОВК

План-схема отопления, водоснабжения и канализации. Общие данные.

Тепломеханическая схема котельной

Тепломеханическая схема индивидуальной котельной загородного дома.

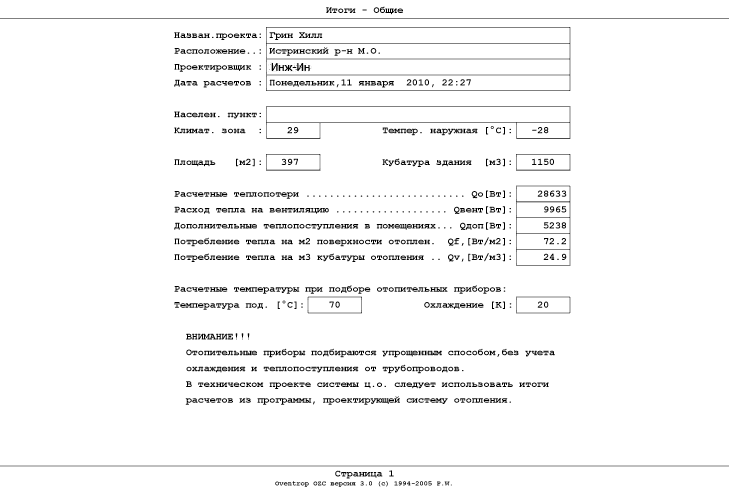

Теплотехнический расчет. Общие итоги

Теплотехнический расчет отопления загородного дома. Общие итоги.

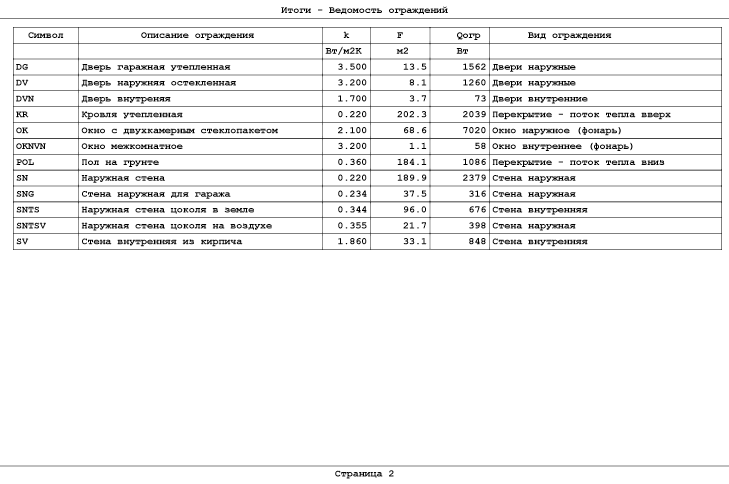

Теплотехнический расчет. Ведомость ограждений

Теплотехнический расчет отопления загородного дома. Итоги – ведомость ограждений.

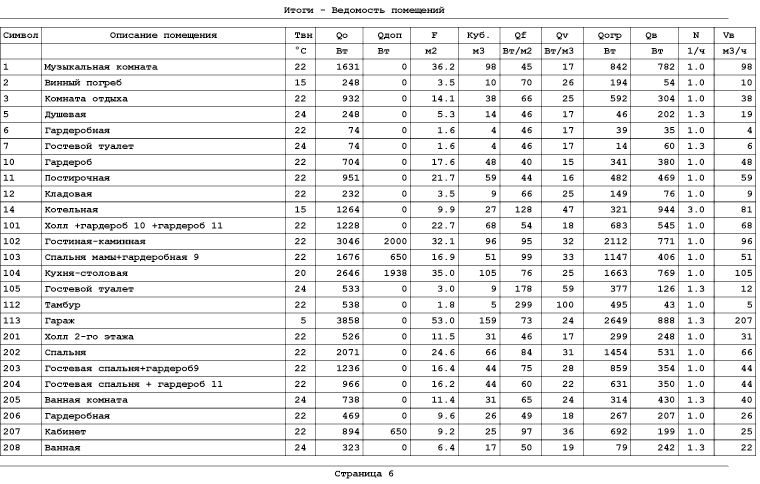

Теплотехнический расчет. Ведомость помещений

Теплотехнический расчет отопления загородного дома. Итоги – ведомость помещений.

Проект водяного теплого пола

Рабочие чертежи. Теплый пол.



Проект радиаторного отопления

Рабочие чертежи. Радиаторное отопление.

Проект водяного теплого пола

Рабочие чертежи. Теплый пол.



Проект радиаторного отопления пример

Рабочие чертежи. Радиаторное отопление.

Размещение оборудования котельной

Схема размещения оборудования котельной.

Водяной теплый пол. Проект Инж-Ин

Рабочие чертежи. Теплый пол.



Проект внутреннего водопровода

Рабочие чертежи. Внутренний водопровод.

Проект внутреннего водоснабжения дома

Рабочие чертежи. Внутренний водопровод.

Проект водоснабжения дома

Рабочие чертежи. Внутренний водопровод.

Проект канализации дома

Рабочие чертежи. Внутренняя канализация.

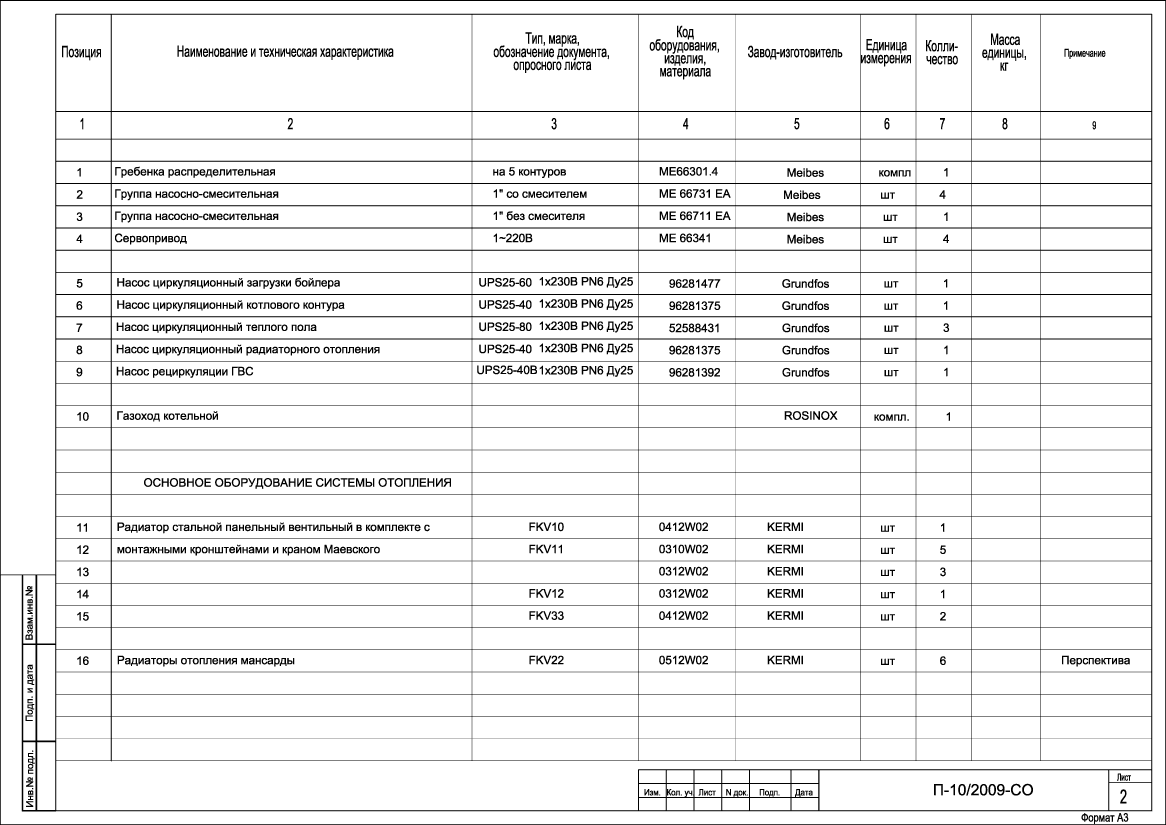

Спецификация. Оборудование котельной

Спецификация оборудования. Котельная.

Спецификация. Оборудование системы отопления

Спецификация оборудования. Система отопления.

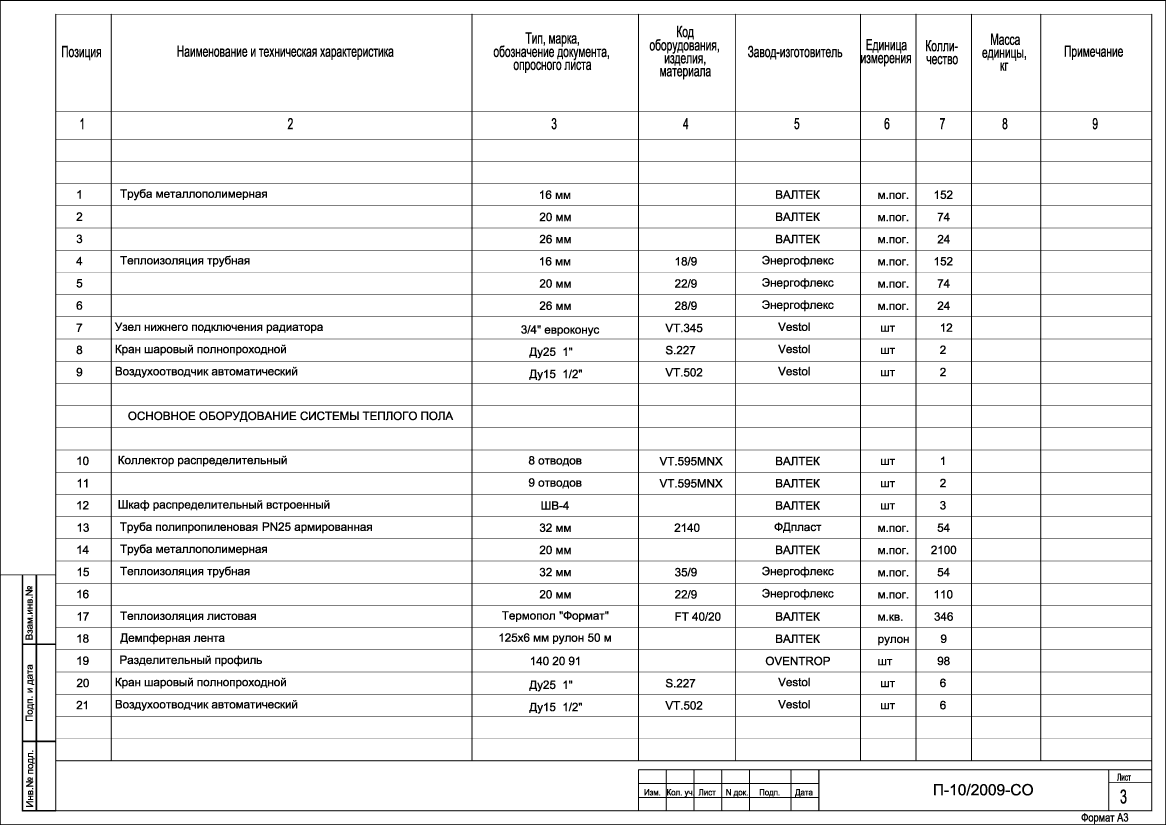

Спецификация. Оборудование теплого пола

Спецификация оборудования. Система теплого пола.

 Монтаж газового котла в котельной

По этому проекту выполнен монтаж отопления, водоснабжения и канализации
