Проекты отопления и электрики, выполненные для частных домов

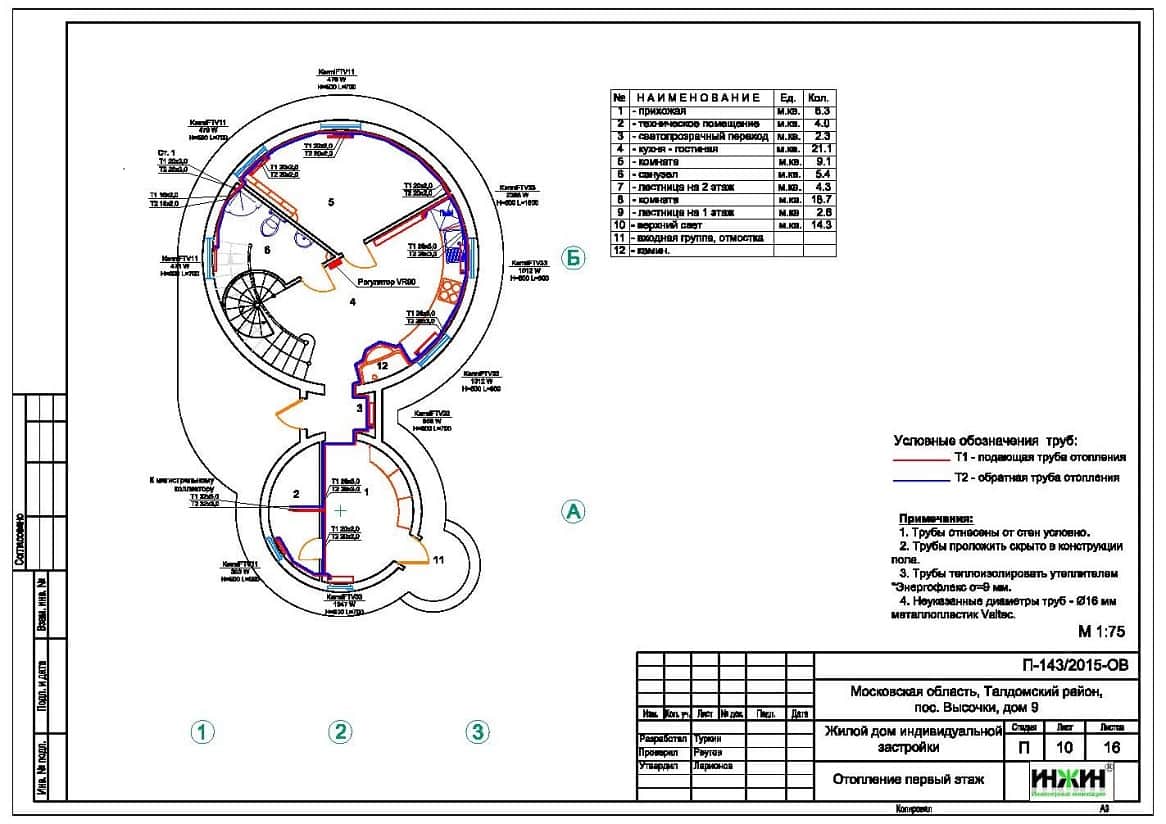

Проект системы отопления
Проект системы отопления
Проект водопровода

Проект отопления, водоснабжения и канализации выполнен: 16.10.2015
Объект: частный дом площадью 100 кв.м. в пос. Высочки Талдомского района Московской области
Вариант отопления: «Комфортный»
Стоимость проекта: 22 500 руб. (проект котельной – бесплатно)
Состав проекта:
     1. Пояснительная записка. Общие данные
     2. Теплотехнический расчет здания (расчет отопления).
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления.
     5. Комплект чертежей водяного теплого пола.
     6. Комплект чертежей внутреннего водопровода и канализации.
     7. Схема системы канализации (аксонометрия).
     8. Спецификация материалов и оборудования.
Объем проекта: 32 листа.

Основные технические решения, которые приняты в проекте котельной, отопления, водоснабжения и канализациив в соответствие с заданием Заказчика.

Котельная дома.

     o Котел основной - настенный газовый Vaillant turboTEC plus, мощностью 20 кВт;
     o Котел резервный - настенный электрический Vaillant eloBLOCK VE6, мощностью 6 кВт;
     o Контуры котельной – отопление дома, водяной теплый пол и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Vaillant uniSTOR VIH R 120, объемом 120 литров;
     o Расширительный бак водоснабжения Reflex объемом 18 литров;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные Vaillant, коаксиальные, в исполнении «через стену»;
     o Универсальный насосно-смесительный модуль Meibes Kombimix;
     o Автоматика котельной – выносной блок Vaillant calorMATIC 630/3, задатчик-регулятор температуры в помещении VR 90/3.
Автоматизация системы отопления (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое регулирование работы котла по температуре в доме;
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления дома.

     o Отопление дома радиаторное, использованы панельные радиаторы Kermi с нижней подводкой;
     o Схема радиаторного отопления двухтрубная, тройниковая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – металлопластик Valtec.

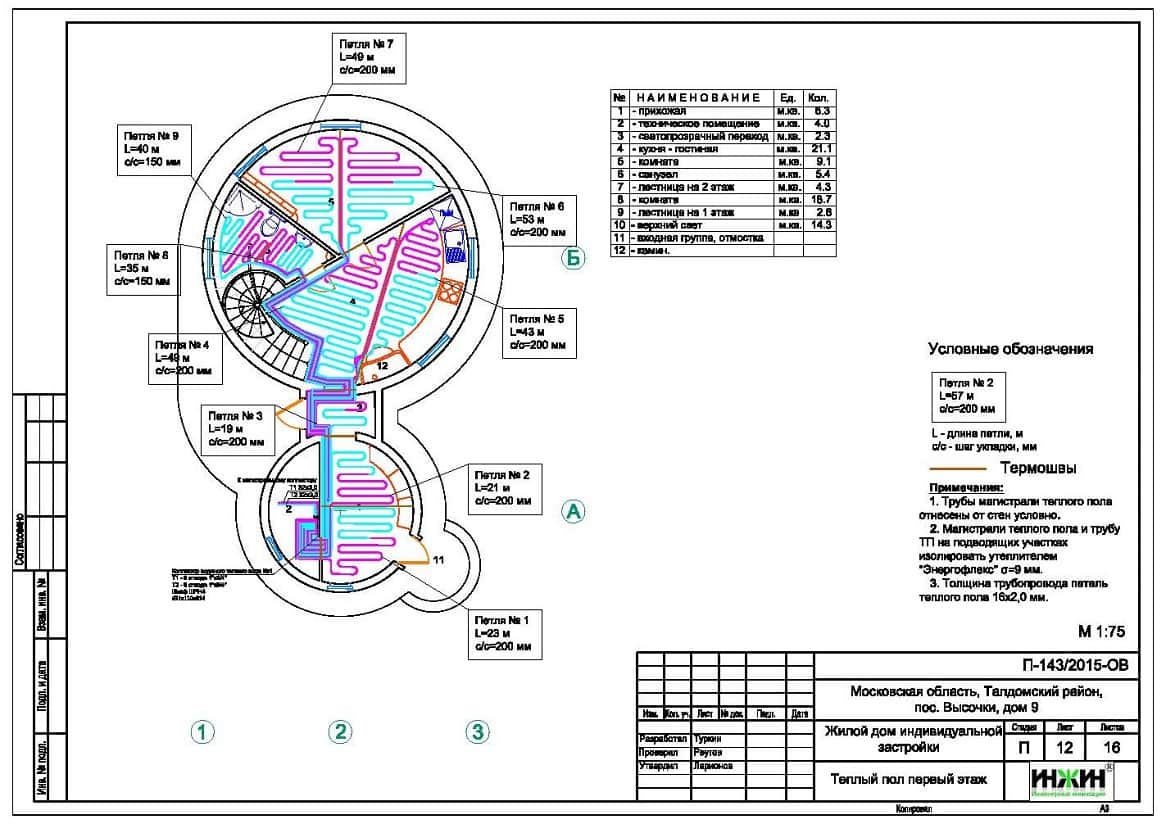

Водяной теплый пол.

     o Водяной теплый пол в доме спроектирован на площади 56 м.кв.;
     o Теплоснабжение теплого пола запроектировано отдельным контуром котельной. Трубопроводы теплого пола - сшитый полиэтилен Valtec;
     o Основание теплого пола – маты из ламинированного пенополистирола «Формат FT40/20L»;
     o Регулирование температуры теплого пола – общее, контуром котельной.
Внутренний водопровод.
     o Схема внутреннего водоснабжения – коллекторно-лучевая, с рециркуляцией горячей воды у потребителей;
     o Трубопроводы системы водоснабжения – металлопластик Valtec;
     o Коллекторы водоснабжения Valtec.
Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – полипропилен Синикон.

Заказать проект отопления, водоснабжения и канализации дома в нашей компании.
