Проекты отопления и электрики, выполненные для частных домов

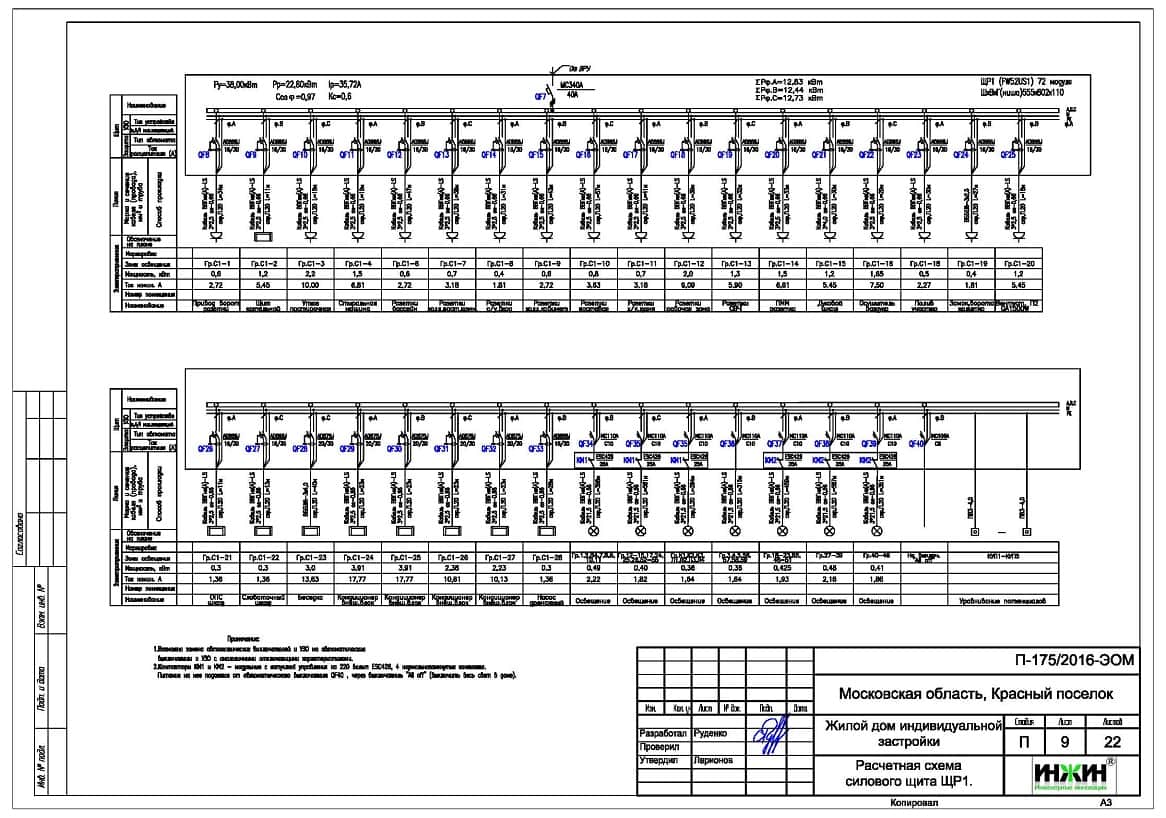

Чертеж однолинейной схемы ВРУ и ЩР 1
Проект электрики, линии освещения 1 этажа

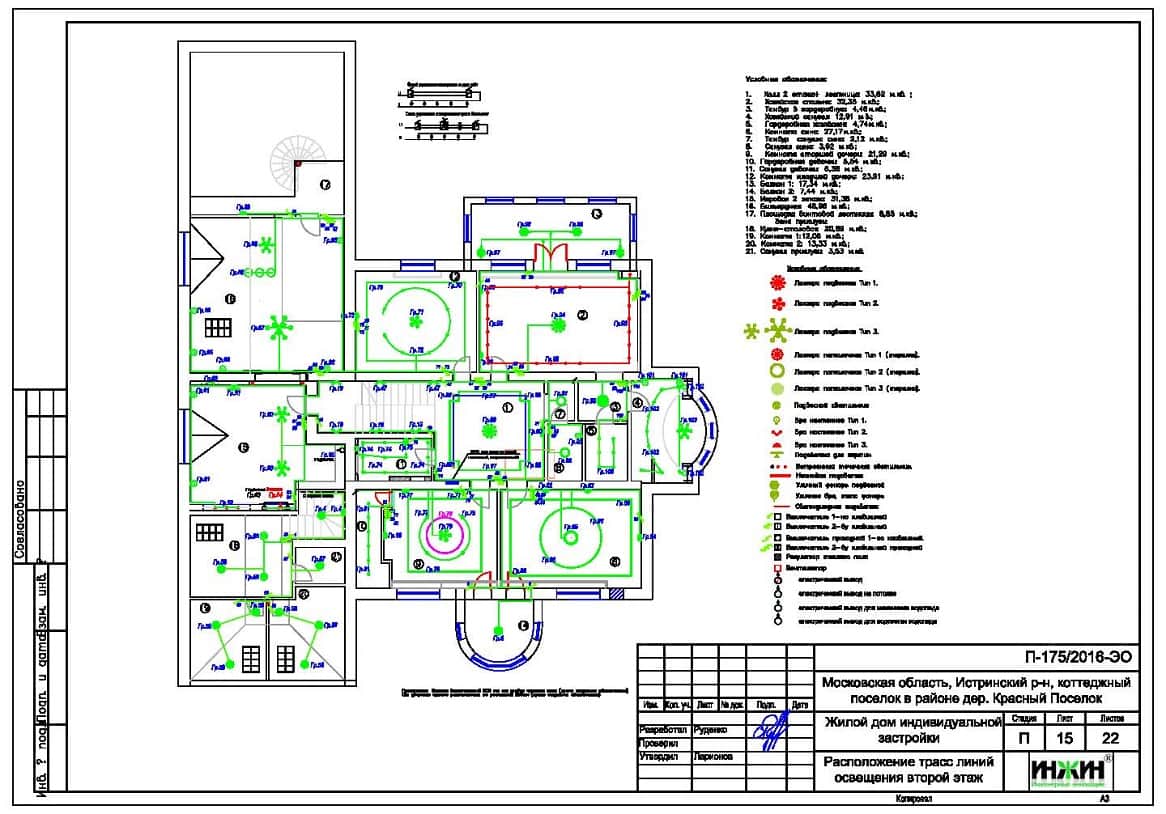

Чертеж освещения 2 этажа
Чертеж розеточных групп

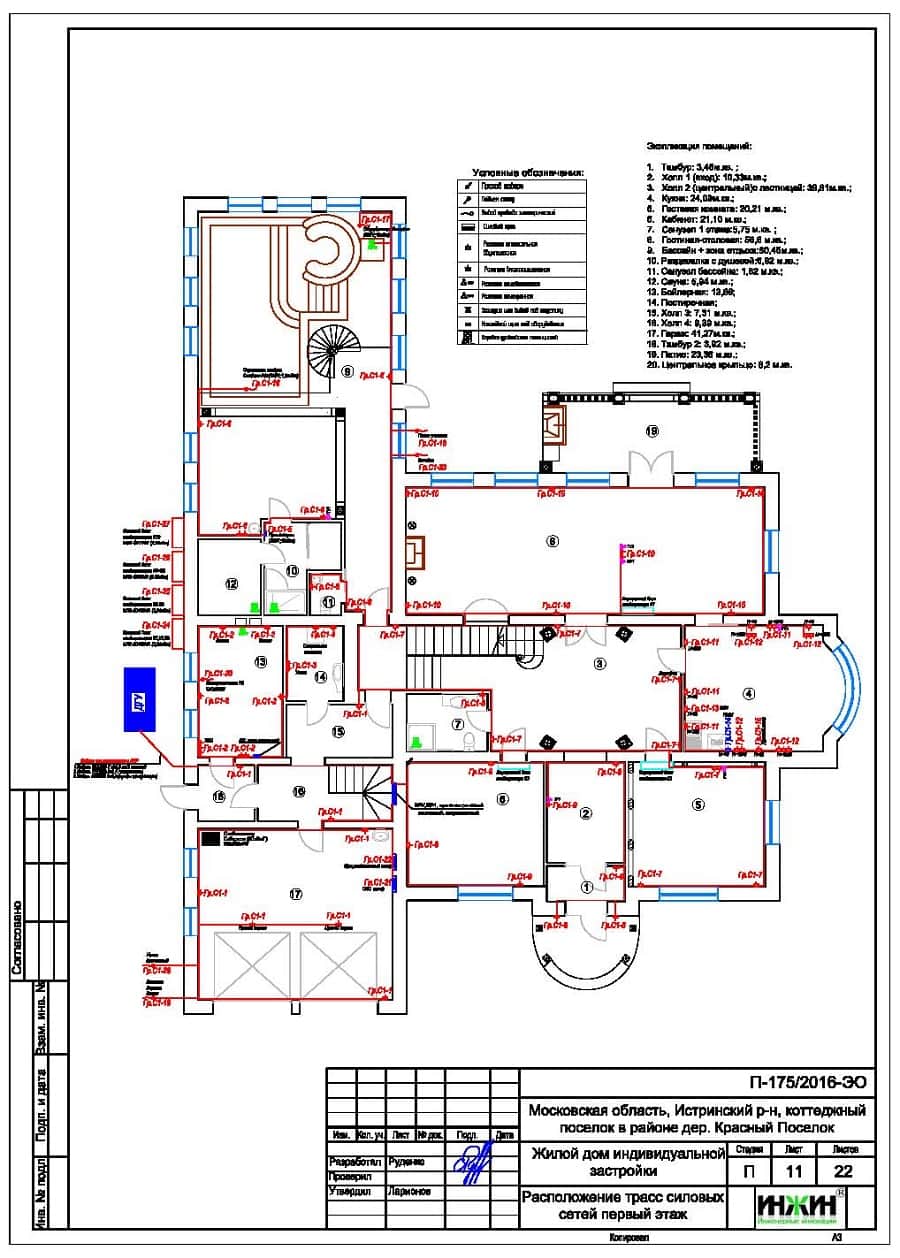

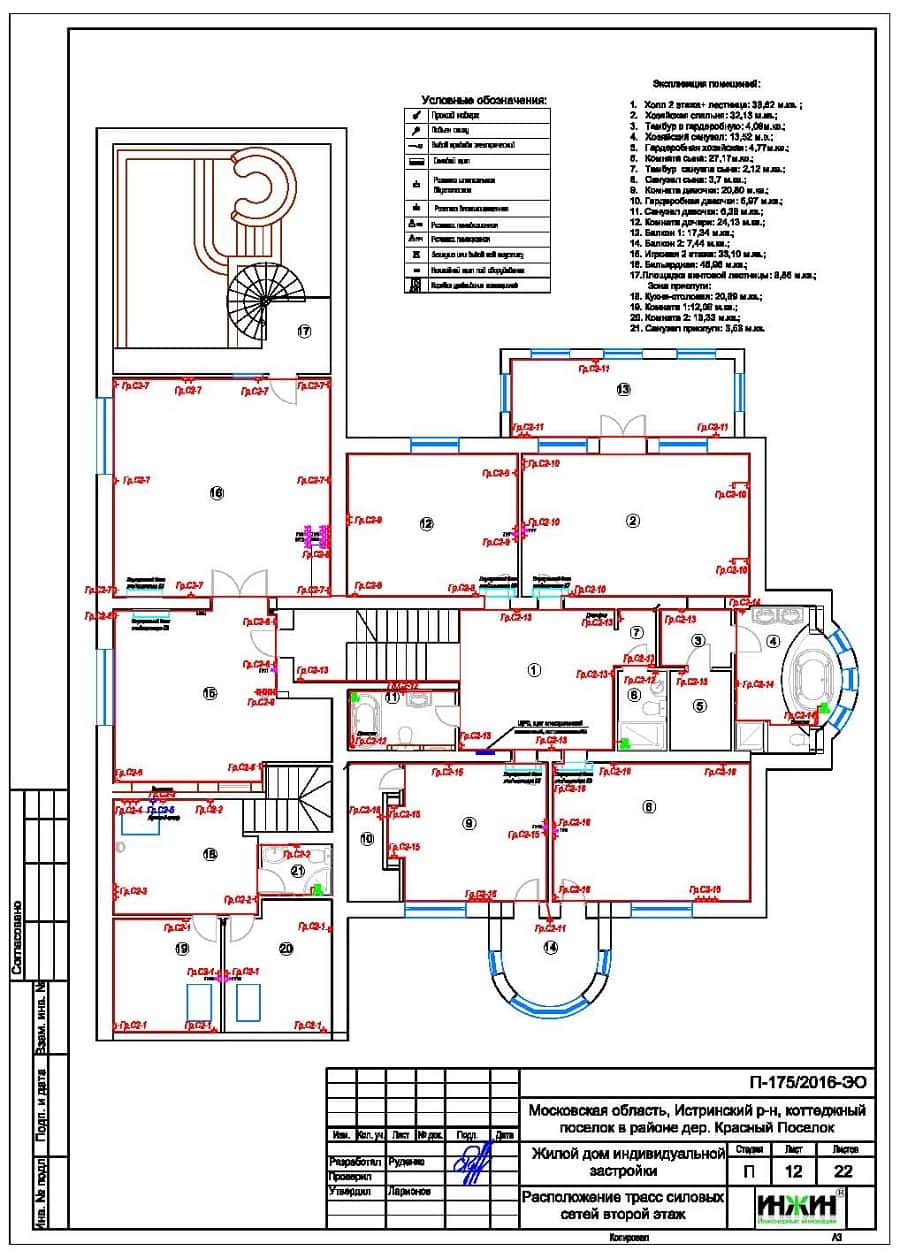

Силовые линии розеточных групп

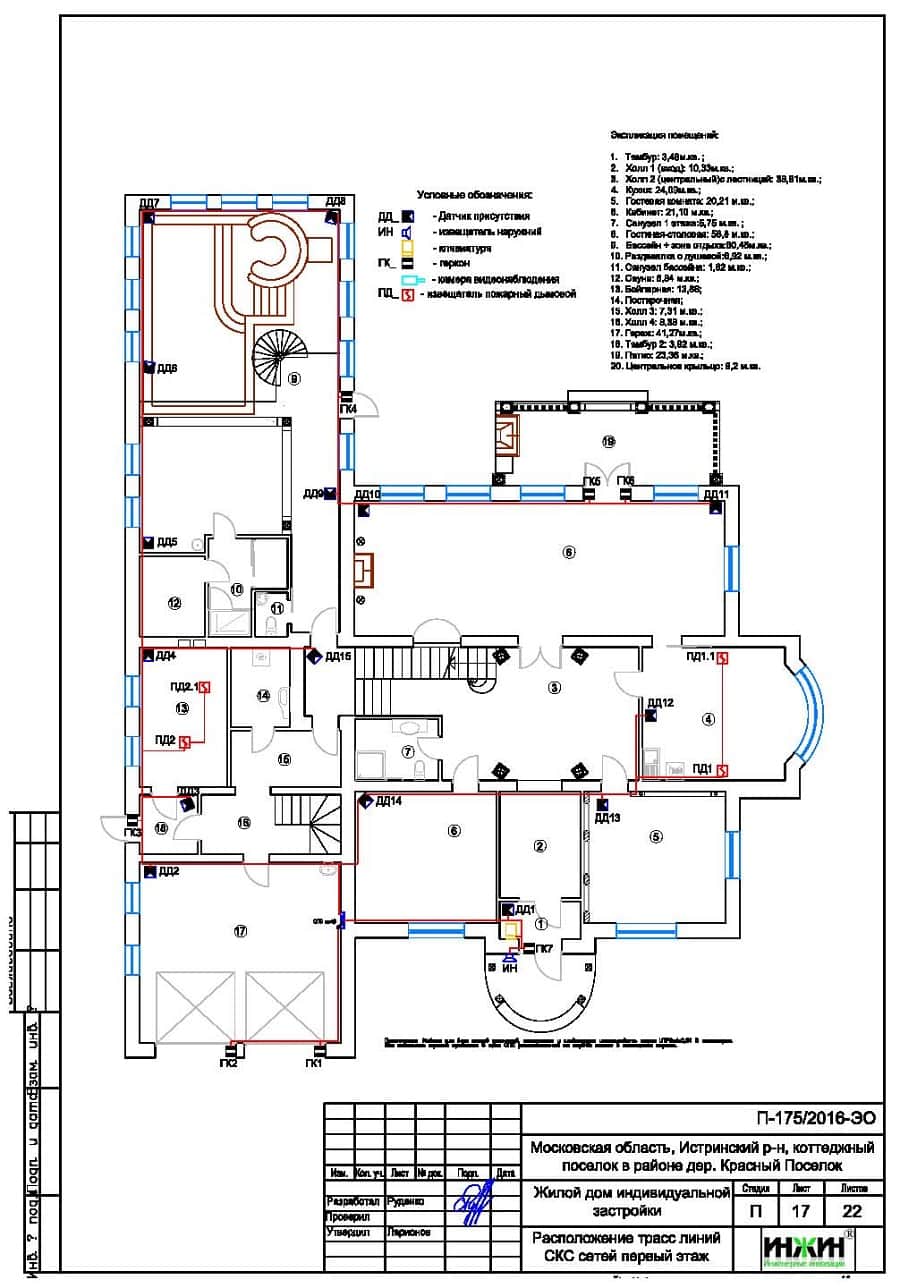

Проект слаботочных линий

Проект электроснабжения и освещения: выполнен 29.08.2016
Объект: дом площадью 820 кв.м. с бассейном, расположенный в Истринском районе Московской области, КП «Красный Поселок»

Стоимость проекта электрики: 90 200 руб., проект слаботочной кабельной сети – бесплатно.

Состав проекта электроснабжения:
     1. Пояснительная записка. Общие данные
     2. Однолинейные схемы вводного распределительного устройства и поэтажных распределительных щитов.
     3. Поэтажные планы силовых электрических сетей.
     4. Планы групповых осветительных сетей.
     5. Поэтажные планы линий СКС дома (охранно-пожарная сигнализация, видеонаблюдение).
     6. Спецификация материалов и оборудования.
Объем проекта: 22 листа.

Основные технические решения проекта электроснабжения и освещения (электрики), в соответствии с заданием Заказчика.

Электрические распределительные щиты (ЩР).

     o Проектом предусмотрено два распределительных щита (на каждый этаж), оснащенных 72-мя автоматами;
     o Автоматические выключатели, дифференциальные автоматы и УЗО в щитах - Hager;
     o Корпуса щитов – Hager (встраиваемые).

Электропроводка, силовые и слаботочные кабельные сети.

     o Проектом предусмотрено использование кабелей ВВГ нг -LS (Конкорд) с медными жилами в ПВХ-оболочке;
     o Общая протяженность линий электроснабжения и освещения – 7 489 метров;
     o Прокладка силовых линий предусмотрена скрытым способом, в гофрированной ПВХ-трубе и металлорукаве (в виниловой изоляции);
     o Для дизель-генератора (уличного исполнения) предусмотрен кабель бронированный ВБШвнг(А)- 3*2,5ок-0,66, 55 метров;
     o Для ввода в дом запроектирован кабель ВБШвнг(А)- 5*25, бронированный, 87 метров;
     o Предусмотрено 327 точек подключения розеток и выключателей;
     o Для системы телевидения предусмотрены кабельные трассы с использованием кабеля Cavel SAT 703, в количестве 500 метров;
     o Трассы системы видеонаблюдения спроектированы с использованием кабеля высокочастотного комбинированного КВК-2П-2х0,75, в количестве 650 метров
     o Для СКС использован провод UTP 4х2х0,51 cat 5e, 1 830 метров.

Резервное и стабилизированное электроснабжение.

     Предусмотрен источник резервного электроснабжения - бензогенератор однофазный Honda EUROPOWER EP-11000E, 10 кВт. Расположение генератора – на участке.
     Стабилизированное электропитание обеспечивается трехфазным стабилизатором напряжения РусЭлт, СТД-40/3, 40 кВА. Расположение стабилизатора – в гараже.

Контур заземления.

      Все металлические части электрооборудования, нормально не находящиеся под напряжением, металлические конструкции для установки эктрооборудования, металлические трубы электропроводки заземлены в соответствии с требованиями ПУЭ для сетей с глухозаземленной нейтралью. Использован комплект одиночного глубинного вертикального заземлителя Ezetek EZ-6.
