Проекты отопления и электрики, выполненные для частных домов

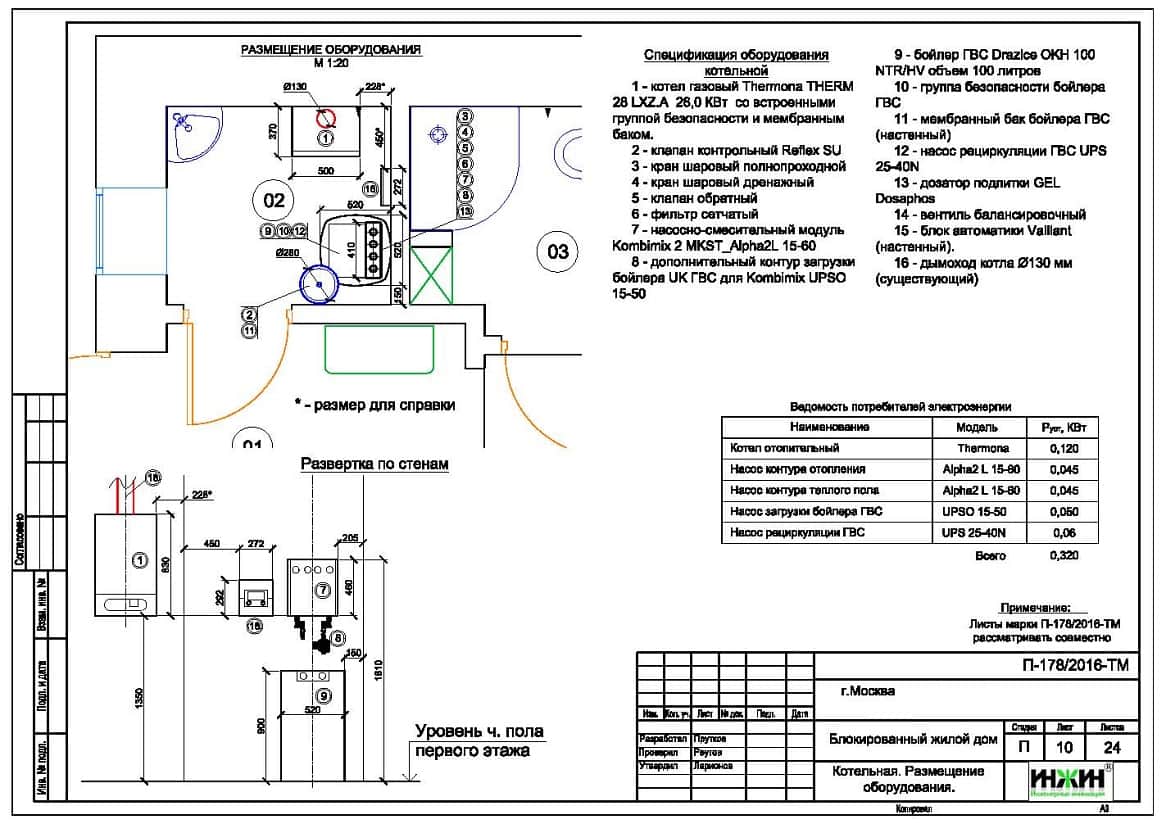

Проект котельной в таунхаусе

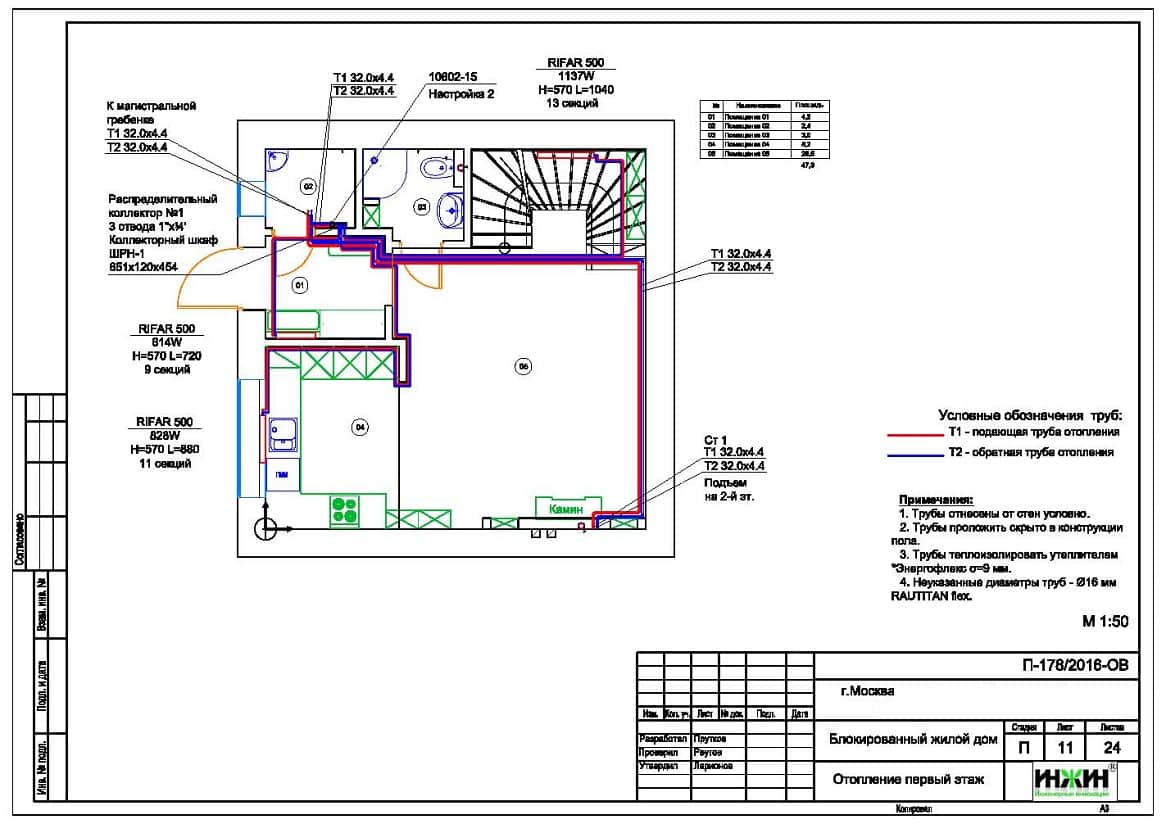

Проект радиаторного отопления таунхауса Рависант

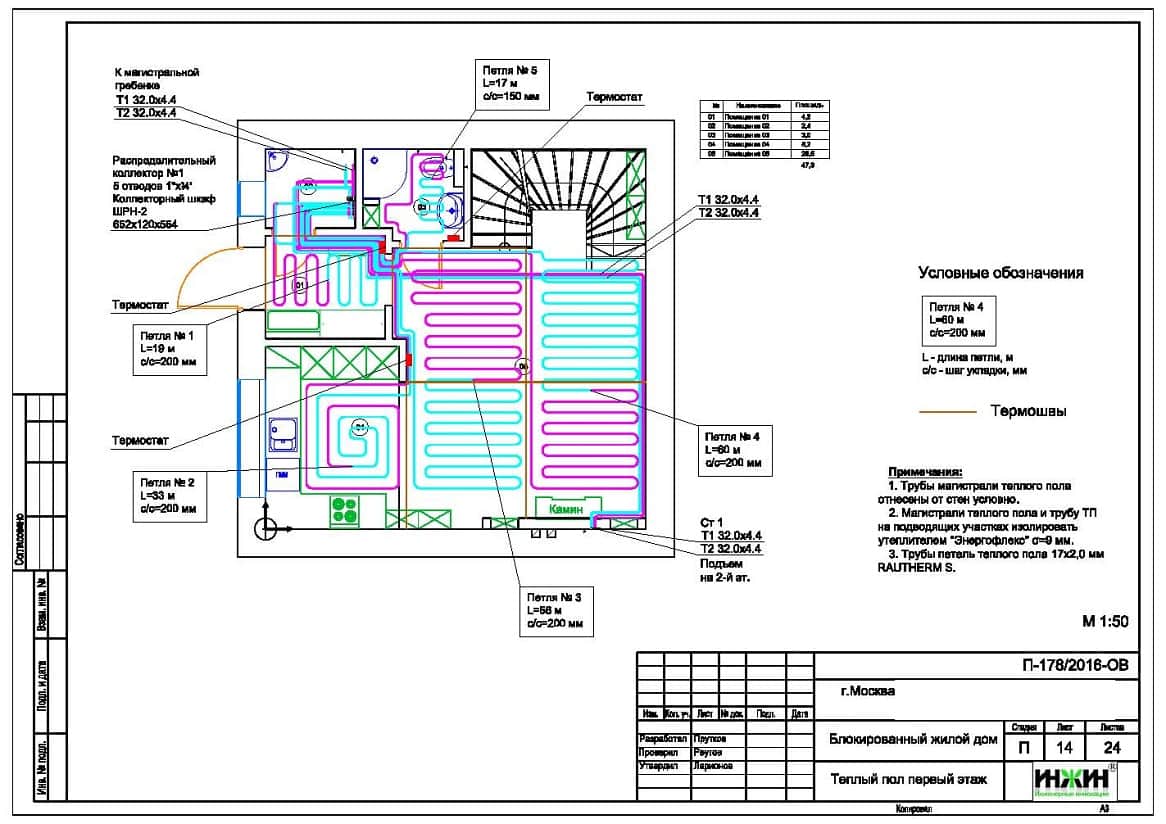

Чертеж теплого пола таунхауса

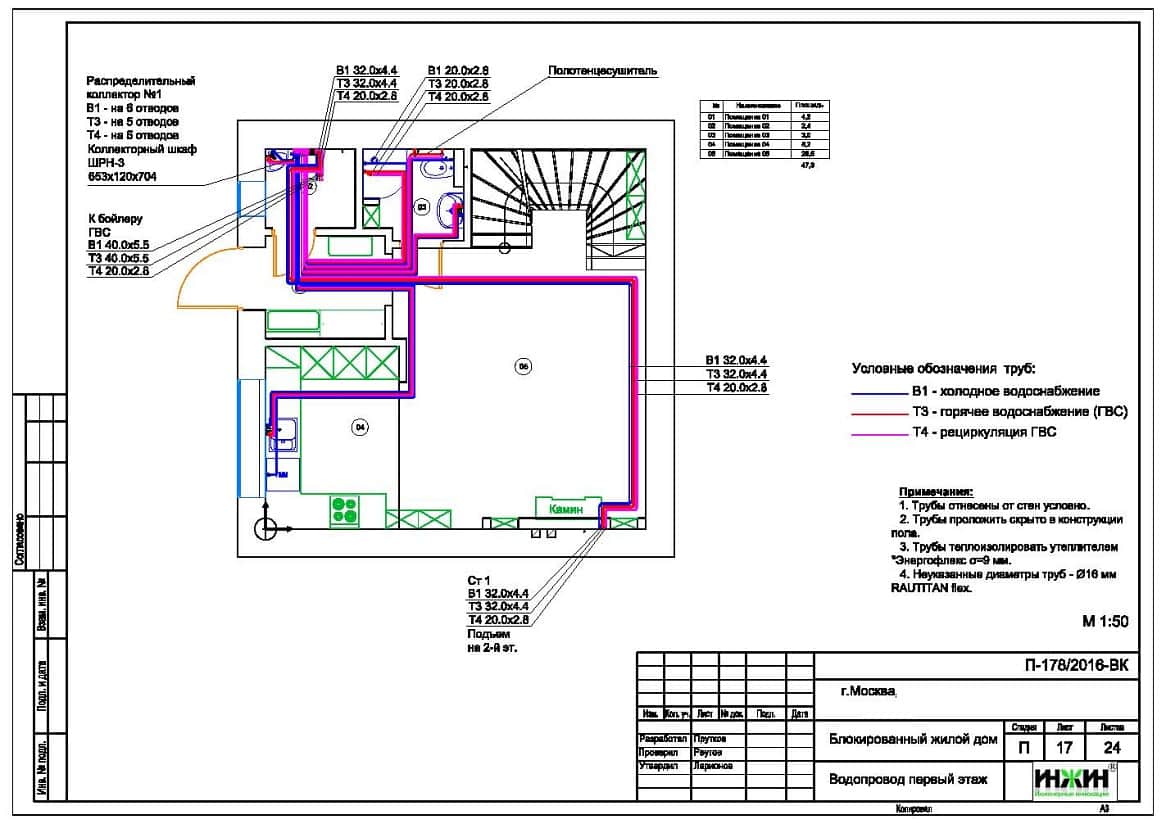

Водопровод в таунхаусе, проект

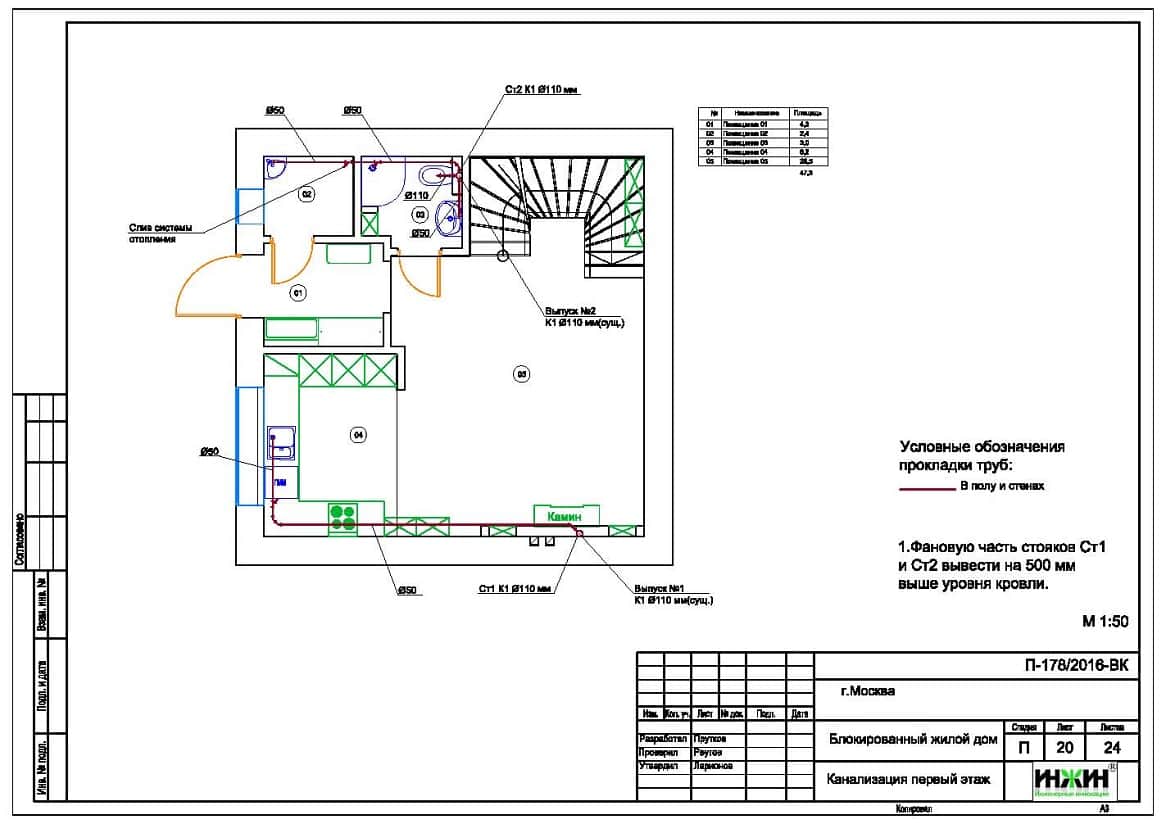

Проект канализации таунхауса в Москве

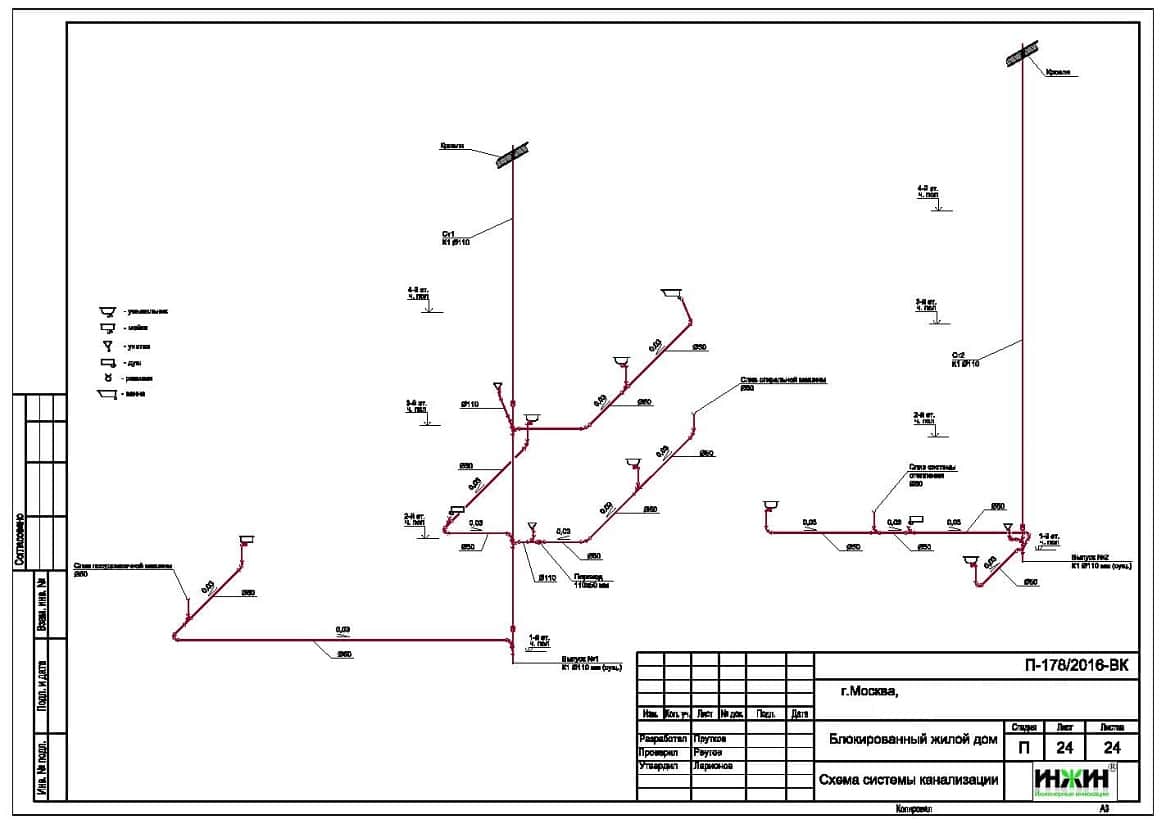

Чертеж схемы канализации

Проект отопления, водоснабжения и канализации: выполнен 05.08.2016

Объект: таунхаус площадью 146 кв.м. в КП «Рависант», г. Москва
Вариант отопления: «Комфортный+»
Стоимость проекта: 20 655 руб. с учетом скидки 15% (комплексный проект с электрикой).
Состав проекта отоепления, водоснабжения, канализации:
     1. Пояснительная записка. Общие данные
     2. Теплотехнический расчет таунхауса.
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления.
     5. Комплект чертежей водяного теплого пола.
     6. Комплект чертежей внутреннего водопровода и канализации.
     7. Схема системы канализации (аксонометрия).
     8. Спецификация материалов и оборудования.
Объем проекта: 43 листа.

Основные решения, принятые в проекте котельной, отопления, водоснабжения и канализации.

Индивидуальная котельная.

     o Котел настенный газовый Thermona мощностью 28 кВт (в наличии на объекте);
     o Контуры котельной – радиаторное отопление, водяной теплый пол дома, горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Drazice, объемом 100 литров (в наличии на объекте);
     o Расширительный бак водоснабжения Reflex;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные выполнены на объекте;
     o В качестве магистрального коллектора использован универсальный насосно-смесительный модуль Meibes Kombimix с функцией гидравлической стрелки;
     o Подпитка отопления – ручная;
     o Автоматика котельной погодозависимая, Vaillant calorMATIC 630/3.
Автоматизация (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления дома.

     o Использованы секционные биметаллические радиаторы Rifar Base Ventil с нижним подключением;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – сшитый полиэтилен Rehau RAUTITAN flex;
     o Коллекторы отопления Rehau на 2, 2 и 3 отвода;
     o Шкафы коллекторные Valtec, встраиваемые и пристраиваемые;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм.

Водяной теплый пол.

     o Водяной теплый пол спроектирован на 1,2 и 3-м этажах, общая площадь 72 м.кв., 8 петель;
     o Теплоснабжение теплого пола запроектировано отдельным контуром котельной;
     o Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S;
     o Использованы коллекторные группы Rehau с расходомерами на 3 и 5 отводов;
     o Основание теплого пола – маты из ламинированного пенополистирола «Формат FT40/20L».
     Регулирование температуры теплого пола – зональное, при помощи комнатных термостатов и сервоприводов Rehau NEA HСT.
Водяные полотенцесушители.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались, в тепловом расчете учитывалась теплоотдача 150 Вт от каждого полотенцесушителя.
Внутренний водопровод.
     o Схема внутреннего водоснабжения – коллекторная, с рециркуляцией горячей воды у потребителей;
     o Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau RAUTITAN flex;
     o Коллекторы водопровода – сборные, Valtec VTc.560.NE;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм.
Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – раструбные SINIKON.

Для этого таунхауса выполнен проект электрики.
