Проект отопления дома в КП Английский Квартал

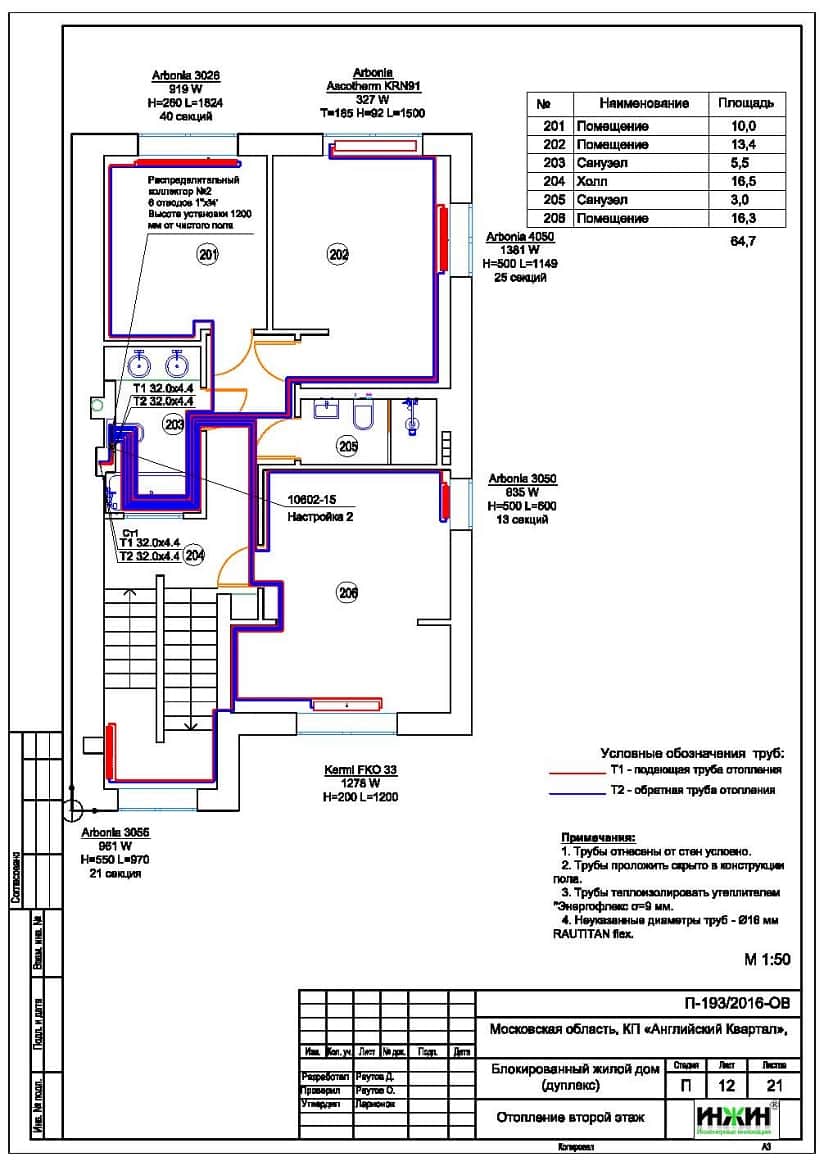

Проект радиаторного отопления 2 этажа

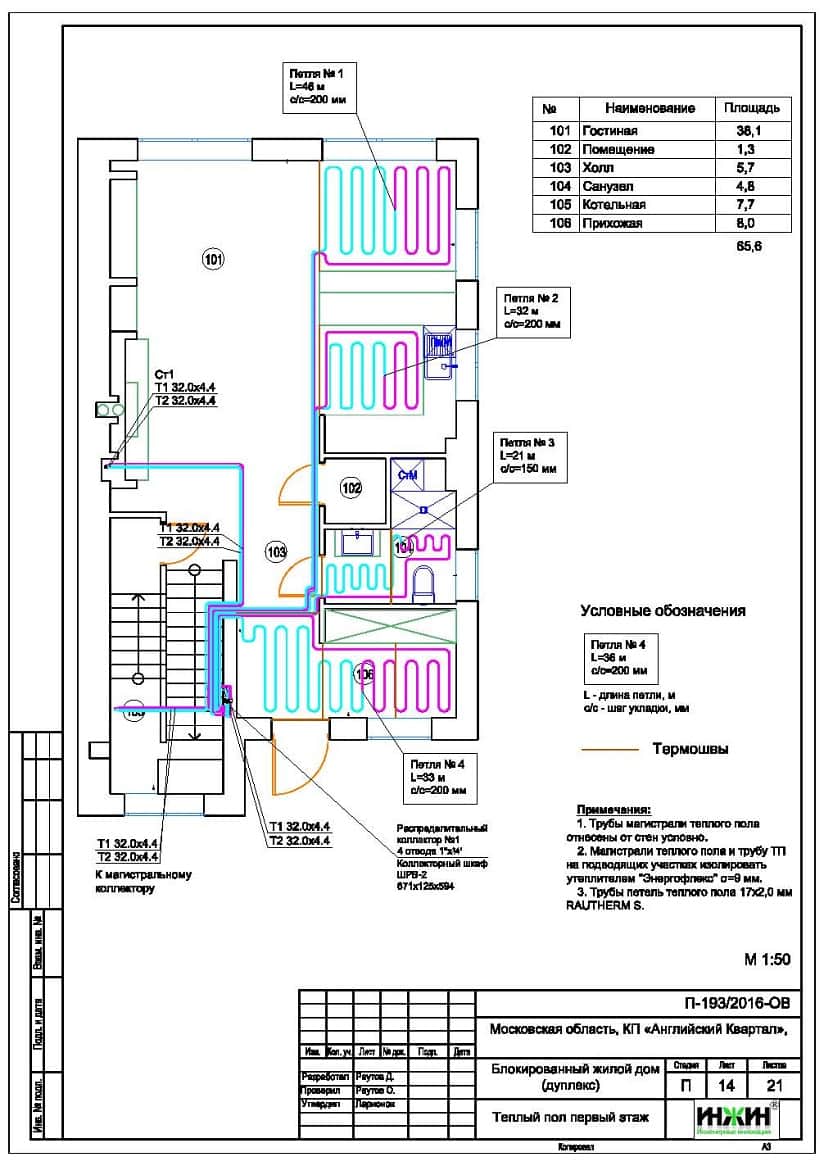

Чертеж водяного теплого пола

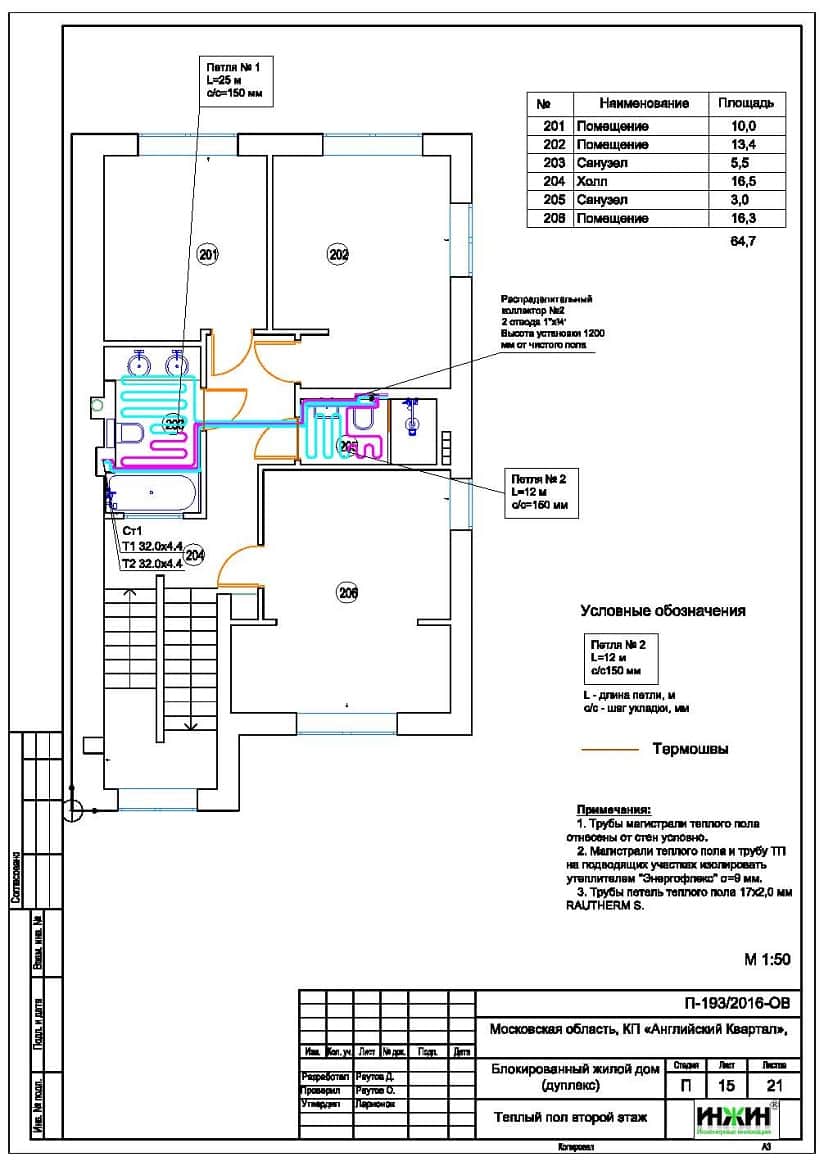

Теплый пол 2 этажа

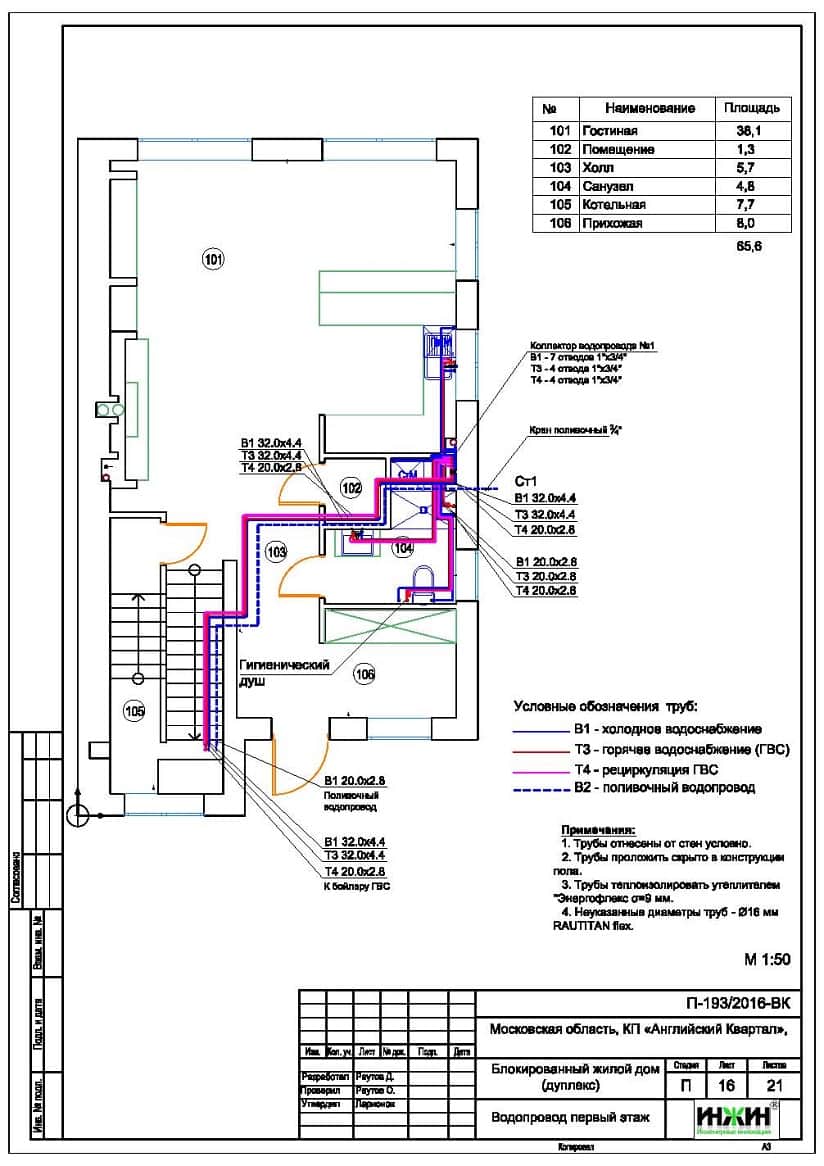

Проект водоснабжения 1 этажа дома

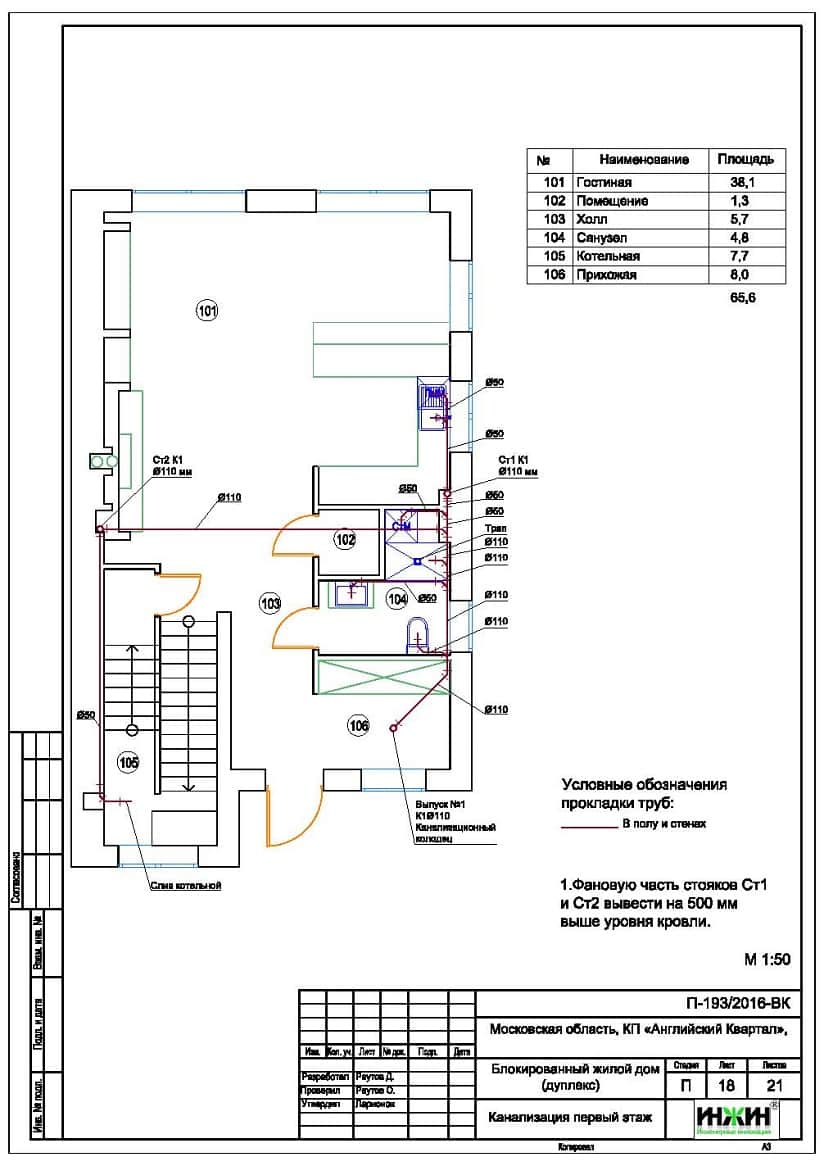

Чертеж канализации

Проект отопления, водоснабжения и канализации: выполнен 08.11.2016

Объект: загородный дом (дуплекс) площадью 185 кв.м. в Московской области, КП «Английский Квартал»
Вариант отопления: «Комфортный+»
Стоимость проекта: 30 950 руб. (проект котельной – бесплатно)

Состав проекта:
     1. Пояснительная записка. Общие данные
     2. Теплотехнический расчет.
     3. Тепломеханическая схема котельной с размещением оборудования.
     4. Комплект чертежей радиаторного отопления дома.
     5. Комплект чертежей водяного теплого пола дома.
     6. Комплект чертежей внутреннего водопровода и канализации.
     7. Схема системы канализации (аксонометрия).
     8. Типовые узлы систем.
     9. Спецификация материалов и оборудования.
Объем проекта: 51 лист.

Основные решения проекта отопления, котельной, теплого пола, водоснабжения и канализации, в соответствие с заданием Заказчика.

Индивидуальная котельная.
     o Котел настенный газовый Vaillant atmoTEC plus мощностью 28 кВт;
     o Контуры котельной – радиаторное отопление дома, водяной теплый пол и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Vaillant uniSTOR, объемом 200 литров;
     o Расширительные баки отопления и водоснабжения Reflex;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные Rosinox, из нержавеющей стали, диаметром 130мм;
     o В качестве распределительного коллектора использован универсальный насосно-смесительный модуль Meibes Kombimix;
     o Подпитка отопления – автоматическая;
     o Автоматика котельной – блок Vaillant calorMATIC 630/3, GSM-термостат ZONT H-1 V.
Автоматизация (вариант «Комфортный+»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование) и температуре в помещении;
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения;
     o Дистанционный контроль работы котельной установки при помощи GSM-модуля;
     o Зональное управление теплым полом при помощи системы Rehau Nea Smart.

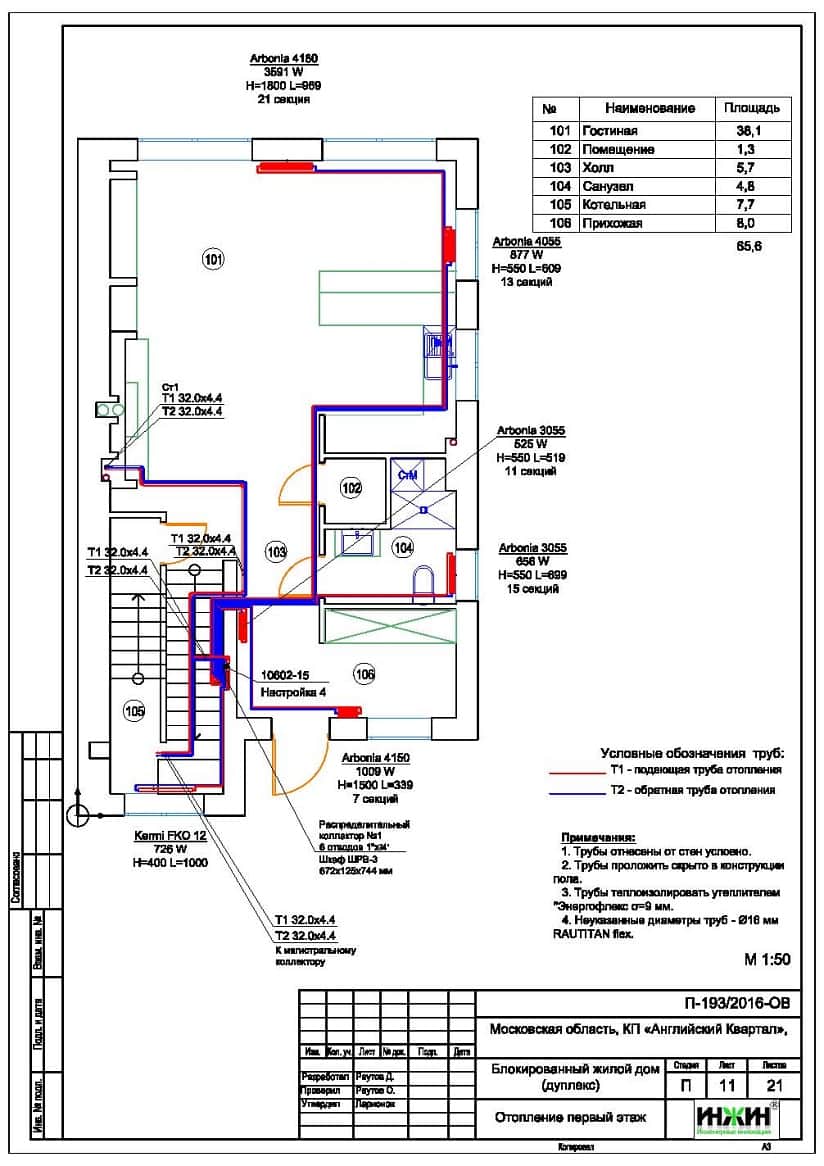

Система отопления частного дома.

     o Отопление радиаторное, использованы панельные стальные радиаторы Kermi, а также трубчатые дизайн-радиаторы и встроенный в пол конвектор Arbonia;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – сшитый полиэтилен Rehau;
     o Распределительные коллекторы отопления – Rehau HKV, на 4 и 6 отводов;
     o Шкафы коллекторные Valtec, встраиваемые;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода.

Водяной теплый пол.

     o Водяной теплый пол в доме спроектирован на площади 46 м.кв., 6 петель;
     o Теплоснабжение теплого пола запроектировано отдельным контуром котельной;
     o Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S;
     o Использованы коллекторные группы Rehau HKV-D с расходомерами на 2 и 4 отвода;
     o Основание теплого пола – маты из ламинированного пенополистирола Экопол EPS2102;
     o Регулирование температуры теплого пола предусмотрено при помощи комнатных термостатов и сервоприводов системы Rehau Nea Smart.
Внутренний водопровод.
     o Схема внутреннего водоснабжения – коллекторная, с рециркуляцией горячей воды у потребителей;
     o Коллекторы водопровода – Valtec VTc.560, сборные, с запорными вентилями;
     o Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau;
     o Для летнего водопровода предусмотрен наружный кран Meibes SEPP-Eis с защитой от замерзания;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм.
Внутренняя канализация.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – раструбные SINIKON;
     o Предусмотрено два трапа с «сухим» затвором Viega;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 13мм.
