Проекты отопления и электрики, выполненные для частных домов

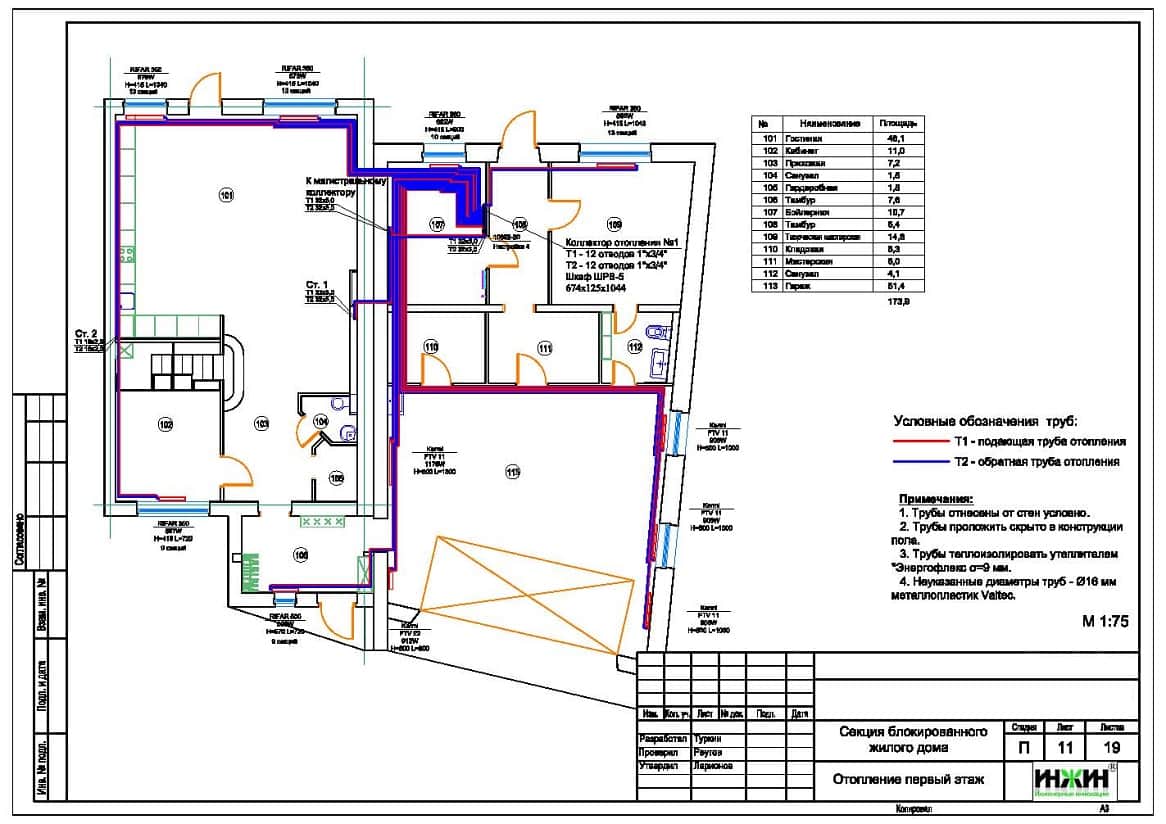

Чертеж отопления 1 этажа таунхауса
Проект отопления 2 этажа таунхауса

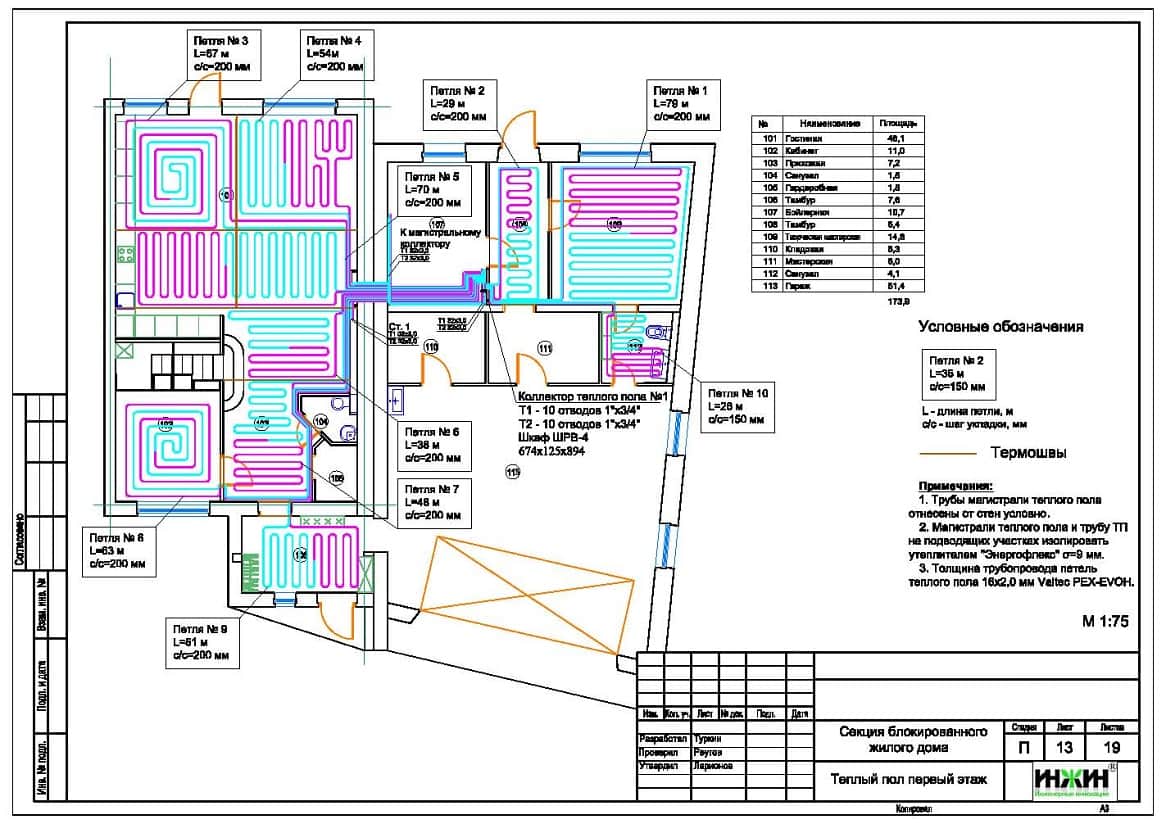

Чертеж теплого пола таунхауса
Водопровод, проект таунхауса

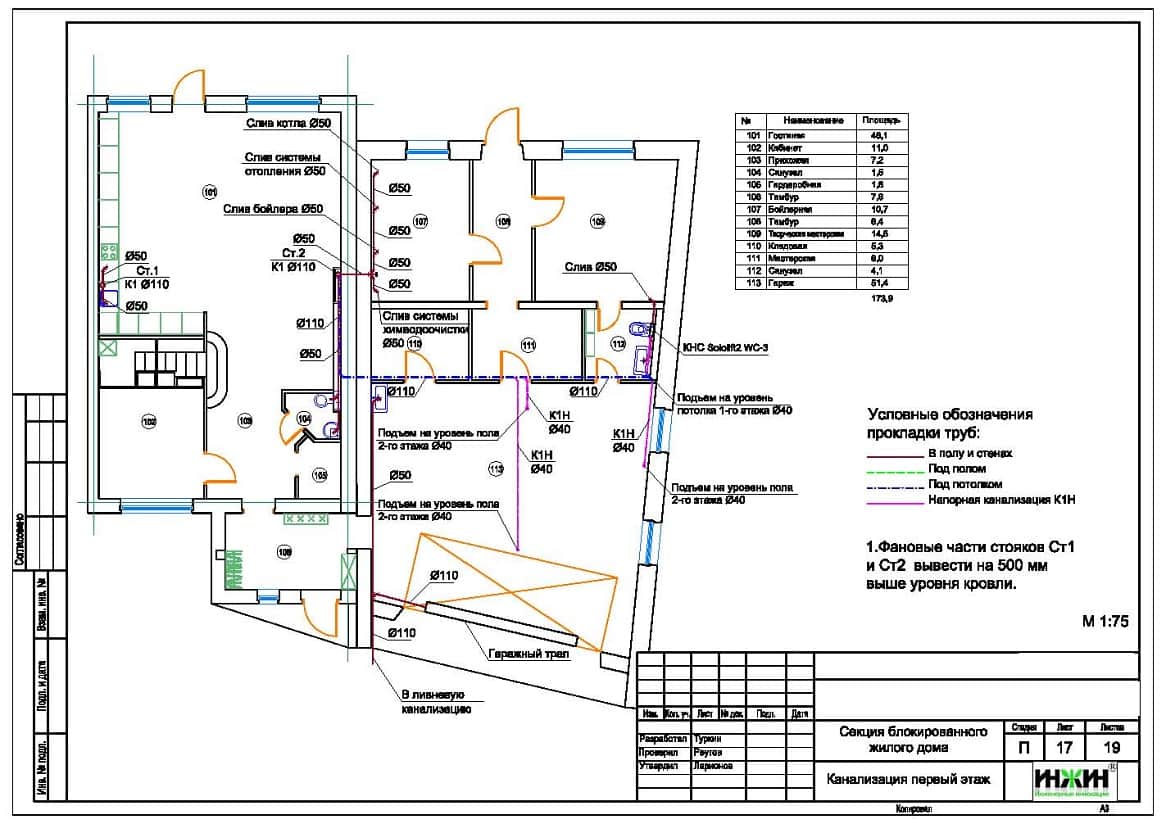

Проект канализации таунхауса  в КП Маленькая Шотландия

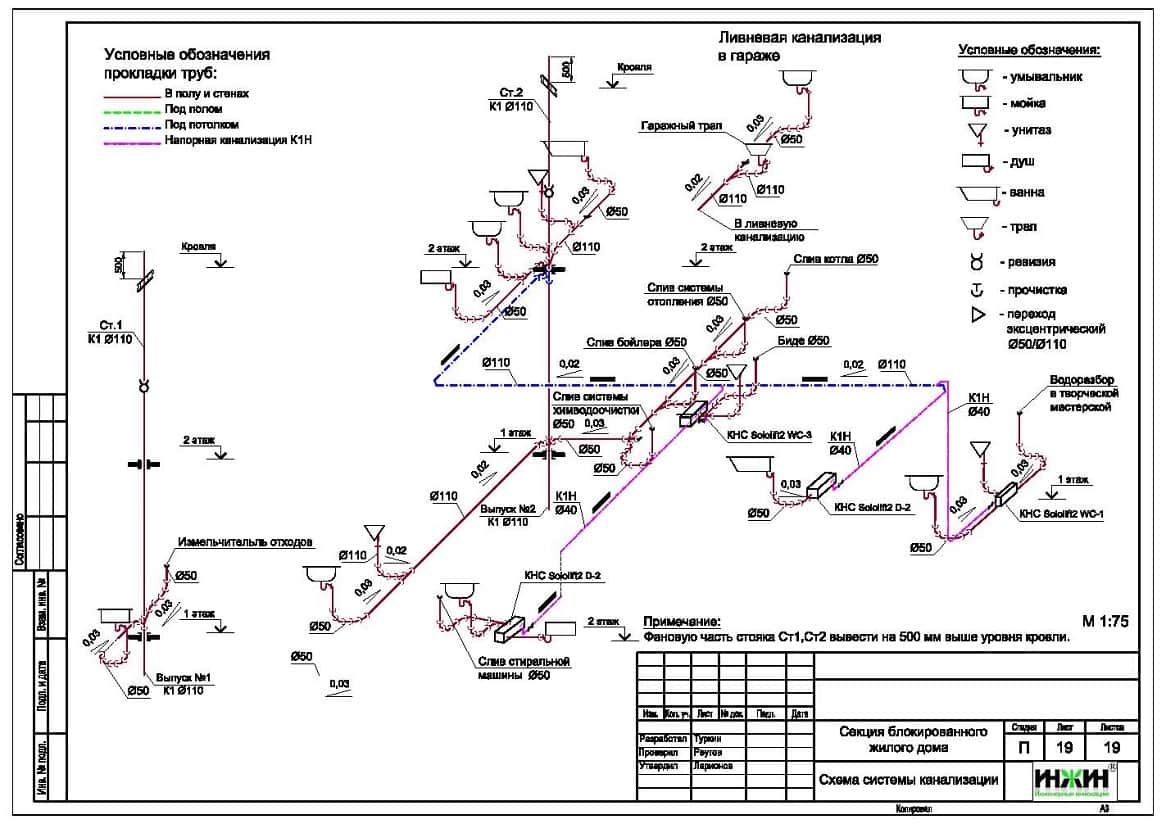

Чертеж канализации таунхауса  в КП Маленькая Шотландия

Проект отопления, водоснабжения и канализации: выполнен 27.01.2017

Объект: таунхаус 345 м.кв., расположенный в КП «Маленькая Шотландия» Московской области
Вариант отопления: «Комфортный»

Стоимость проекта отопления: 59 990 руб. (проект котельной бесплатно).

Состав проекта:
     1. Пояснительная записка. Общие данные по системам отопления, водоснабжения и канализации.
     2. Тепломеханическая схема котельной с размещением оборудования.
     3. Комплект рабочих чертежей радиаторного отопления таунхауса.
     4. Комплект чертежей водяного теплого пола.
     5. Комплект рабочих чертежей внутреннего водопровода и канализации таунхауса.
     6. Тепловой расчет.
     7. Спецификация оборудования.
Объем проекта: 43 листа.
Основные проектные решения, в соответствии с заданием Заказчика.

Котельная таунхауса.

     o Котел настенный газовый Vaillant turboTEC plus мощностью 36 кВт;
     o Контуры котельной – радиаторное отопление таунхауса, водяной теплый пол и горячее водоснабжение (бойлер);
     o Приготовление горячей воды при помощи бойлера Vaillant uniSTOR, объемом 200 литров;
     o Расширительные баки отопления и водоснабжения Reflex;
     o Насосное оборудование Grundfos;
     o Трубы дымоходные Vaillant, комплект для горизонтального прохода через стену;
     o Распределительный коллектор Meibes с насосными группами «Поколение 8»;
     o Подпитка отопления – автоматическая;
     o Автоматика котельной – блок Vaillant calorMATIC 630/3.
Автоматизация (вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления таунхауса.

     o Отопление радиаторное, использованы панельные стальные радиаторы Kermi, а также секционные биметаллические радиаторы Rifar Base Ventil с нижним подключением;
     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60°С;
     o Трубопроводы отопления – металлопластик Valtec;
     o Распределительные коллекторы отопления – Valtec, на 11 и 12 отводов;
     o Шкафы коллекторные Valtec, встраиваемые;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм;
     o Теплоноситель в системе отопления и теплых полов – подготовленная вода.

Водяной теплый пол.

     o Водяной теплый пол в доме спроектирован на площади 167 м.кв., 14 петель;
     o Теплоснабжение теплого пола запроектировано отдельным контуром котельной;
     o Трубопроводы теплого пола - сшитый полиэтилен Valtec;
     o Использованы коллекторные группы Valtec с расходомерами на 10 и 4 отвода;
     o Основание теплого пола – маты из ламинированного пенополистирола Экопол EPS2102;
     o Регулирование температуры теплого пола – общее, контуром котельной.
Внутренний водопровод.
     o Схема внутреннего водоснабжения – коллекторная, с рециркуляцией горячей воды у потребителей;
     o Коллекторы водопровода – Valtec VTc.560, сборные, с запорными вентилями;
     o Трубопроводы системы водоснабжения – металлопластик Valtec;
     o Для летнего водопровода предусмотрен наружный кран Meibes SEPP-Eis с защитой от замерзания;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 9мм.
Внутренняя канализация.
     o Предусмотрен комбинированный отвод стоков от санитарно-технических приборов;
     o Трубопроводы канализации – раструбные SINIKON;
     o Предусмотрен трап гаражный HL;
     o Напорный участок канализации реализован при помощи 4-х канализационно-насосных станций Grundfos Sololift2 WC-3 и Sololift2 D-2;
     o Теплоизоляция трубопроводов Энергофлекс Супер, толщиной 13мм.
