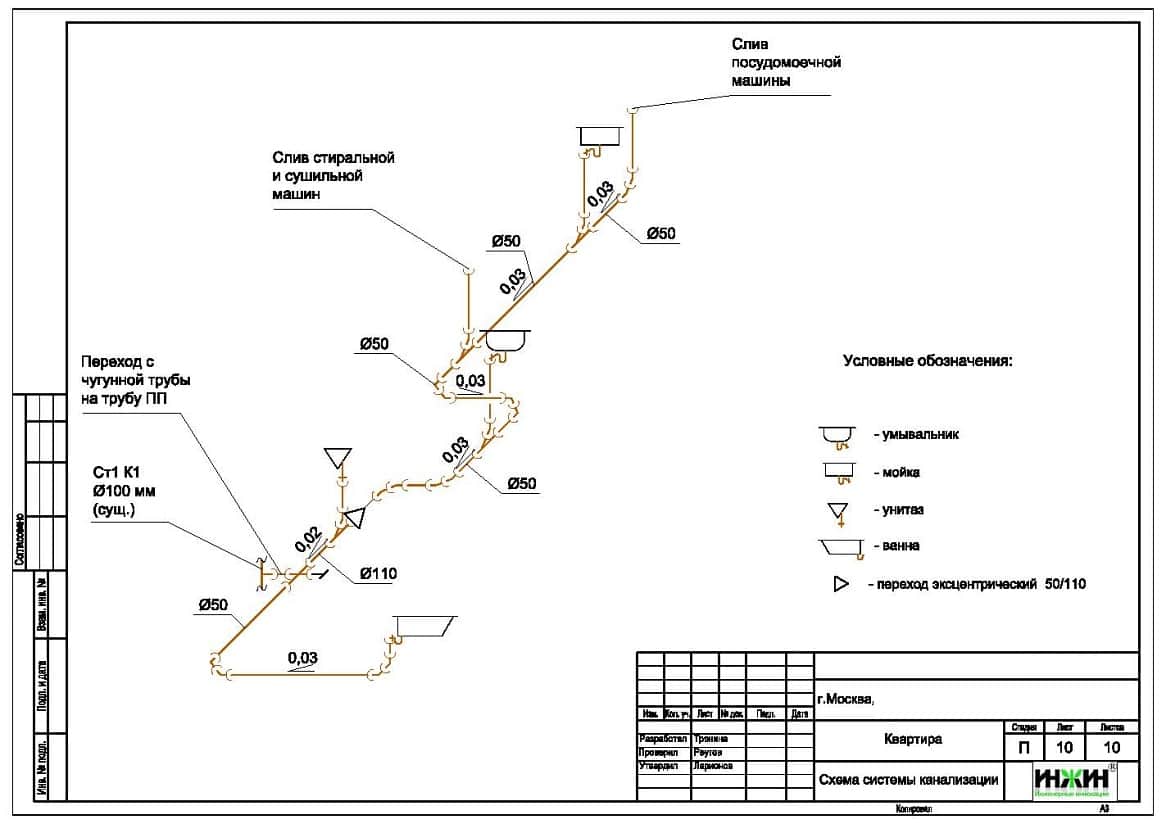

Схема канализации квартиры
Типовые схемы отопления

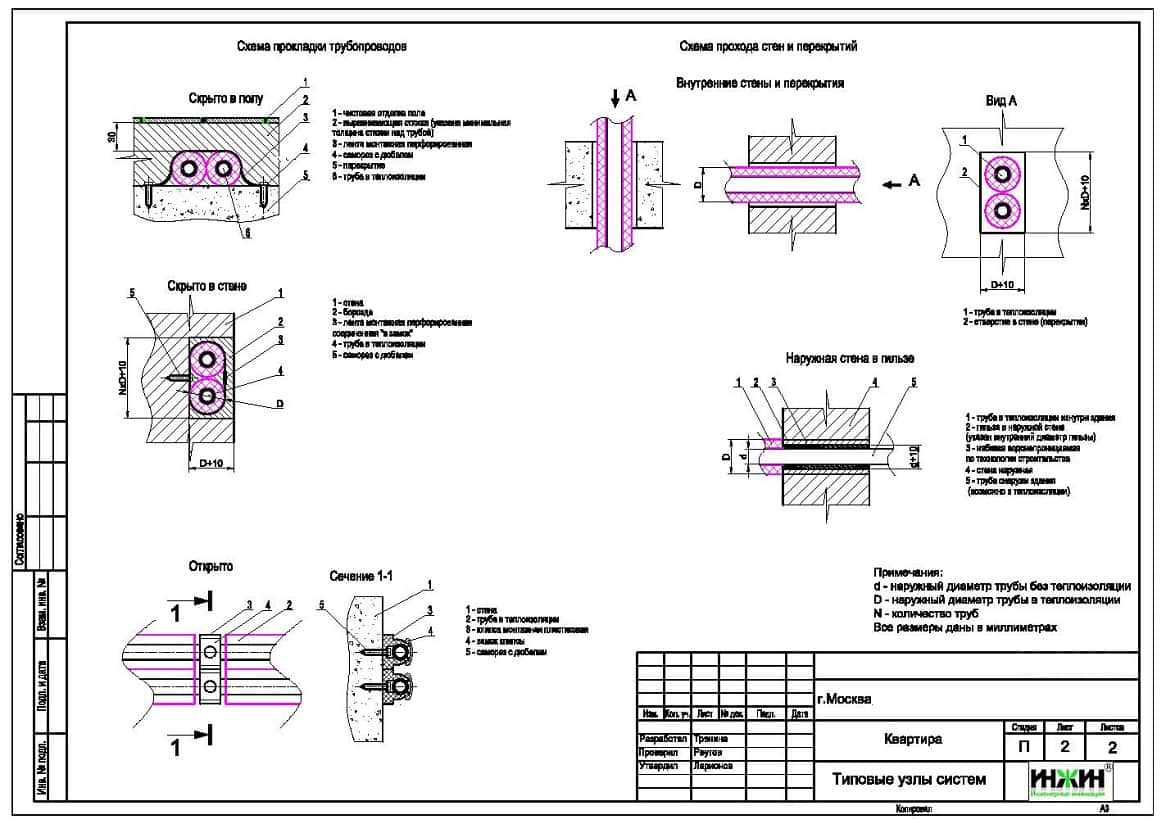

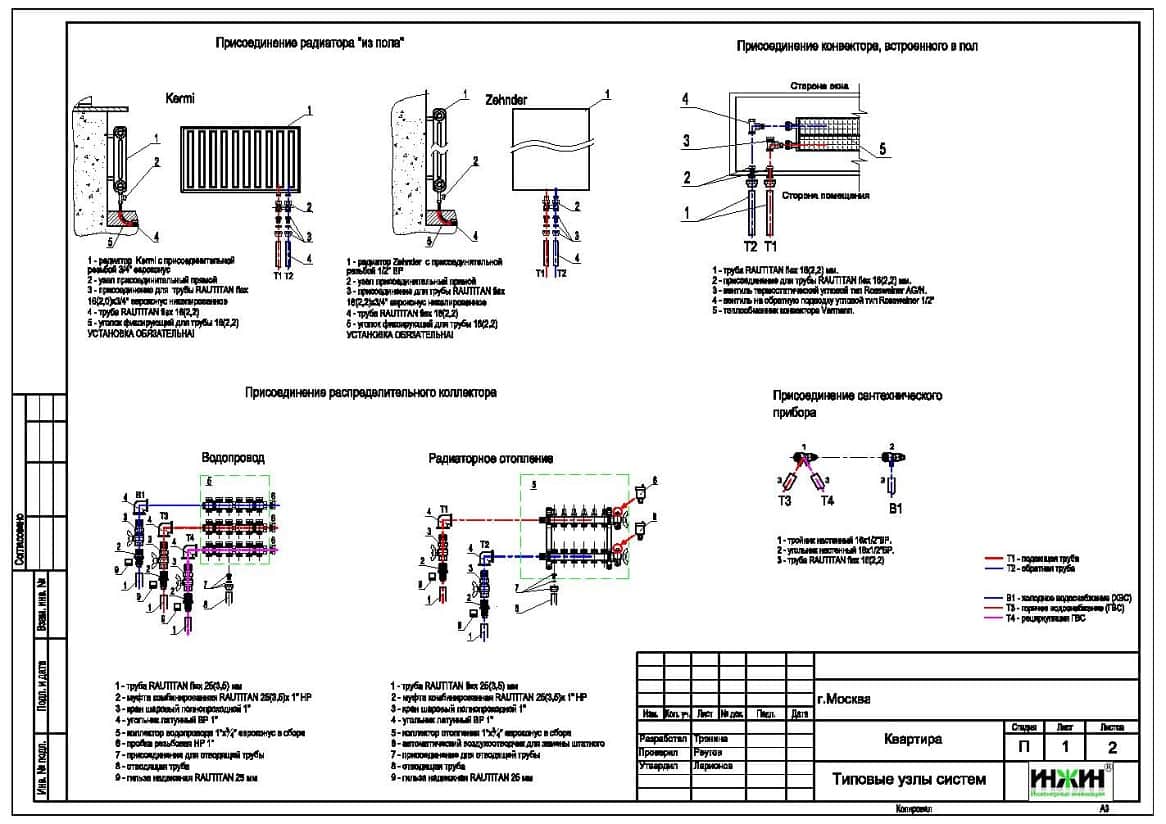

Типовые чертежи проекта отопления

Проект системы отопления, водоснабжения и канализации квартиры: выполнен 13.03.2017

Объект: квартира площадью 100 м.кв. в ЖК «Карамель», г.Москва
Вариант отопления: «Комфортный»
Стоимость проекта: 19 125 руб., минимальная стоимость проектирования со скидкой 15% за комплексный проект отопления и электрики
Состав проекта:
     1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации.
     2. Комплект чертежей радиаторного отопления квартиры.
     3. Комплект чертежей внутреннего водопровода и канализации.
     4. Теплотехнический расчет квартиры.
     5. Спецификация материалов и оборудования по разделам проекта.
Объем проекта: 24 листа.

Решения, принятые в проекте, в соответствии с заданием на проектирование систем отопления, водоснабжения и канализации.

Система отопления квартиры.
     o Выполнен теплотехнический расчет отопления, с учетом теплопотерь через ограждающие конструкции, теплоотдачи отопительных приборов, электрических теплых полов и полотенцесушителей (в санузлах);

     o Подобраны приборы для системы отопления: стальные панельные радиаторы Kermi, стальной плоский радиатор Zehnder Plano а также встраиваемые в пол конвекторы Varmann Ntherm (естественная конвекция) и Qtherm (принудительная конвекция);

     o Схема радиаторного отопления двухтрубная, коллекторно-лучевая;
     o Температурный график системы отопления – предусмотренный центральным теплоснабжением;
     o Трубы отопления из сшитого полиэтилена Rehau;
     o Коллектор отопления Rehau, на 6 отводов;
     o Теплоизоляция трубопроводов отопления Энергофлекс, толщиной 9мм.
Водяной теплый пол проектом не предусмотрен.
     В тепловом расчете учтены теплопритоки от электрического теплого пола.
Внутренний водопровод.
     o Схема внутреннего водопровода – коллекторная, рециркуляцией горячей воды через стояк и проходные водорозетки;
     o Коллекторы водопровода – сборные, Valtec VTc.560, с запорными вентилями;
     o Трубы системы водоснабжения – из сшитого полиэтилена Rehau;

     o Теплоизоляция трубопроводов Энергофлекс, толщиной 9мм.
Система защиты от протечки воды.
     o Контроллер системы - Аквасторож ЭКСПЕРТ PRO;
     o Отключение подачи воды предусмотрено при помощи электрокранов Аквасторож-25 версия ЭКСПЕРТ;
     o В санузлах и кухне размещаются датчики Аквасторож ЭКСПЕРТ.
Система канализации.
     o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
     o Теплоизоляция трубопроводов Энергофлекс, толщиной 13мм.

Заказать в нашей компании проект отопления со скидкой.

Для этой квартиры выполнен проект электрики.
