Выполненные проекты

Объект: частный дом лощадью 270  кв.м., расположенный в КП "Фонтебло" Московской области
Вариант отопления: «Комфортный»
Стоимость проекта отопления: 28 890 руб. (проект котельной – бесплатно)

Проект отопления и теплого пола выполнен: 04.12.2012

Состав проекта отопления дома в КП "Фонтебло":
     1. Пояснительная записка. Общие данные по отоплению и водяному теплому полу.
     2. Теплотехнический расчет отопления дома КП "Фонтебло".
     3. Тепломеханическая схема котельной дома с размещением оборудования.
     4. Комплект чертежей радиаторного отопления жилого дома.
     5. Комплект чертежей водяного теплого пола дома.
     6. Спецификация материалов и оборудования по теплому полу, котельной и отоплению дома в КП "Фонтебло".
Объем проекта отопления: 32 листа.
Описание проекта отопления и теплого пола дома в КП "Фонтебло".
Котельная дома дома в КП "Фонтебло" (проект котельной бесплатно).
     o На базе напольного чугунного котла Buderus Logano G234WS (Германия) мощностью 44 кВт;
     o Контуры котельной – отопление дома, горячее водоснабжение и водяной теплый пол;
     o Приготовление горячей воды при помощи бойлера Buderus Logalux SU200, объемом 200 литров;
     o Расширительные баки отопления и водоснабжения Reflex (Германия);
     o Насосы теплого пола и отопления Grundfos;
     o Трубы дымоходные из керамики Schiedel (Германия), выполнен на объекте;
     o Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);
     o Автоматика котельной – Buderus, Logamatic 2107.

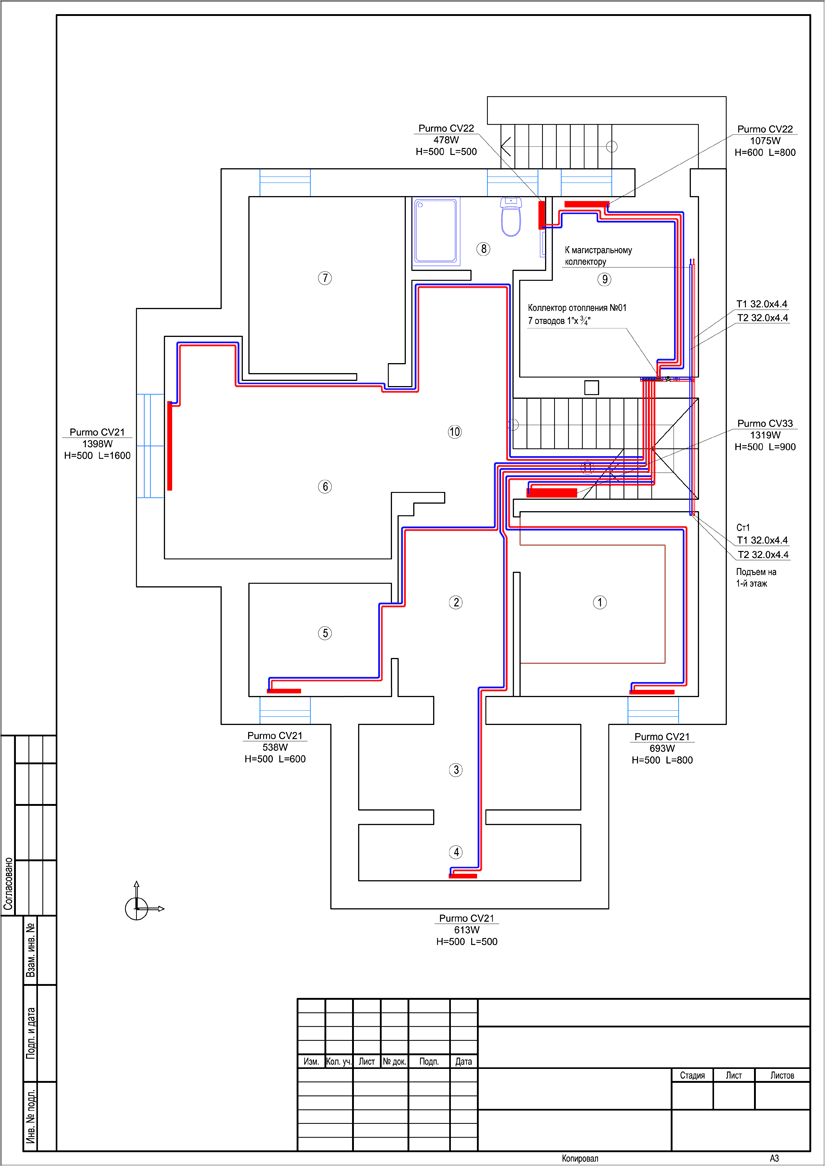

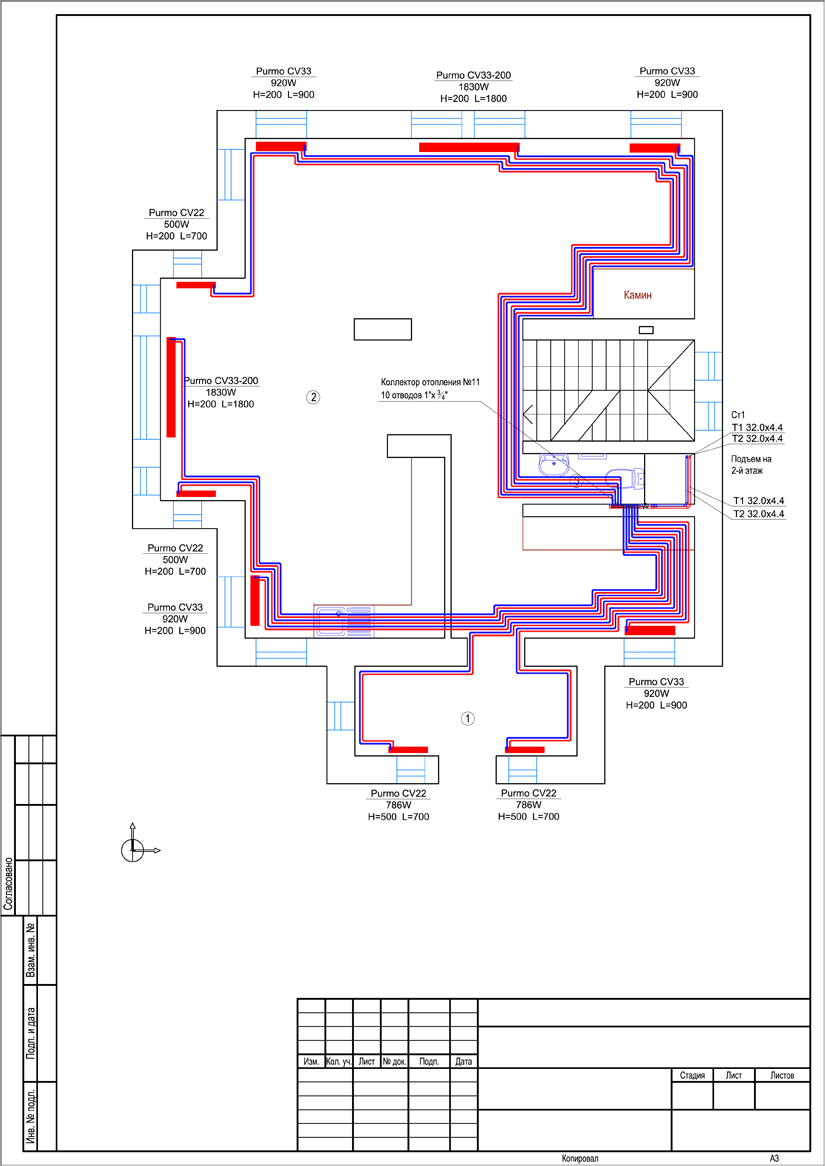

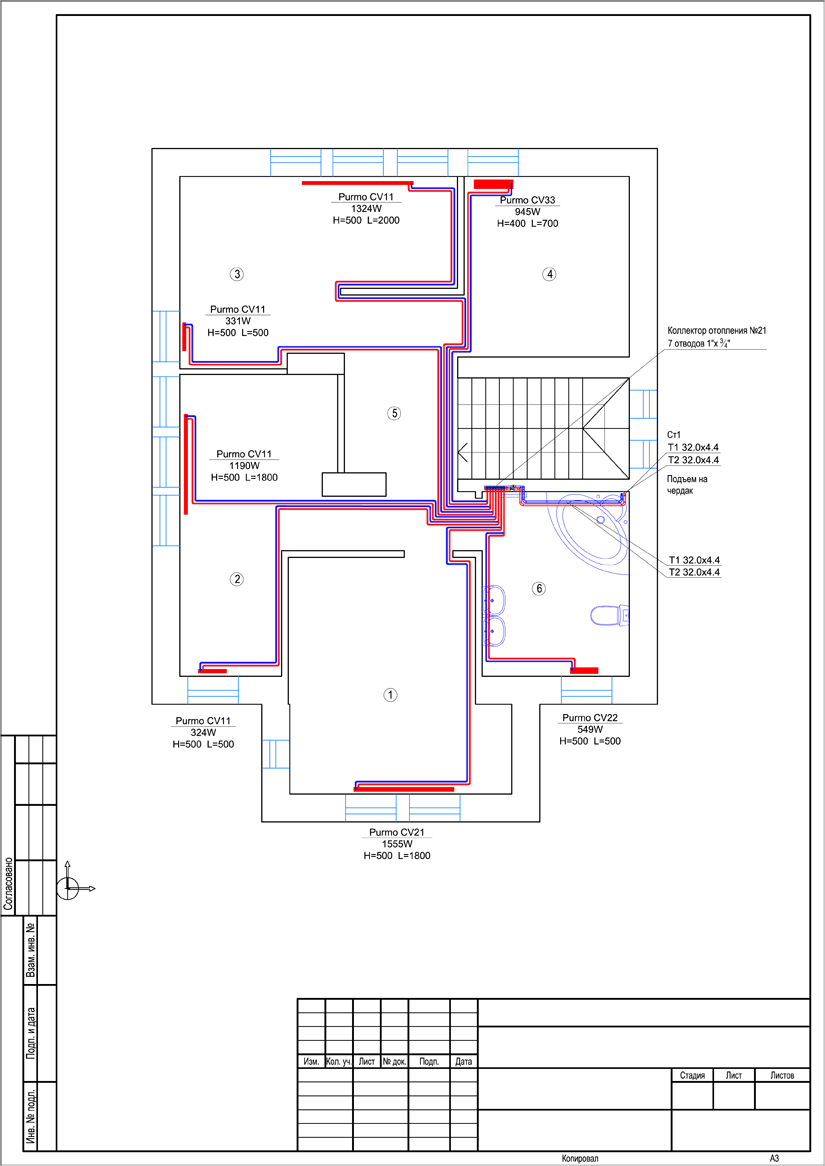

Проект отопления. Радиаторное отопление цокольного этажа     Проект отопления. Отопление первого этажа частного дома     Проект отопления частного дома, разработанный компанией Инженерные Инновации

Автоматизация котельной дома в КП "Фонтебло"(вариант «Комфортный»).
     o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.

Система отопления дома в КП "Фонтебло" (проект отопления).

     o Отопление дома радиаторное, использованы стальные панельные конвекторы Purmo V с нижним подключением;
     o Схема радиаторного отопления дома коллекторная с принудительной циркуляцией теплоносителя;
     o Температурный график отопления 80/60° С;
     o Трубопроводы отопления – сшитый полиэтилен Rehau, RAUTITAN flex (Германия).

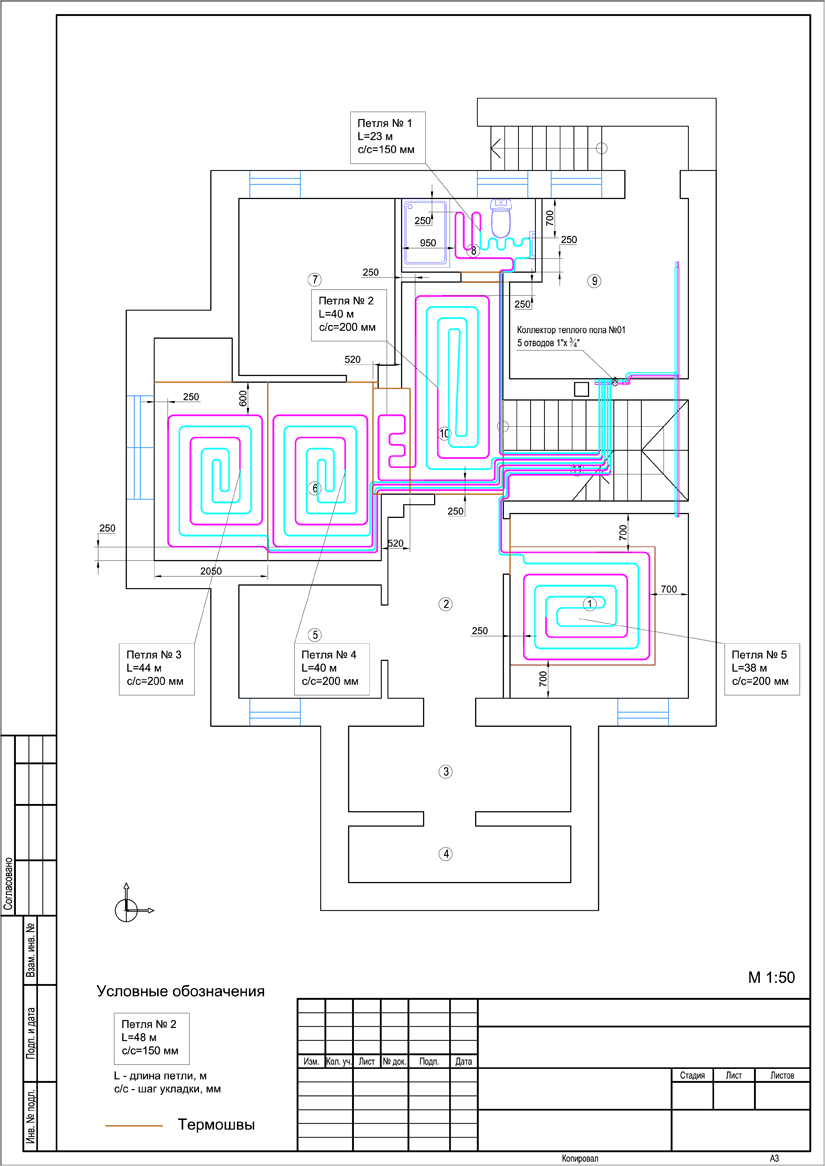

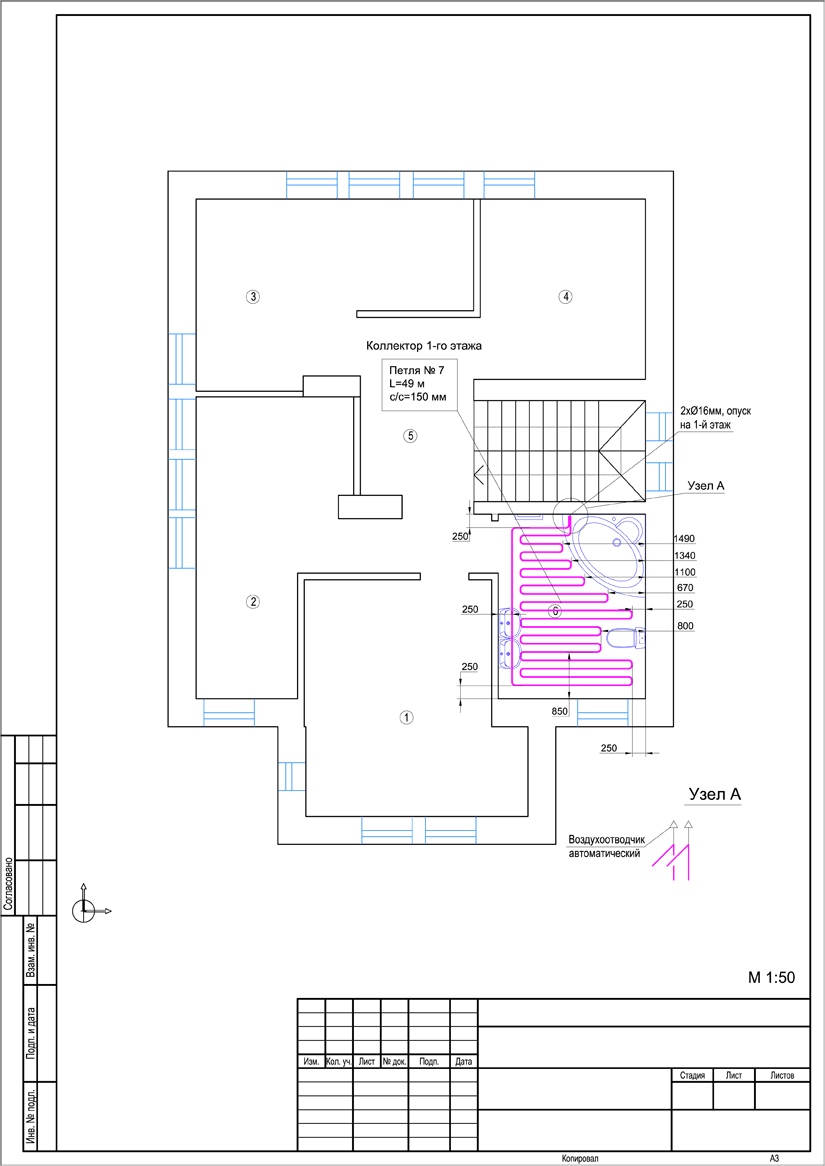

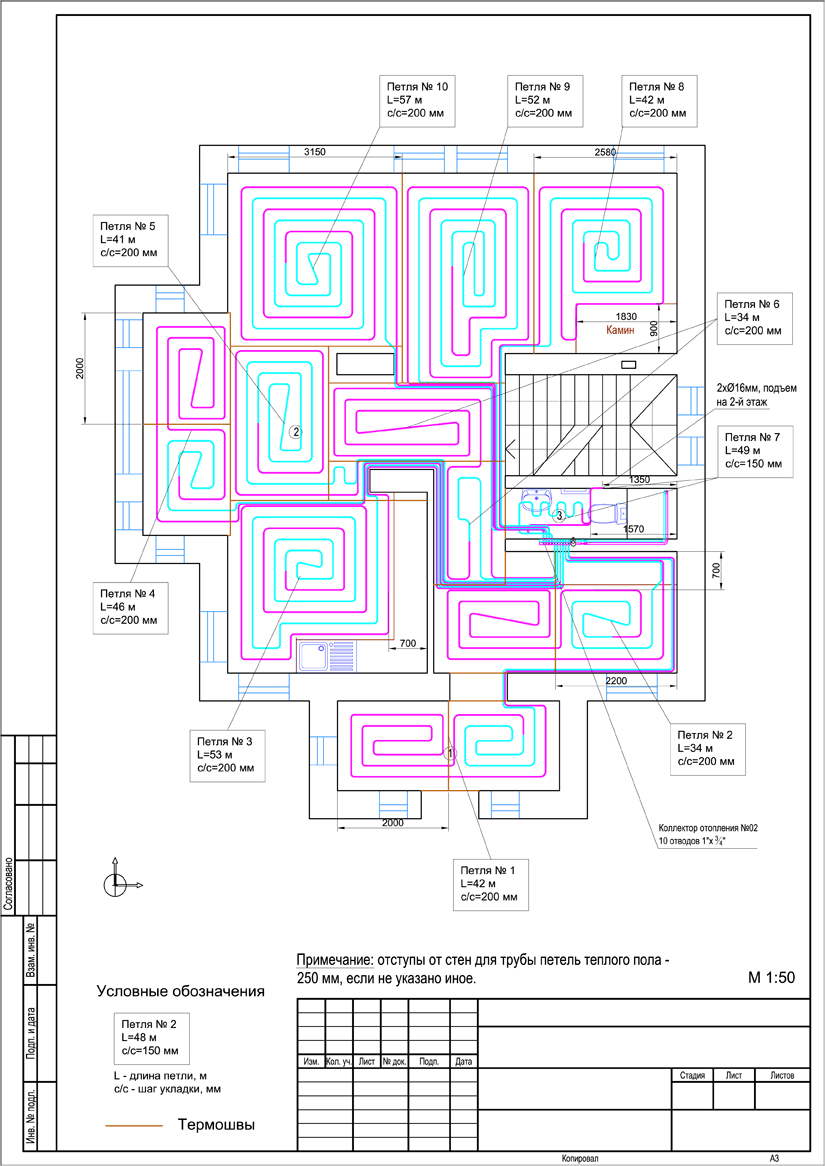

Проект теплого пола частного дома, разработанный компанией Инженерные Инновации     Проект водяного теплого пола     Проект напольного отопления загородного дома

Водяной теплый пол (проект теплого пола).

     o Теплые полы проектом предусмотрены на площади 108 м.кв.;
     o Трубопроводы теплого пола - сшитый полиэтилен Rehau, RAUTITAN flex (Германия);
     o Управление теплым полом – общее, контуром котельной.
