Выполненные проекты

Объект: загородный дом площадью 185  кв.м. в дер. Кратово Москосвкой области
Вариант отопления: «Комфортный»

Цена проекта отопления: 27 750 руб. (проект котельной – бесплатно)

Проект отопления, водоснабжения и канализации выполнен: 12.12.2012

Состав проекта отопления, водоснабжения и канализации дома в дер. Кратово:
     1. Пояснительная записка. Общие данные по отоплению дома в дер. Кратово.
     2. Теплотехнический расчет отопления загородного дома.

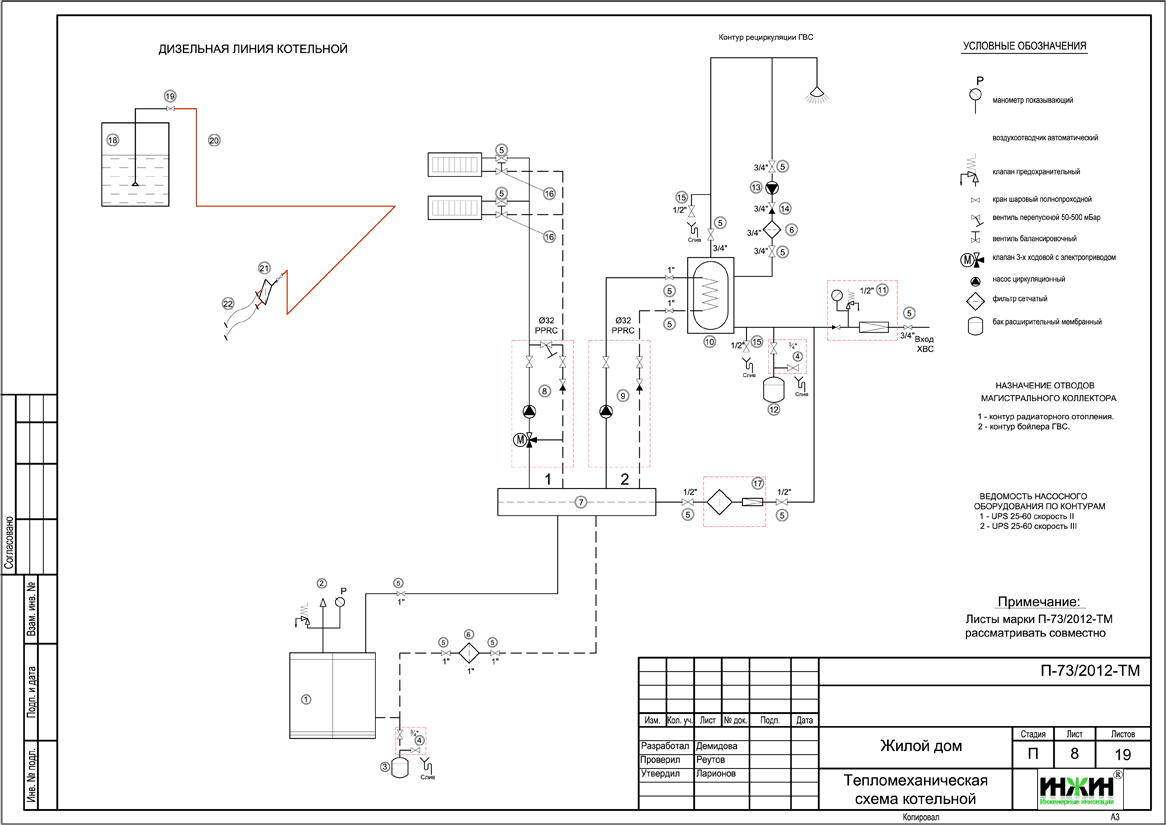

     3. Тепломеханическая схема котельной с размещением оборудования в помещении.

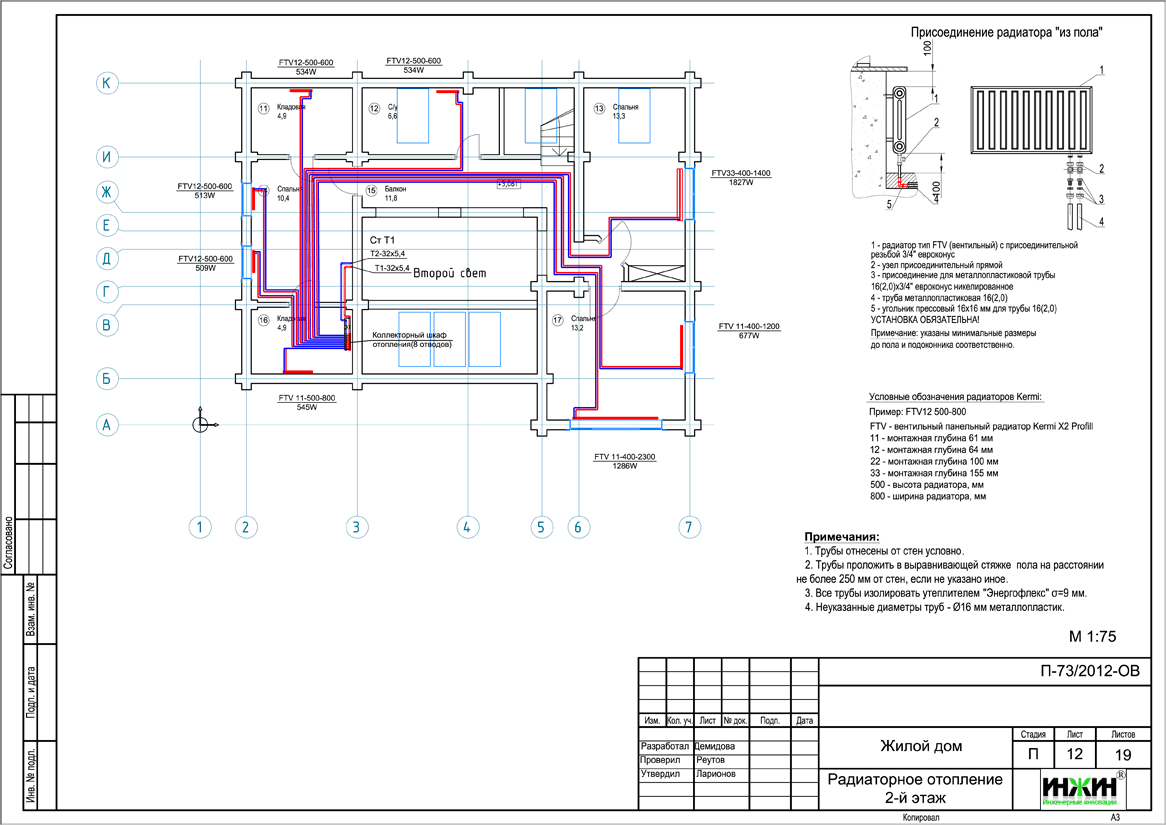

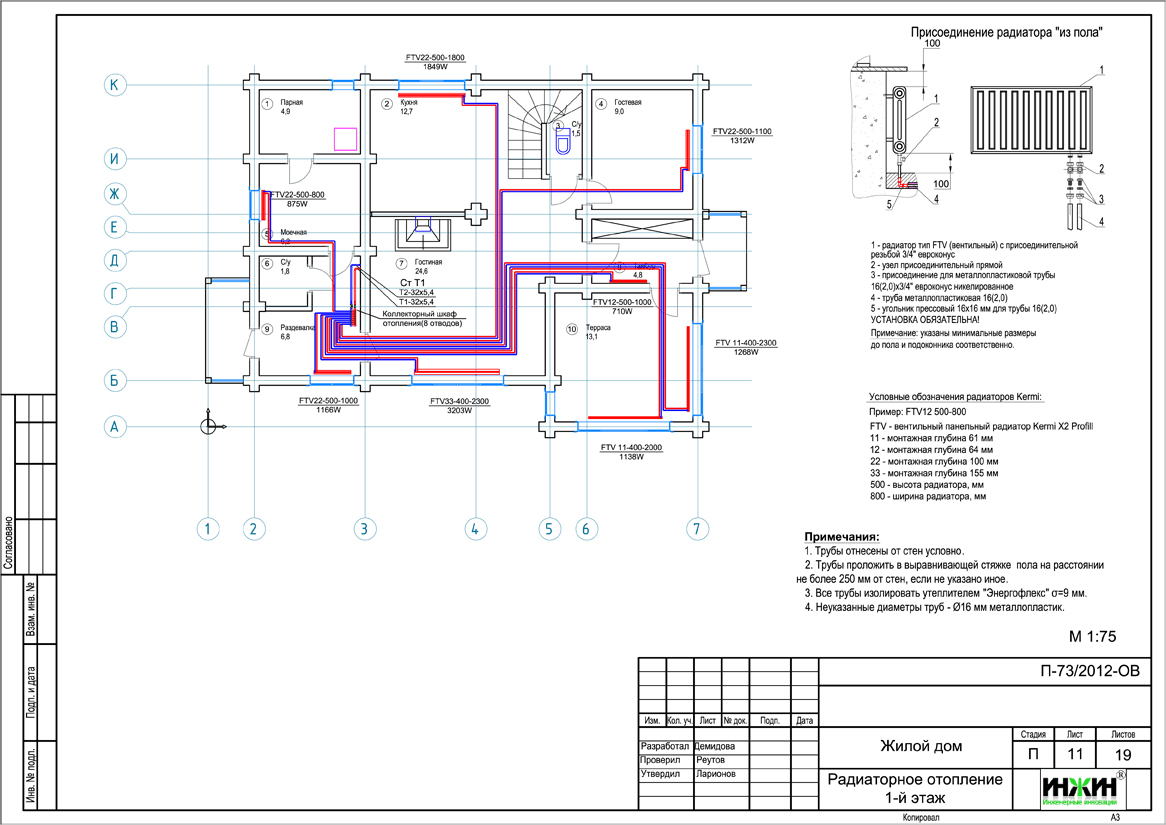

     4. Комплект чертежей радиаторного отопления жилого дома.

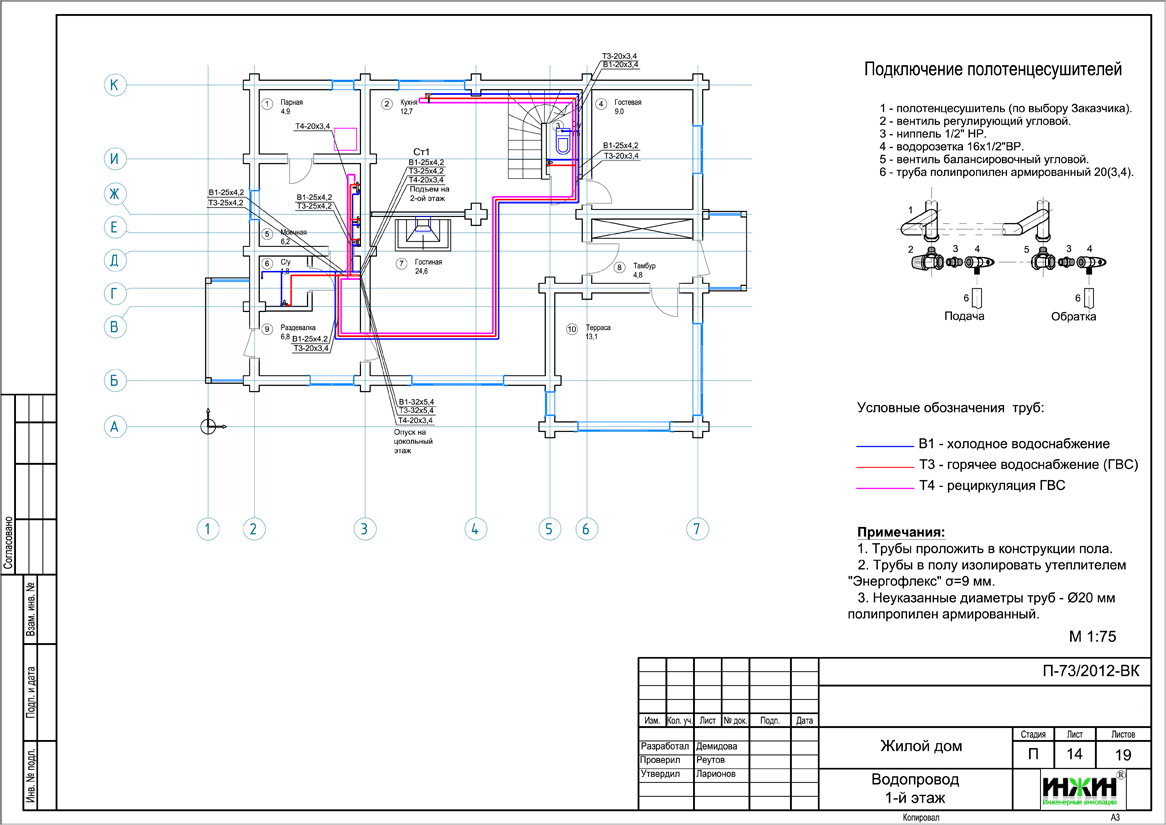

     5. Комплект рабочих чертежей внутреннего водопровода и канализации.

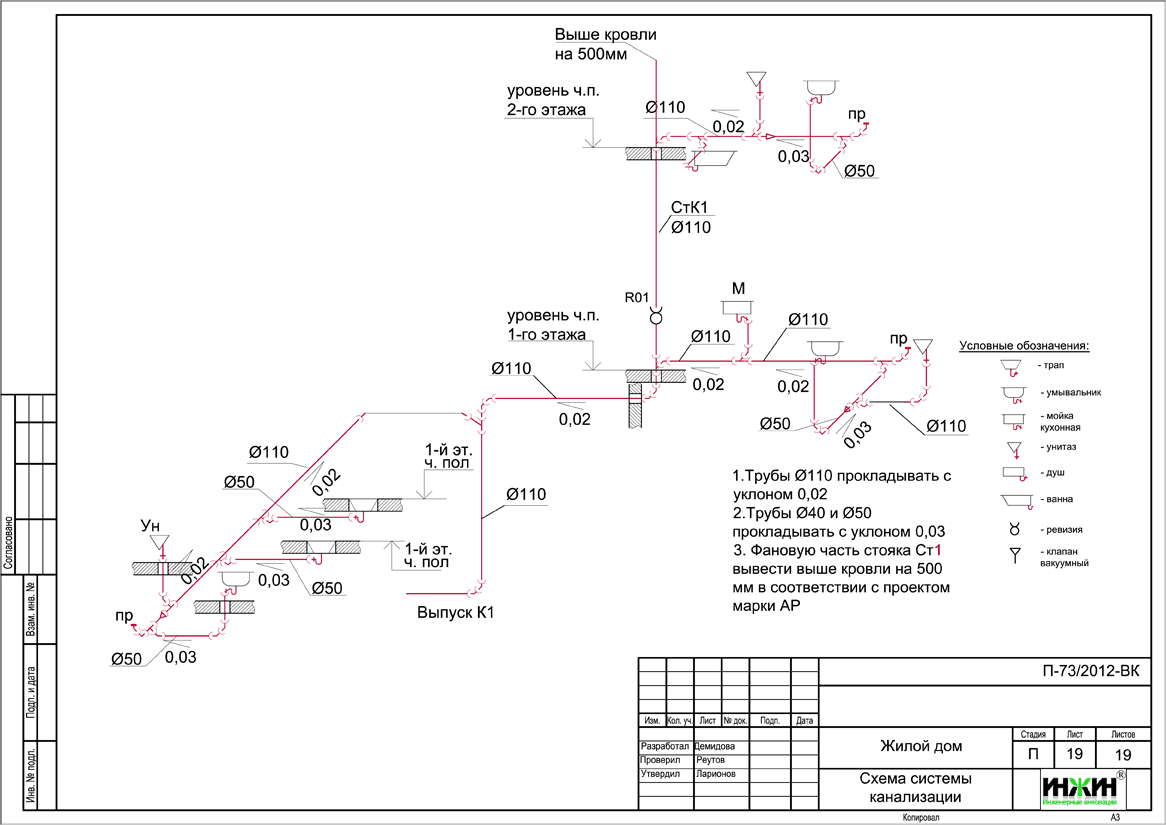

     6. Схема системы канализации дома в Кратово.
     7. Спецификация материалов и оборудования котельной, отопления, водоснабжения и канализации дома в Кратово.
Объем проекта отопления дома в Кратово: 40 листов.

Проект котельной, разработанный компанией Инженерные Инновации  Проект индивидуальной котельной частного дома  Проект радиаторного отопления, разработанный компанией Инженерные Инновации

Описание выполненного проекта отопления, водоснабжения и канализаци дома в Кратово.
Котельная (проект котельной бесплатно).
     o  На базе напольного чугунного котла Viessmann Vitorond 100 VR2B мощностью 40 кВт, работающего на дизельном топливе;
     o  Контуры котельной – отопление дома и горячее водоснабжение;
     o  Приготовление горячей воды при помощи бойлера Viessmann Vitocell, объемом 200 литров;
     o  Расширительные баки отопления и водоснабжения Reflex (Германия);
     o  Насосы отопления и водоснабжения Grundfos (Дания);
     o  Трубы дымоходные из нержавеющей стали Rosinox  (Россия);
     o  Распределительная гребенка с насосно-смесительными узлами Meibes (Германия);
     o  Автоматика котельной – основной блок Viessmann Vitotronic 200, тип  KW2, входящий в комплект поставки котла.
Автоматизация котельной дома в Кратово (вариант «Комфортный»).
     o  Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
     o  Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения;
     o  Дистанционное управление работой котла при помощи GSM-модуля.

Проект отопления, разработанный компанией Инженерные Инновации    Проект водопровода, разработанный компанией Инженерные Инновации  Проект внутренней канализации, разработанный компанией Инженерные Инновации

Система отопления дома в Кратово (проект отопления).

     o  Отопление дома радиаторное, использованы панельные радиаторы Kermi с нижней подводкой, тип FTV;
     o  Схема радиаторного отопления коллекторная с принудительной циркуляцией теплоносителя;
     o  Температурный график отопления 80/60° С;
     o  Трубопроводы отопления – металлопластик Oventrop (Германия).
Система теплых полов проектом не предусмотрена.
Система  полотенцесушителей.
     Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды.
Внутреннее водоснабжение дома в Кратово.
     o  Схема внутреннего водоснабжения – тройниковая;
     o  Трубопроводы системы водоснабжения – армированный полипропилен;
     o  В системе горячего водоснабжения предусмотрена рециркуляция горячей воды.
Внутренняя канализация.
     Предусмотрен безнапорный отвод стоков от санитарно-технических приборов.
