Проект отопления дома 167 м.кв. в Тарасовке
Объект: одноэтажный частный дом (каркас), площадью 167 м.кв., расположенный в с. Тарасовка Московской области
Цена проекта отопления: 15 073 руб. со скидкой 10%, проект котельной - бесплатно.
Проект котельной и отопления выполнен: 19.04.2024
Состав проекта котельной, отопления и теплого пола дома в Тарасовке:
1. Пояснительная записка проекта, общие данные по системе отопления дома 167 м.кв. в Тарасовке.
2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении каркасного дома.
3. Комплект поэтажных чертежей радиаторного отопления и теплого пола дома в Тарасовке.
4. Теплотехнический расчет отопления каркасного дома.
5. Спецификация материалов и оборудования по котельной и отоплению дома в Тарасовке.
Объем проекта отопления дома в Тарасовке: 33 листа.
Описание проекта отопления и котельной частного дома 167 м.кв. в Тарасовке.
Котельная частного дома в Тарасовке(проект котельной бесплатно).
o Размещена в отдельном помещении дома 167 м.кв.;
o Теплогенератор - настенный электрический котел STOUTмощностью 18 кВт;
o Контуры теплоснабжения котельной – радиаторное отопление дома и теплый пол (на контуре отопления), горячее водоснабжение предусмотрено при помощи накопительного бойлера STOUT, объемом 150 литров;
o Расширительные баки отопления и бойлера Flamco, объемом 18 литров каждый;
o Дымоход не предусмотрен;
o Распределительный коллектор в котельной не предусмотрен;
o Автоматика котельной встроена в котел.
Отопление дома в Тарасовке (проект отопления дома).

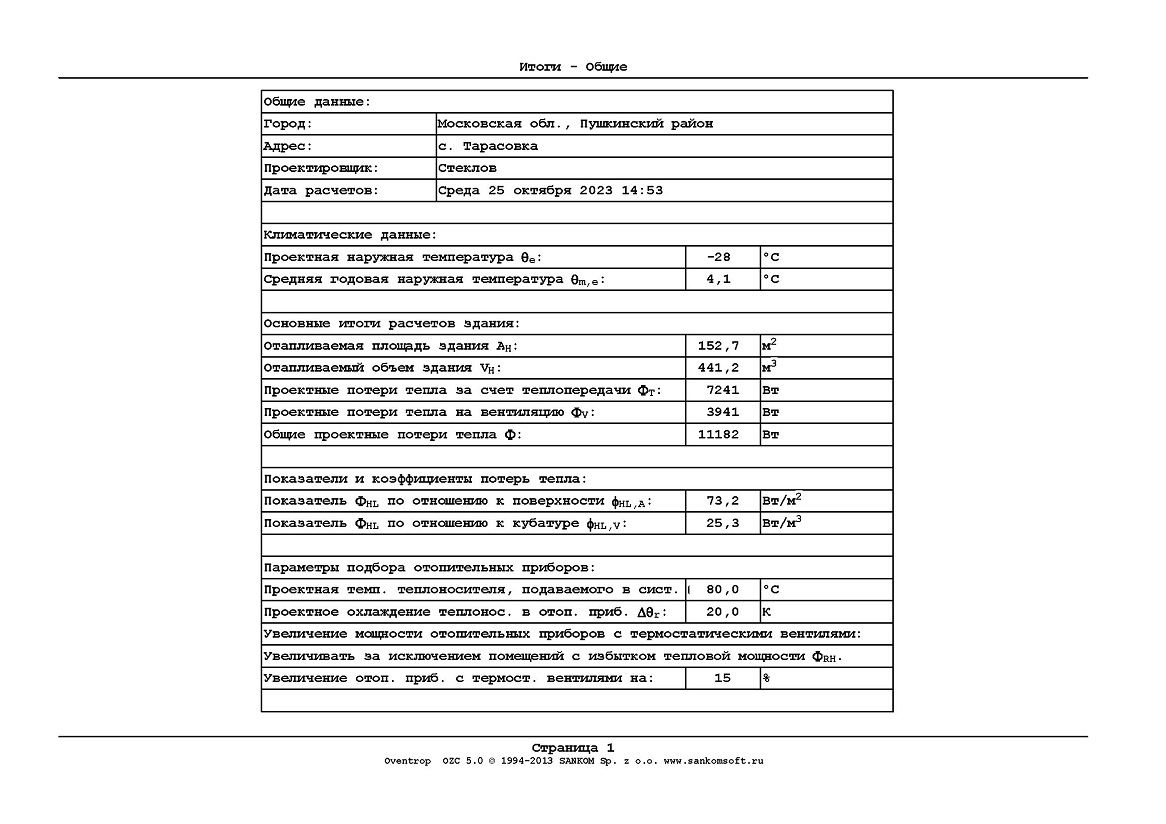

o Выполнен теплотехнический расчет отопления каркасного дома (утеплитель стен и кровли - каменная вата 182 и 350 мм, соответственно) с учетом теплопотерь через ограждающие конструкции при наружной температуре -28°С для Московскойобласти (по СП 131.13330.2012), расчетный расход тепла на отопление дома составил 11,18 кВт, удельные теплопотери 73,2 Вт/м.кв.;

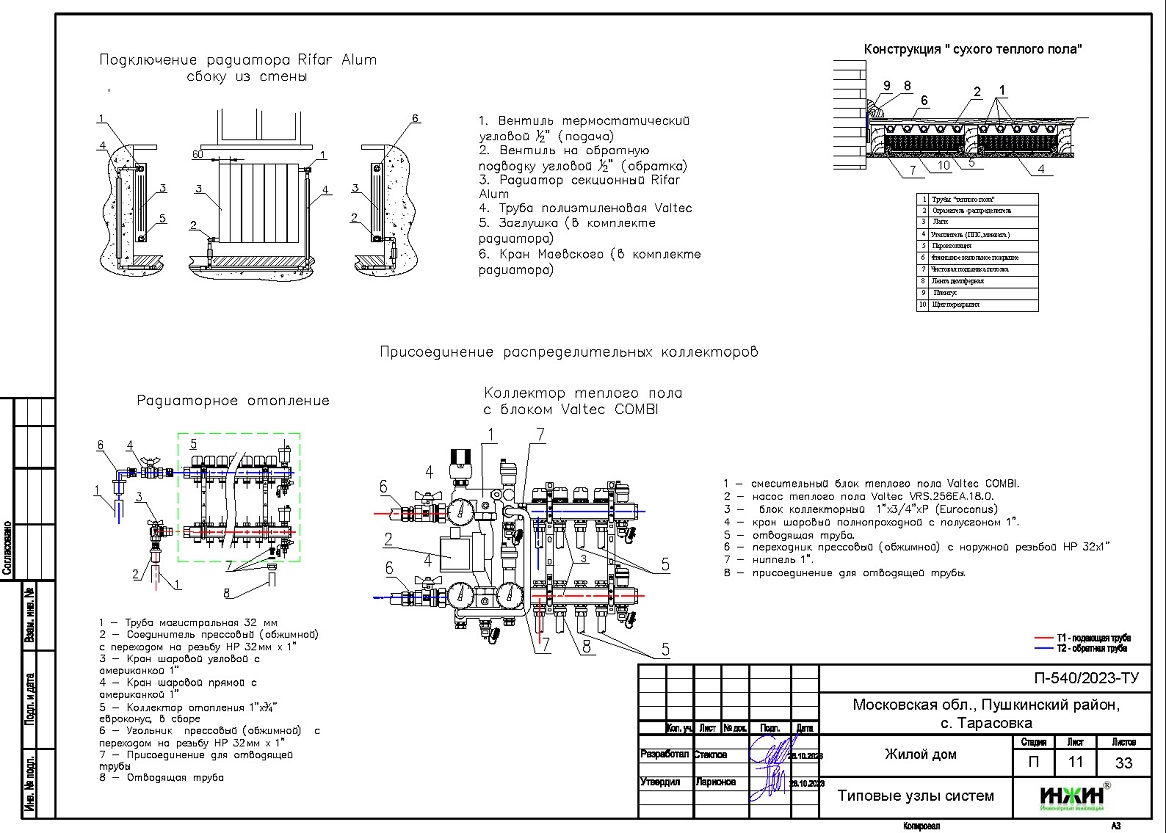

o Подобраны приборы для отопления дома: секционные алюминиевые радиаторы RIFAR ALUMс боковым подключением;
o Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
o Трубы отопления из полиэтилена Valtec;
o Теплоизоляция трубопроводов отопления Valtec, толщиной 6мм;
o Теплоноситель в системе радиаторного отопления дома – подготовленная вода.
Водяной теплый пол дома в Тарасовке (проект теплого пола).
o Водяной теплый пол в доме предусмотрен на площади 37 м.кв., 8 петель, коллектор теплого пола Valtec на 9 отводов;
o Предусмотрен насосно-смесительный узел для теплоснабжения водяного теплого пола в котельной (на контуре отопления);
o Трубопроводы теплого пола – сшитый полиэтилен Valtec, основание - плиты пенополистирольные с покрытием и фиксирующими бобышками EasyFix L (Формат);
o Регулирование температуры теплого пола - общее, на смесительном узле.
