Разработаны инженерные системы для дома 104 м.кв.
Для дома и бани со стенами из бревна (утеплитель кровли - минеральная вата 200мм), площадью 104 м.кв., расположенного в дер. Бездедово Ногинского районаМосковской области, разработаны проекты внутренних инженерных систем: электрики, котельной, отопления, водоснабжения и канализации.
В проекте отопления, водоснабжения и канализации, по заданию Заказчика, предусмотрены следующие основные технические решения:
- Вариант котельной и отопления «Комфортный», с дополнительным GSM-контроллером ZONT для контроля работы газового и электрического котлов отопления;
- Предусмотрено два теплогенератора - основной настенный газовый котел Vaillant, мощностью 28 кВт и резервный - электрический котел Protherm RAY (СКАТ), мощностью 18 кВт,которые размещены в помещении котельной хозблока;
- Контуры теплоснабжения котельной – радиаторное отопление дома (проектируемого), теплый пол дома (проектируемого), радиаторное отопление бани и хозблока, теплый пол бани и горячее водоснабжение всех строений снакопительным бойлером Vaillant uniSTOR, которые подключены к распределительному коллектору Meibes;
- Выполнен расчет отопления, расход тепла на отопление составил, соответственно, для хозблока - 8,46 кВт, удельные теплопотери 215,8 Вт/м.кв., для бани - 8,1 кВт, удельные теплопотери 162,1 Вт/м.кв.;
- Отопление и водоснабжение дома с баней в дер. Бездедово предусмотрены по коллекторно-лучевой схеме, с трубопроводами из металлопластика Valtec;
- Приборы для системы отопления хозблока и бани - стальные панельные радиаторы KERMI с нижним подключением (из пола);
- Водяной теплый пол в бане предусмотрен на площади 58 м.кв., коллектор теплого пола Valtec- на 8 отводов;
- Водоснабжение в хозблоке и бане предусмотрено с рециркуляцией горячей воды через полотенцесушители, выполнен расчет 18-и точек внутреннего водопровода;
- Внутренняя канализация безнапорная, отвод стоков от санитарно-технических приборов предусмотрен в септик, выполнен расчет 13-и точек канализации.
Стоимость проекта отопления водоснабжения и канализации дома в дер. Бездедово- 18 360 руб. со скидкой 10%, проект котельной бесплатно, объем проекта отопления 48 листов.

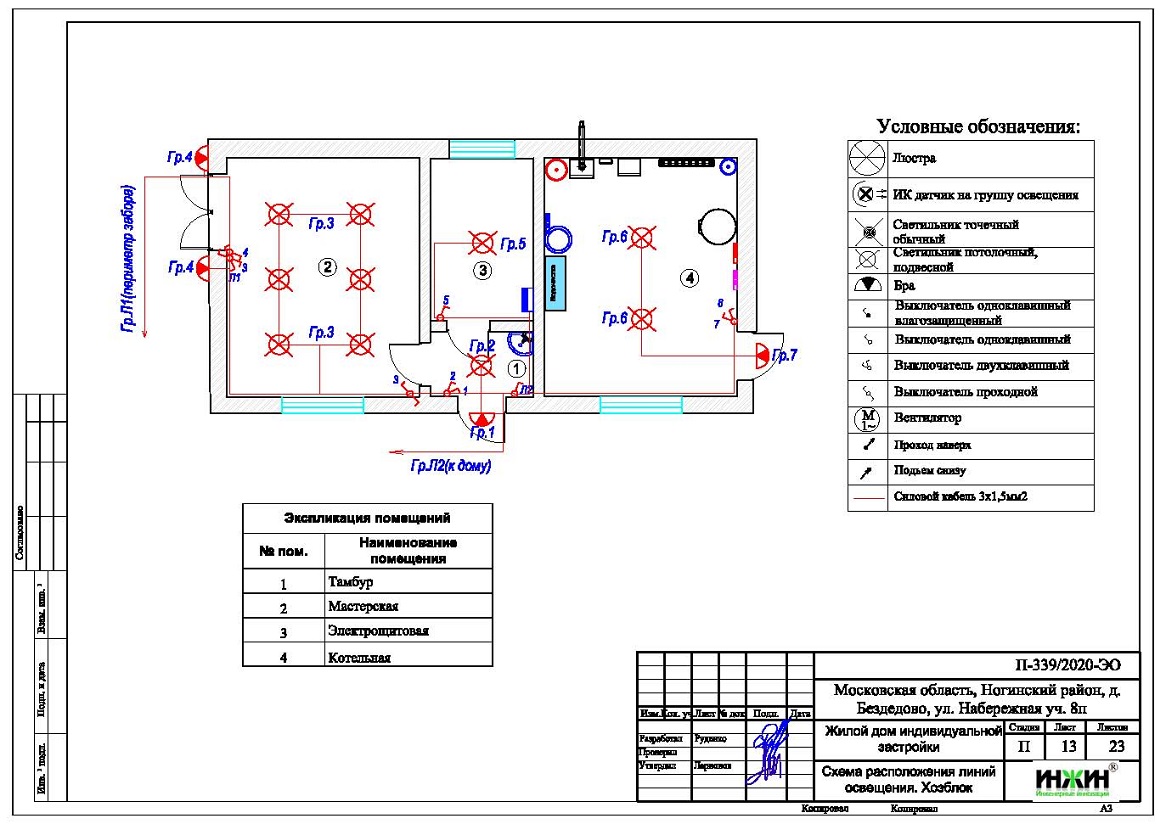

Проект электрики дома с баней в дер. Бездедово содержит следующие технические решения:
- Выполнен расчет схемы электроснабжения, электрическая мощность всех строений составила 31,35 кВт, с учетом коэффициента спроса 0,45, принятого согласно СП 256.1325800.2016;
- Автоматические выключатели (УЗО) в количестве 53 шт., которые размещены в распределительном щите ABB (навесной корпус);
- Электропроводка предусмотрена скрытым способом, в конструкции стен и пола дома и бани;
- Общая протяженность электропроводки 815 метров;
- Резервное электропитание дома с баней при помощи однофазного инвертора CyberPower CPS 7500 PRO мощностью 5 кВт.
Цена проекта электрики – 8 892 руб. со скидкой 10%. Объем проекта электрики – 23 листа.
Подробное описание выполненного проекта электрики дома с баней в дер. Бездедово.
Заказать проект электрики дома дистанционно.
09 июля 2020 года
