Монтаж отопления дома 650 м.кв. с гаражом в пос. Томилино
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Объект: жилой загородный дом площадью 650 м.кв., гараж площадью 73 м.кв. в пос. Томилино Московской области
Монтаж отопления, водоснабжения и канализации: вариант "Комфортный".
Стоимость системы отопления, водоснабжения и канализации: 2 196 369 руб., с учетом скидки в размере стоимости проекта
Продолжительность работ: 4 месяца
Сдача в эксплуатацию: 2010 год
Монтаж системы отопления, водоснабжения и канализации частного дома в поселке Томилино выполнен по проекту нашей компании.
Характеристика работ по монтажу котельной, систем отопления, водоснабжения и канализации.
Котельная (монтаж котельной).
Реализована на базе двух котлов Beretta (поставка Заказчика). Один котел ведущий - выполняет роль основного теплогенератора, второй ведомый – подключается по мере необходимости. Каскадное управление котлами производится автоматикой Kromschröder (Германия), которая также обеспечивает погодное регулирование. Второй котел также выполняет функцию резервного при выходе из строя основного котла.
Состав котельной:
- Два котла Beretta (Италия) общей мощностью 110 кВт (поставка Заказчика) с чугунными теплообменниками и атмосферными газовыми горелками;
- Четыре контура котельной – отопление дома, отопление гаража, теплый пол, горячее водоснабжение;
- Распределительный коллектор котельной с насосно-смесительными узлами и гидравлической стрелкой Meibes, полной заводской готовности;
- Для приготовления горячей воды используется бойлер Beretta (Италия), объемом 200 литров (поставка Заказчика);
- Расширительные баки отопления и горячего водоснабжения Reflex (Германия);
- Насосы циркуляционные Grundfos;
- Трубы дымоходные внутри котельной - Rosinox (Россия) однослойные, из нержавеющей стали. Дымоходные трубы из котельной до кровли – исполнение Заказчика;
- Автоматика котельной Kromschröder (Германия), два блока - основной и дополнительный.
Автоматизация (вариант «Комфортный»).
- Автоматическое регулирование отопления по наружной температуре (погодное регулирование) при помощи Kromschröder Е8.0634 (основной блок). При этом, основной блок устанновлен непосредственно в лицевую панель котла Beretta Novella;
- Автоматическое поддержание заданной температуры контуров отопления дома и гаража, теплых полов и горячего водоснабжения (Kromschröder Е8.0634);
- Автоматическое подключение резервного котла (Kromschröder Е8.1124 – дополнительный блок), каскадное управления котлами.
Система радиаторного отопления (монтаж отопления).

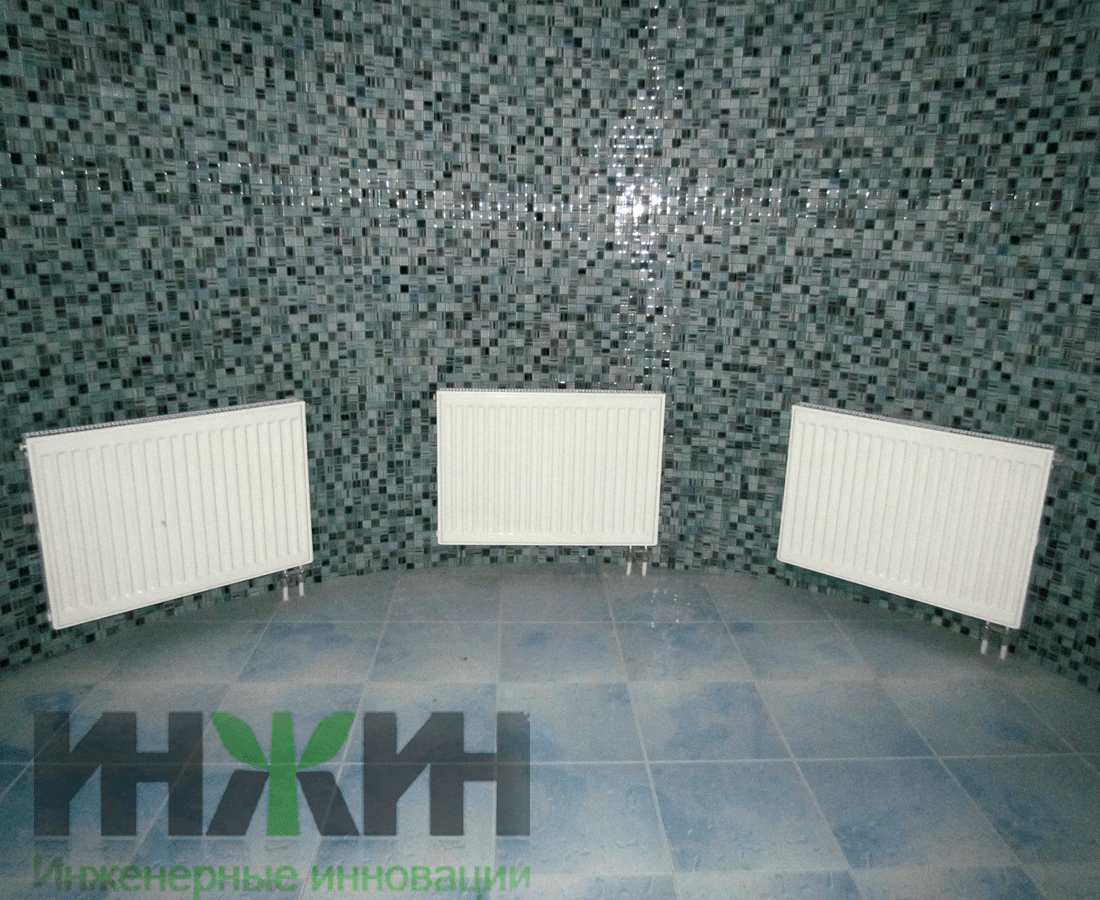

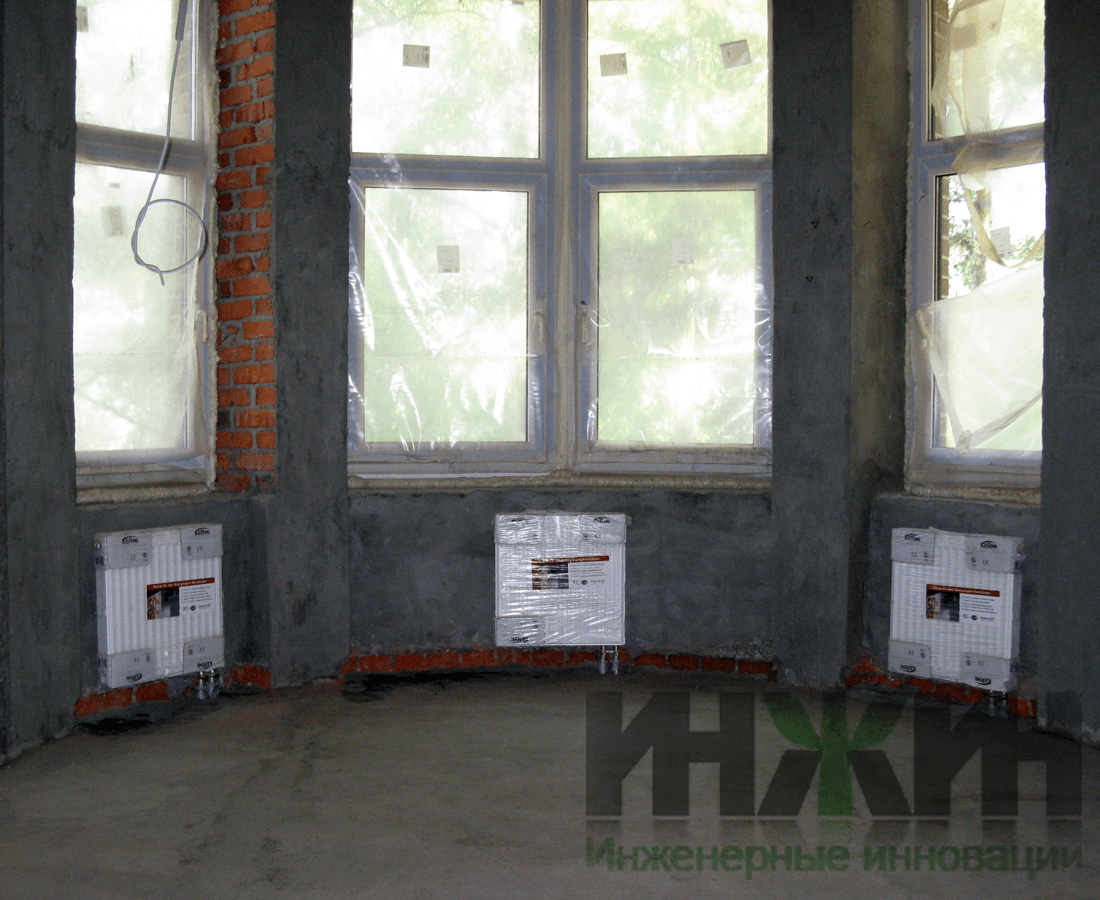

- Установлено 52 радиатора Kermi с нижним подключением, а также 6 строенных в пол конвекторов "Изотерм" с вентиляторами;
- Материалы магистральных трубопроводов отопления – полипропилен Dizayn, материал подводящих трубопроводов – металлопластик Valtec, уложено 1 356 метров трубопроводов различного диаметра;
- Монтаж трубопроводов отопления и выполнен скрытым способом, в стяжке пола;

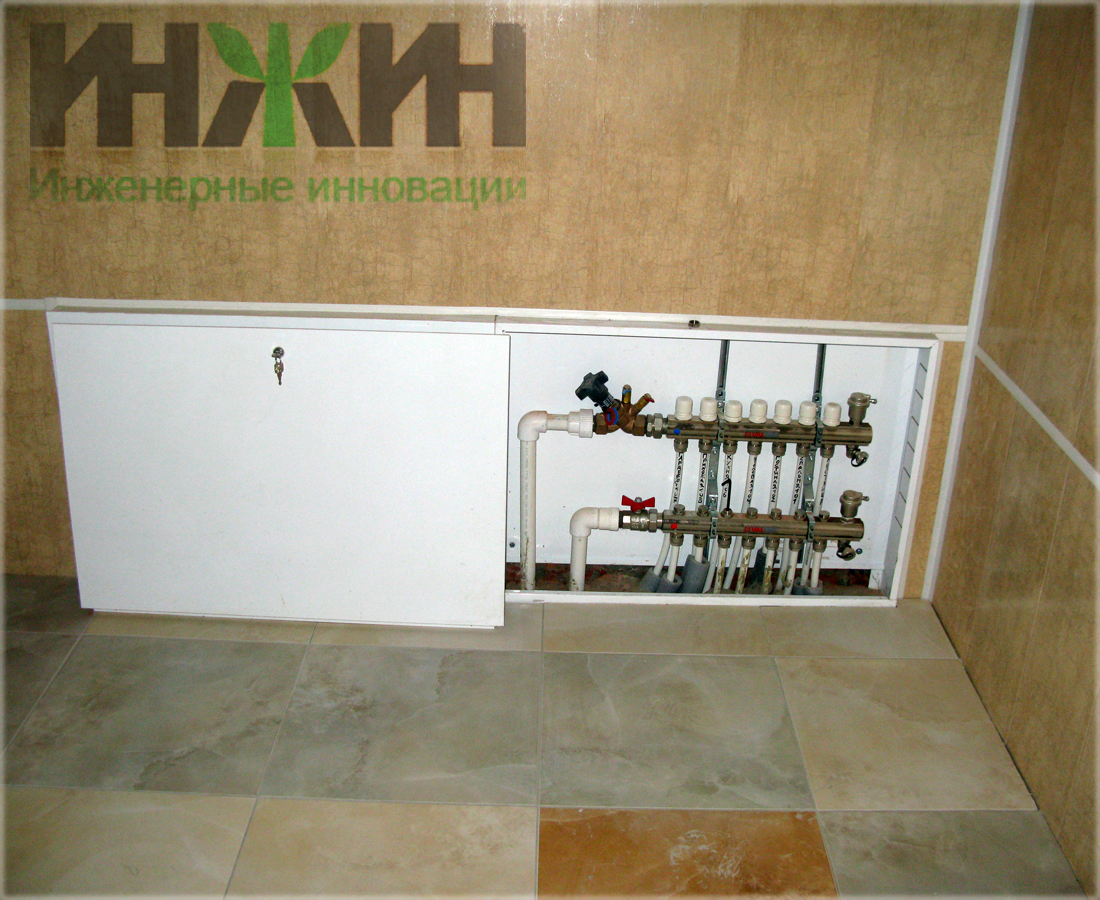

- Смонтировано 4 коллектора отопления Valtec на 5, 7 и 9 отводов. Коллекторные шкафы наружного и встроенного исполнения;
- Все трубопроводы утеплены трубным утеплителем Энергофлекс Супер, толщиной 9мм.
Система теплых полов (монтаж теплого пола).

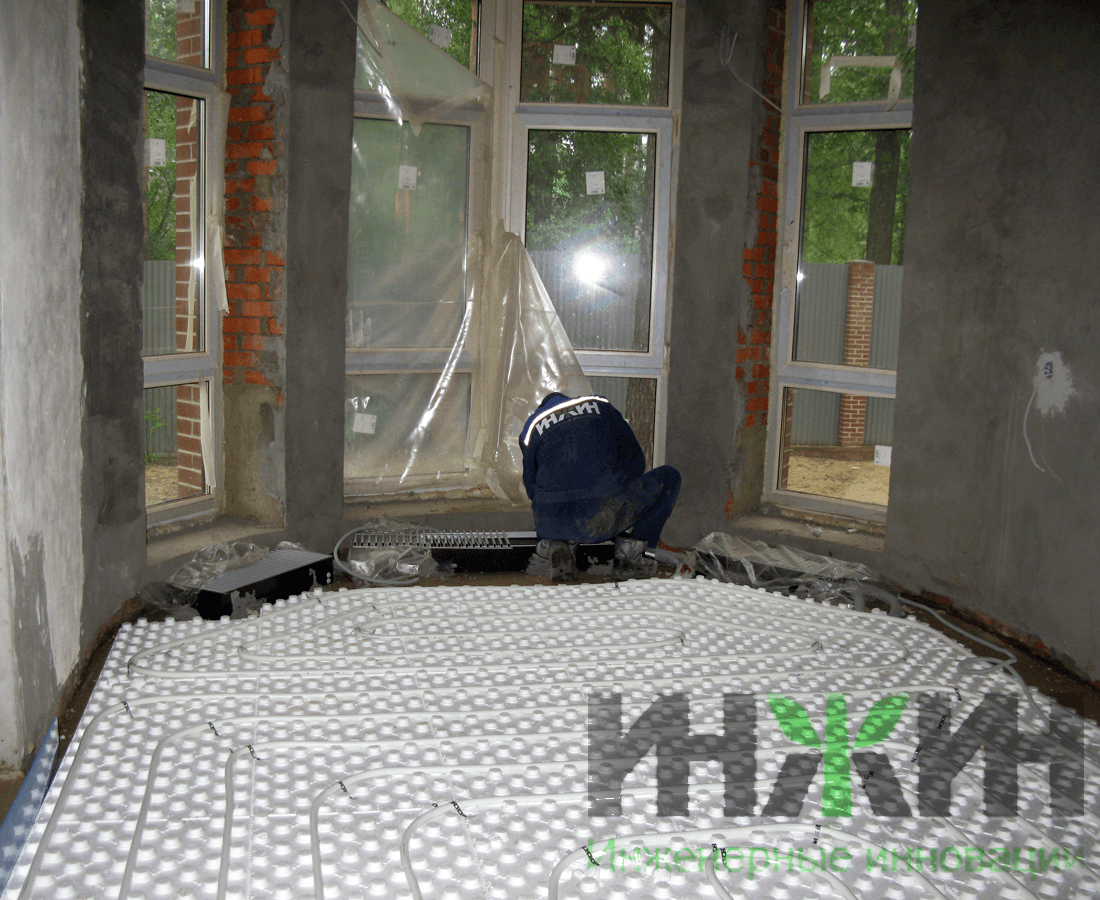

- Водяной теплый пол смонтирован на площади 230 м.кв., 15 петель;
- Трубопроводы теплого пола - металлопластик Valtec, произведена укладка 1 800 м.п. трубы;
- Установлено три распределительных коллектора с расходомерами Valtec на 3 и 6 отводов;
- Теплые полы в санузлах выполнены путем подключения к контуру рециркуляции горячей воды. Управление температурой теплых полов в санузлах реализовано при помощи блоков UNIBOX E RTL, производства Oventrop;
- Основа теплого пола – пенополистирол "Формат" FT40/20 (белый);
- Управление теплым полом – общее, контуром котельной.
Внутренний водопровод.
- Схема внутреннего водоснабжения – тройниковая тупиковая;
- Выполнено ручное переключение источника холодной воды (скважина/поселковый ввод);
- Трубопроводы системы водоснабжения – армированный полипропилен Dizayn OXY-PLUS, выполнена укладка 226 метров трубы;

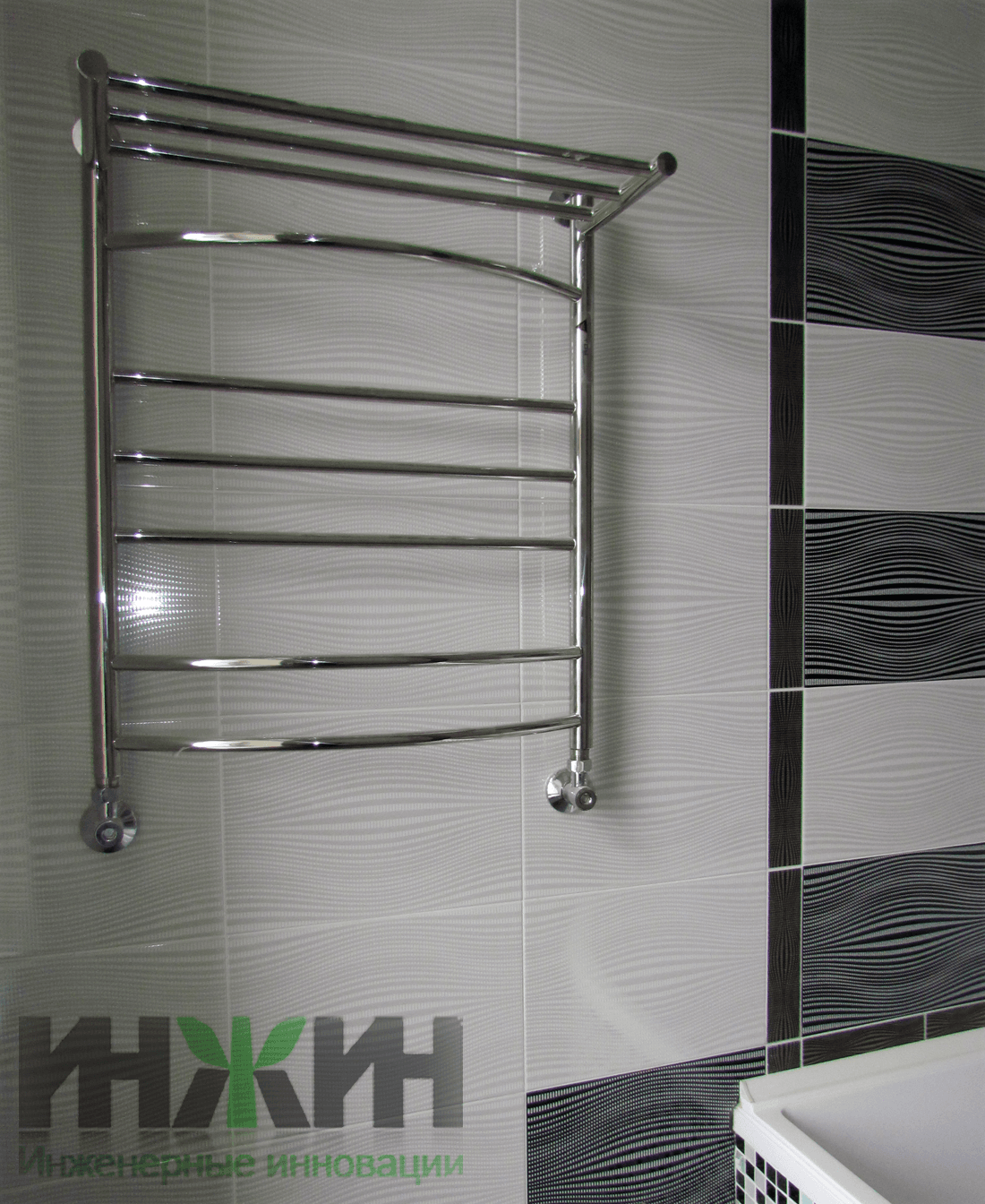

- В системе горячего водоснабжения предусмотрена рециркуляция горячей воды, к контуру которой подключены полотенцесушители и теплые полы в санузлах;
- Смонтировано 36 точек водоснабжения и полотенцесушителей.
Внутренняя канализация.
- Выполнен монтаж 28-и точек подключения канализации;
- Трубопроводы канализации – раструбные Синикон, проложено 98 метров труб диаметром 50 и 110мм;
- Установлен обратный клапан HL 710.1 с ручным управлением;
- Все трубопроводы канализации утеплены трубным утеплителем Энергофлекс Супер, толщиной 13мм.
Работа - призер всероссийской акции «Монтажный марафон»
