Выполненный монтаж

Объект: жилой дом площадью 320 кв.м. с гостевым домом.

Монтаж отопления, водоснабжения и канализации: вариант "Комфортный".

Стоимость (цена) системы отопления, водоснабжения и канализации 1 230 224 руб., подробно >>>

Продолжительность работ: 3 месяца

Сдача в эксплуатацию: 2011 год

     Монтаж отопления, водоснабжения и канализации частного дома выполнен по проекту нашей компании. Посмотреть фрагменты проекта отопления, водоснабжения и канализации частного дома площадью 320 м.кв.

     В ходе монтажа отопления частного дома проектный настенный котел Baxi Luna 3 Comfort 1.310Fi (Италия) мощностью 31 кВт был заменен на напольный чугунный котел Rapido GA110/46E (Германия), мощностью 51 кВт (по запросу Заказчика).

Характеристика смонтированных систем отопления, водоснабжения и канализации.

Система отопления.

Отопление основного и гостевого дома реализовано на основе системы радиаторного отопления. В гостевом доме произведена реконструкция отопления (радиаторы не менялись). Индивидуальная котельная размещена в доме, для отопления гостевого дома между домом и гостевым домом проложена теплотрасса.

Комфортный режим реализован с поддержанием функций:

- погодного регулирования;

- автоматического поддержания заданной температуры в контурах отопления и горячего водоснабжения.

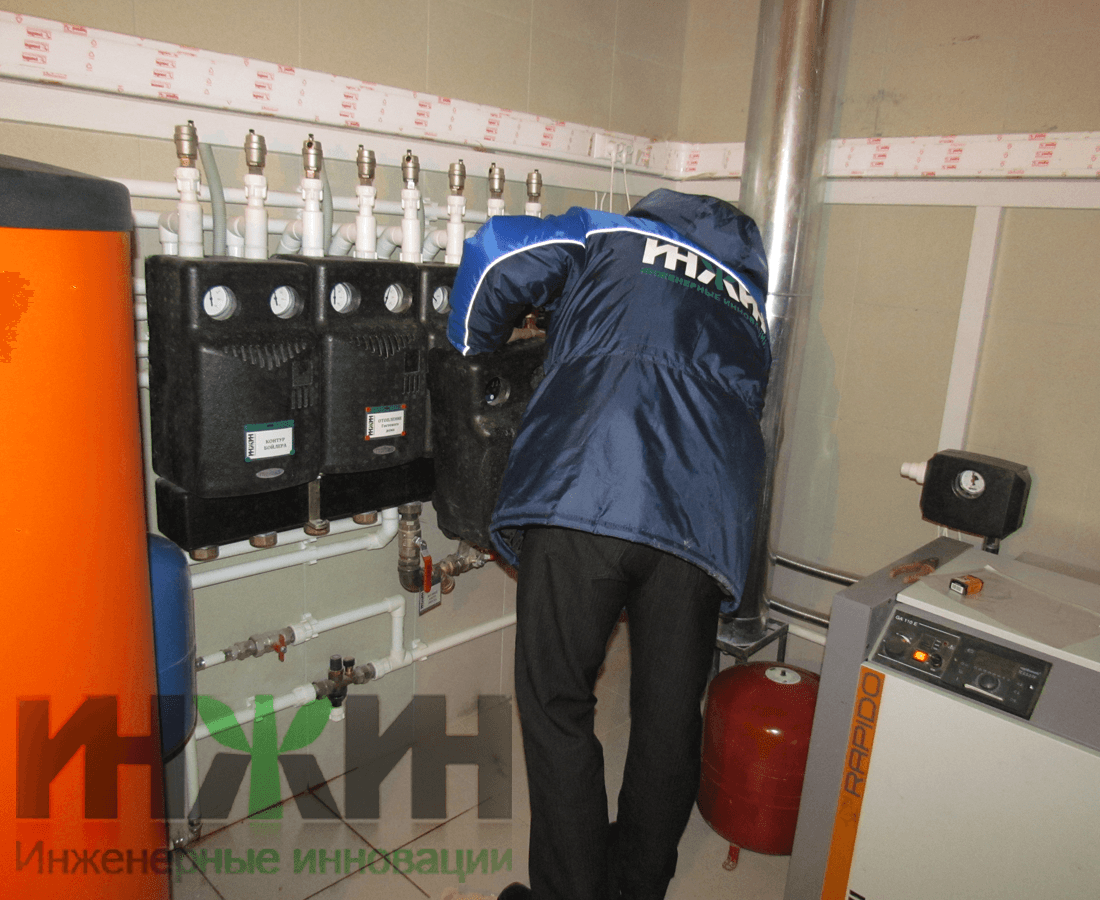

Монтаж котельной.

Смонтирована на основе напольного котла Rapido GA110/46E (Германия), мощностью 51 кВт. На горелку котла установлен набор форсунок для работы на сжиженном газе (топливо – жидкий газ из резервуара).

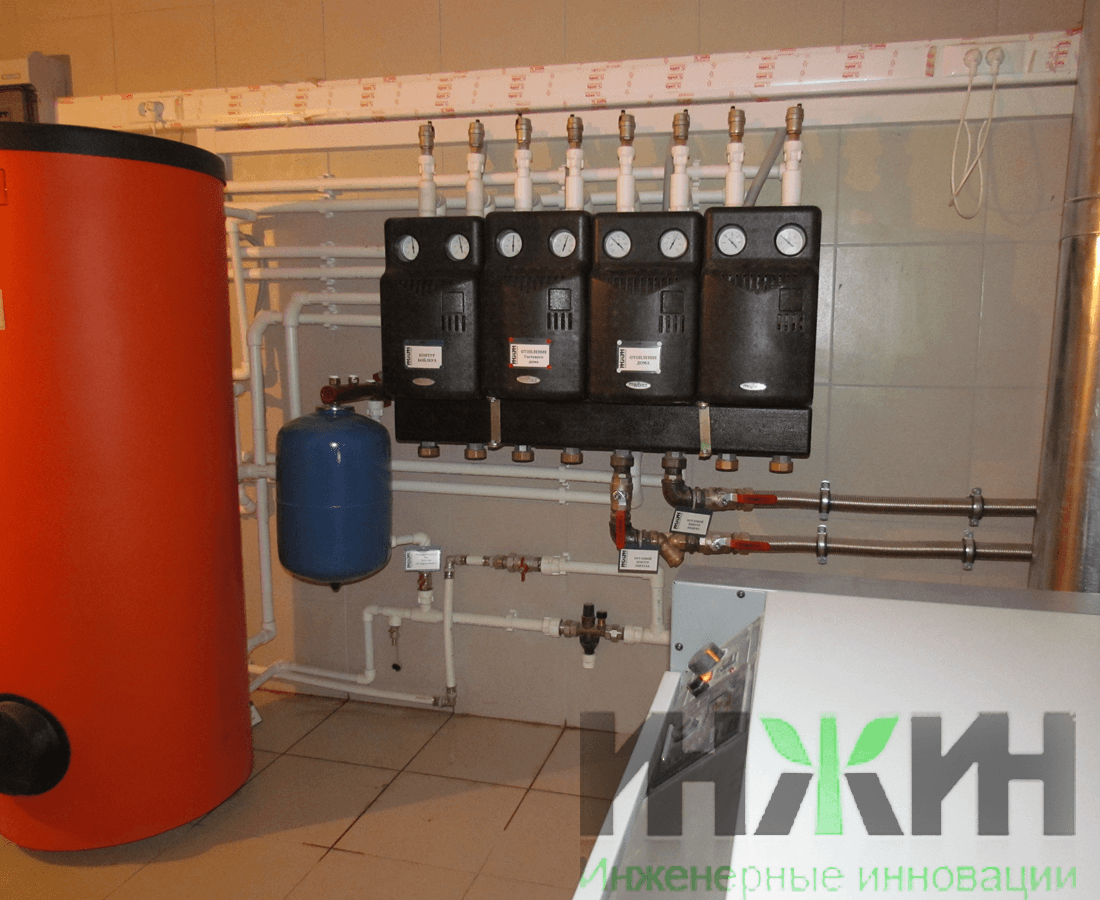

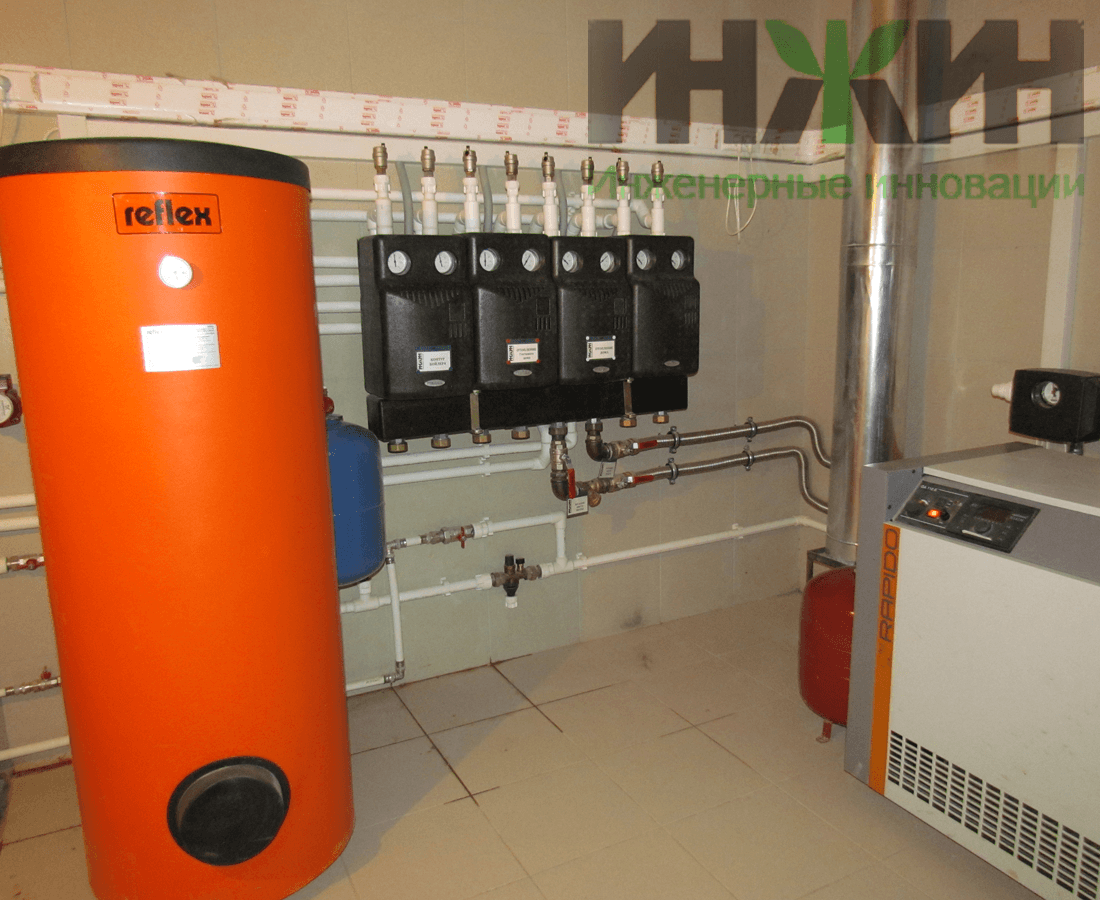

Состав котельной:

- Котел напольный Rapido GA110/46E (Германия), мощностью 51 кВт с чугунным теплообменником и атмосферной горелкой, оснащенной комплектом для работы на сжиженном газе;

- Смонтировано четыре контура котельной – отопление дома, отопление гостевого дома, теплый пол, горячее водоснабжение;

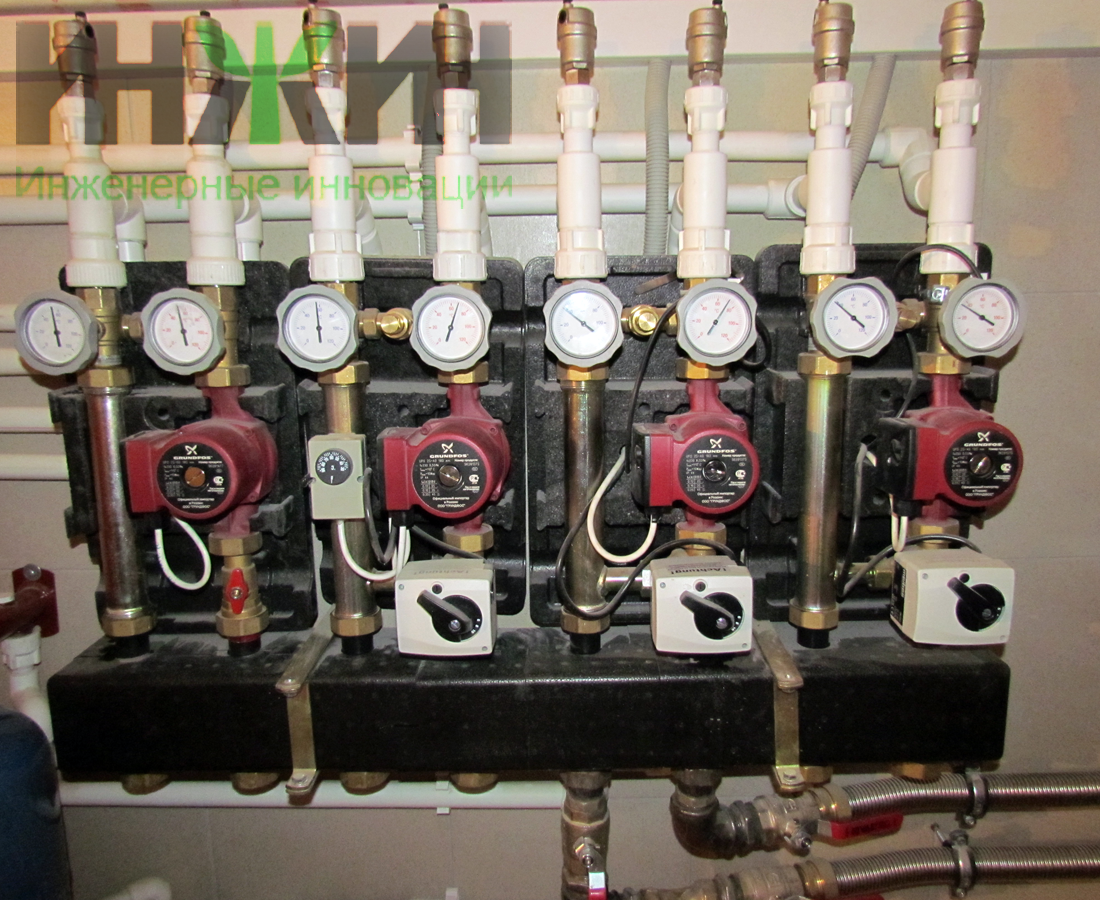

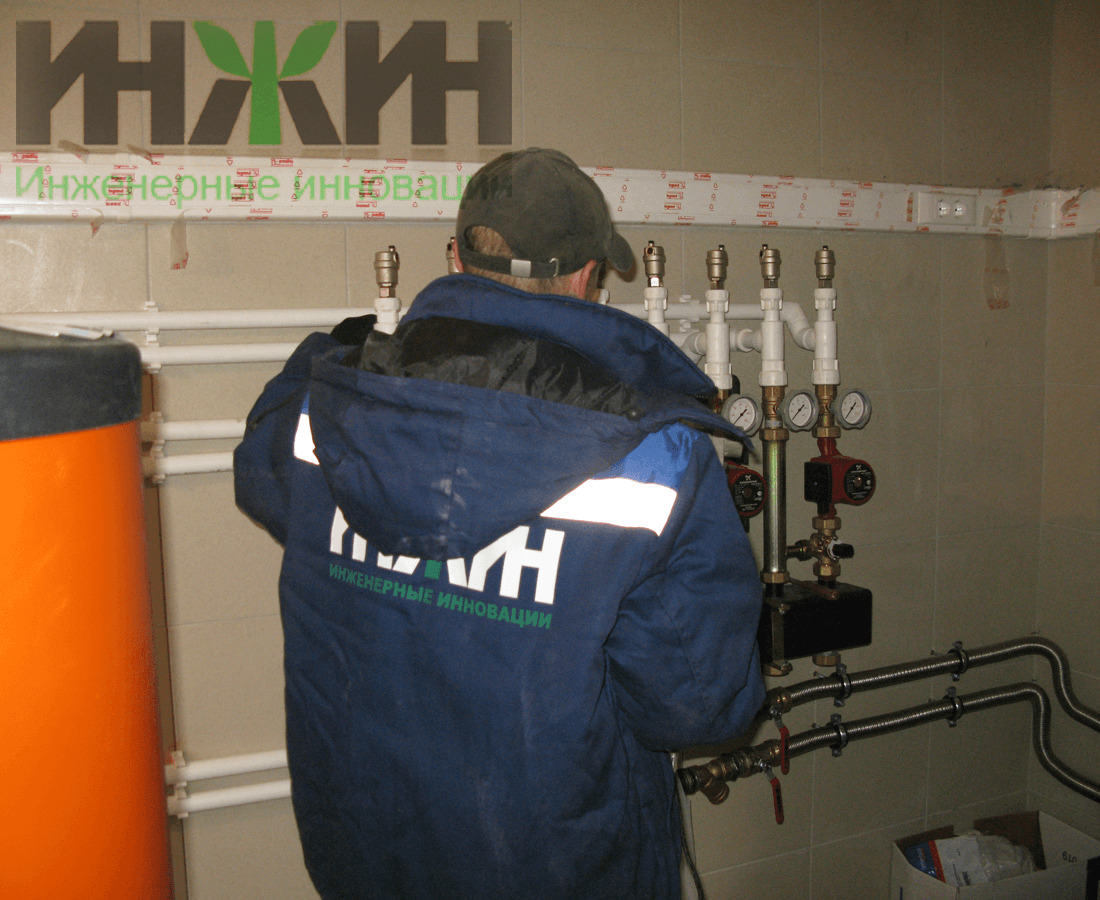

- Распределительный коллектор котельной с насосно-смесительными узлами и гидравлической стрелкой Meibes (Германия), полной заводской готовности;

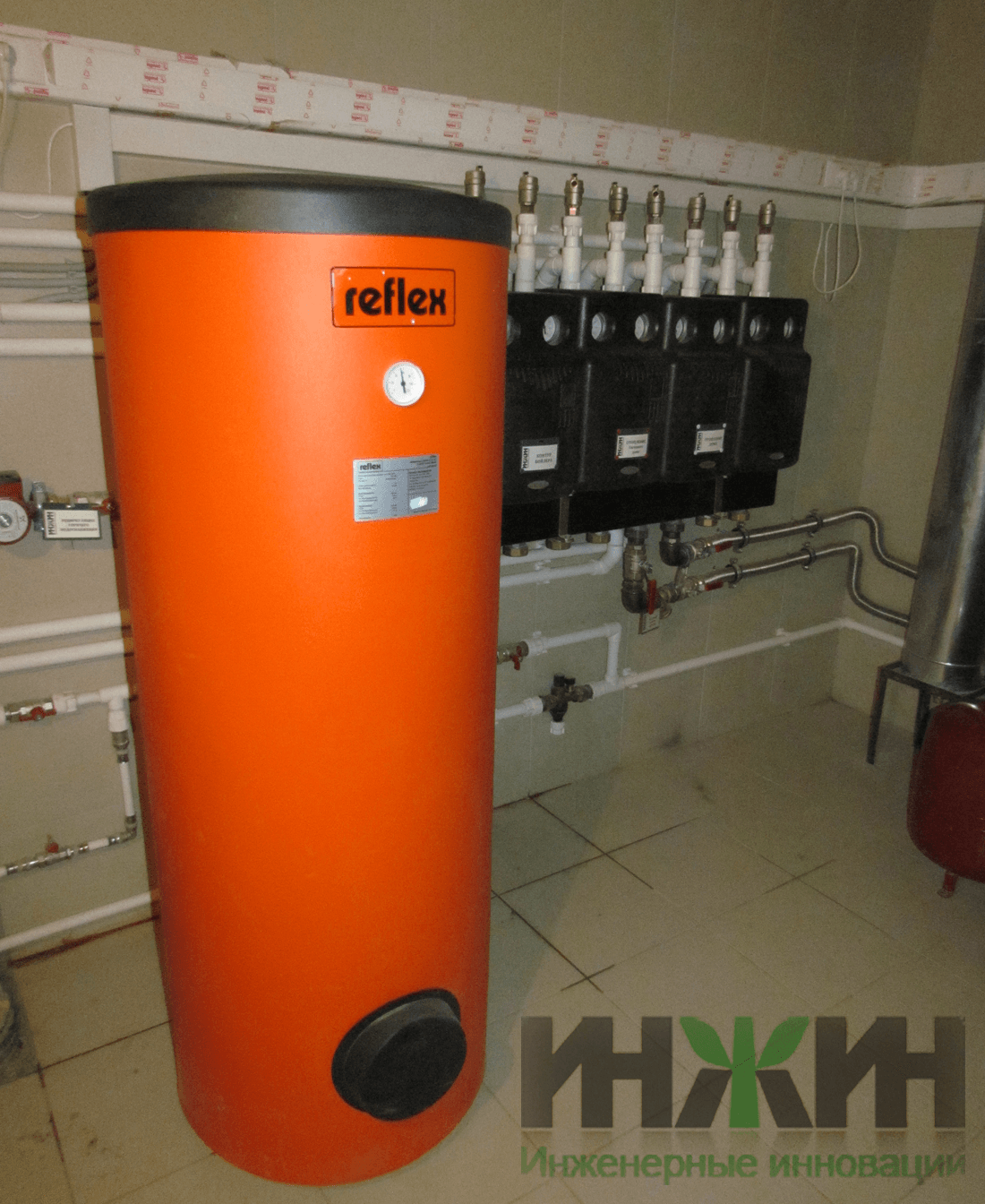

- Для приготовления горячей воды установлен бойлер Reflex SF200, объемом 200 литров;

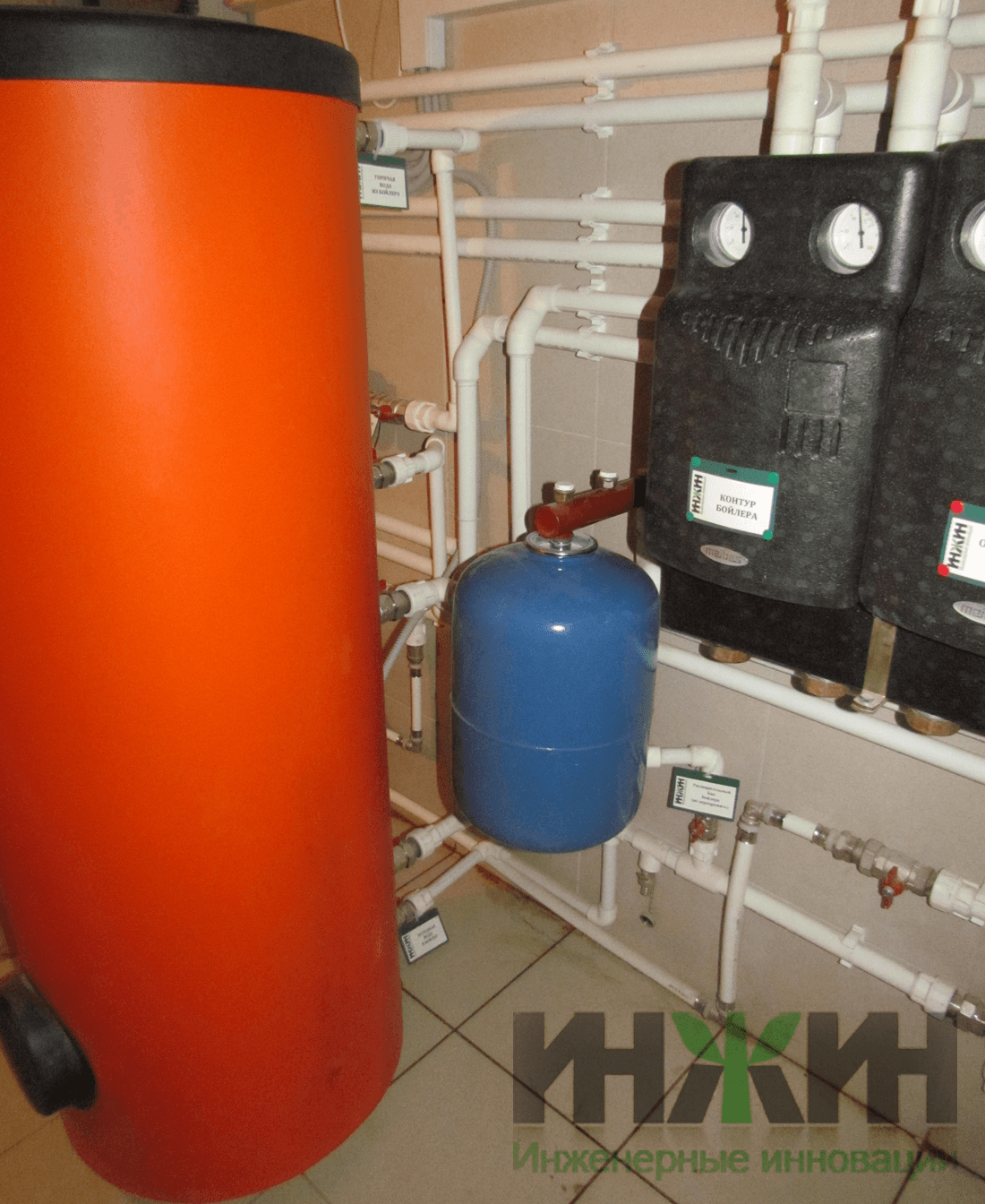

- Расширительные баки отопления и горячего водоснабжения  Reflex (Германия);

- Насосы циркуляционные Grundfos (Дания);

- Трубы дымоходные внутри котельной - Rosinox (Россия) однослойные, из нержавеющей стали.  Дымоходные трубы из котельной до кровли – двухслойные (исполнение Заказчика);

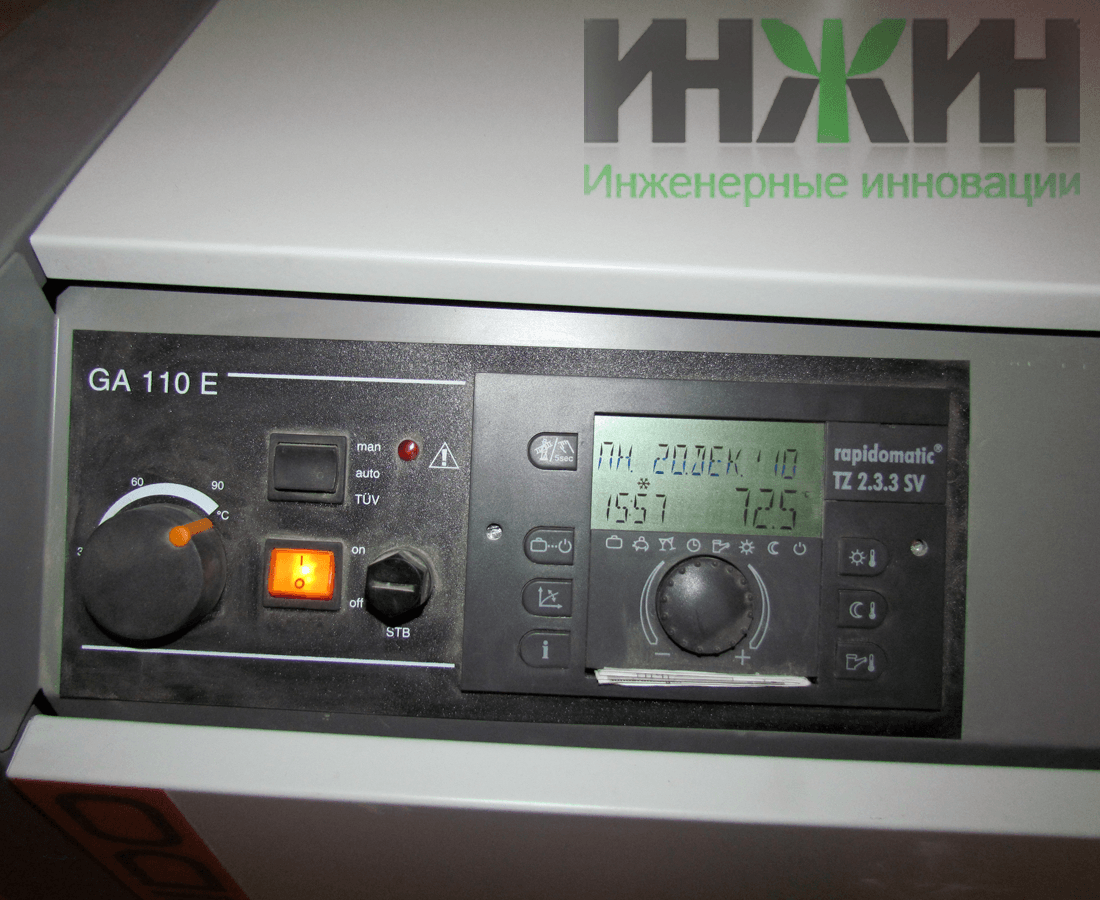

- Автоматика котельной Rapido (Германия), один блок Rapidomatic TZ2.3.3S, установленный в лицевую панель котла.

Автоматизация (вариант «Комфортный»).

- Автоматическое регулирование отопления по наружной температуре (погодное регулирование);

- Автоматическое поддержание заданной температуры контуров отопления, теплых полов и горячего водоснабжения.

Монтаж системы радиаторного отопления.

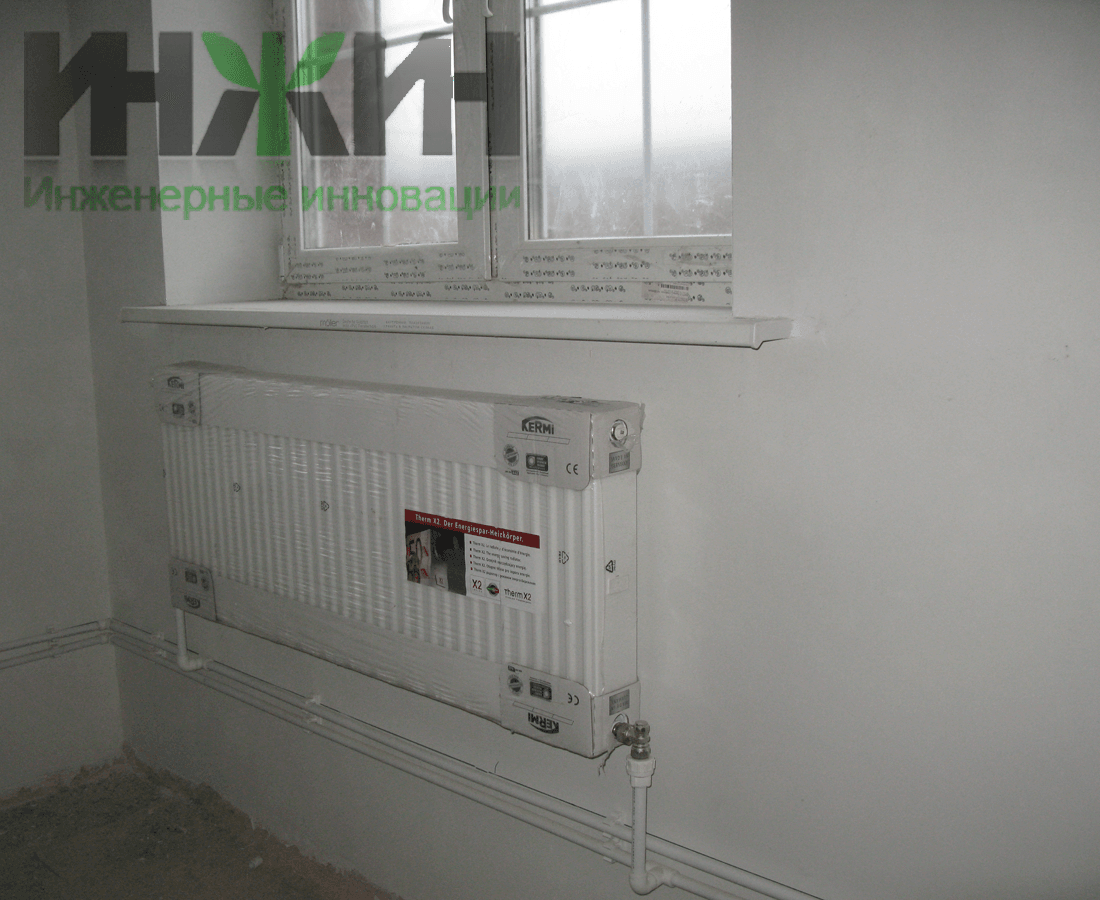

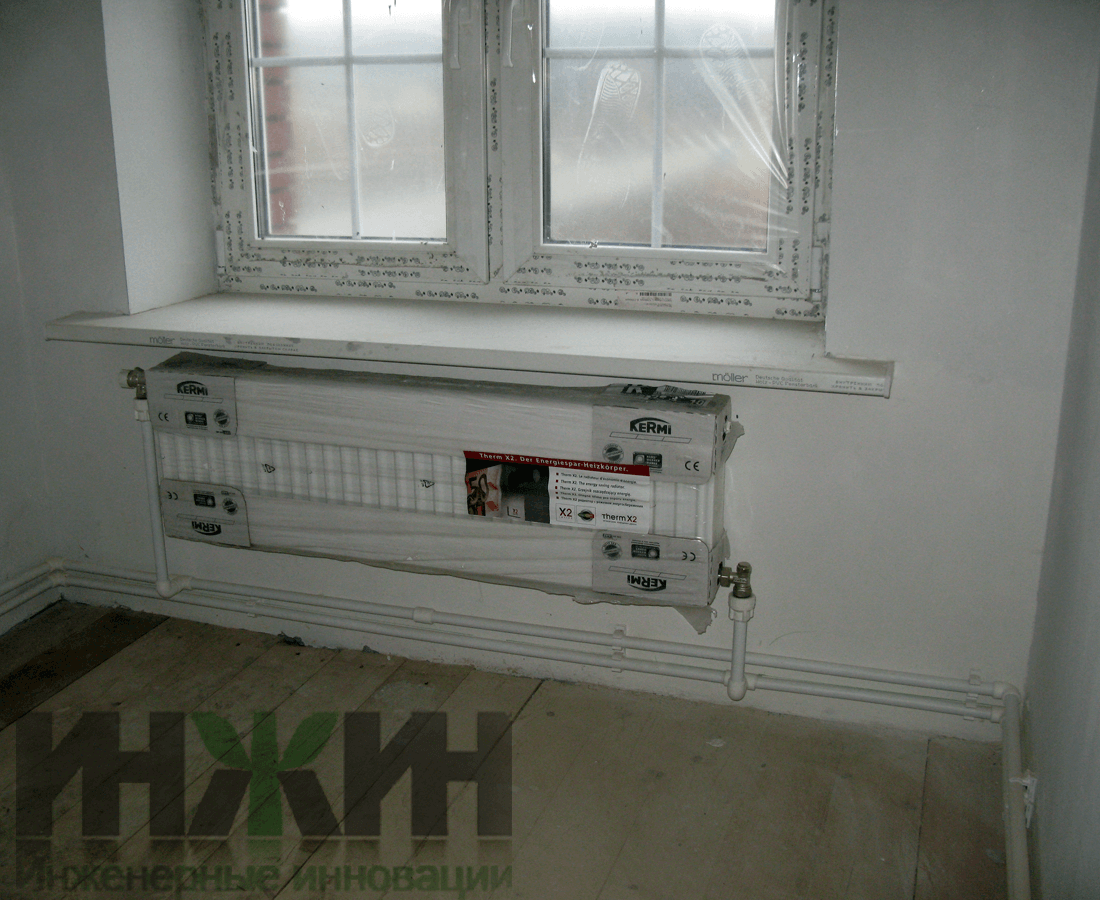

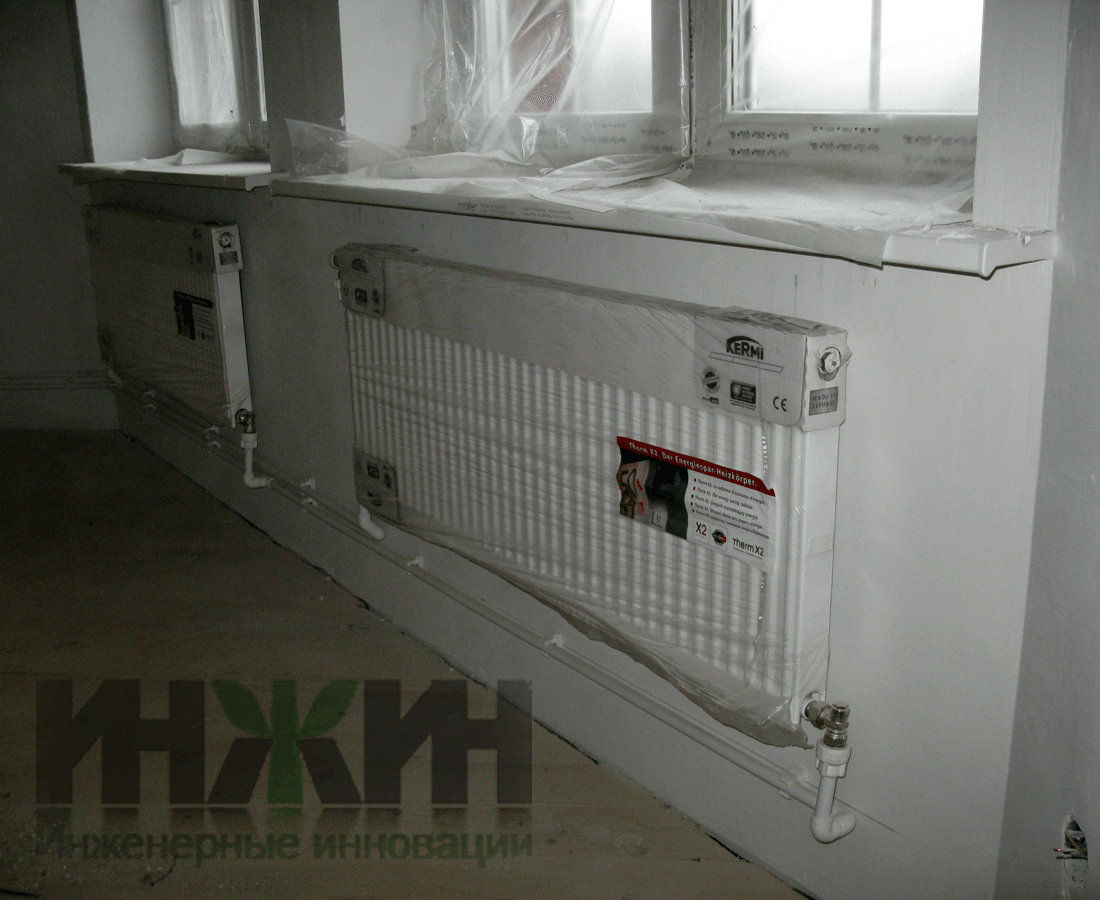

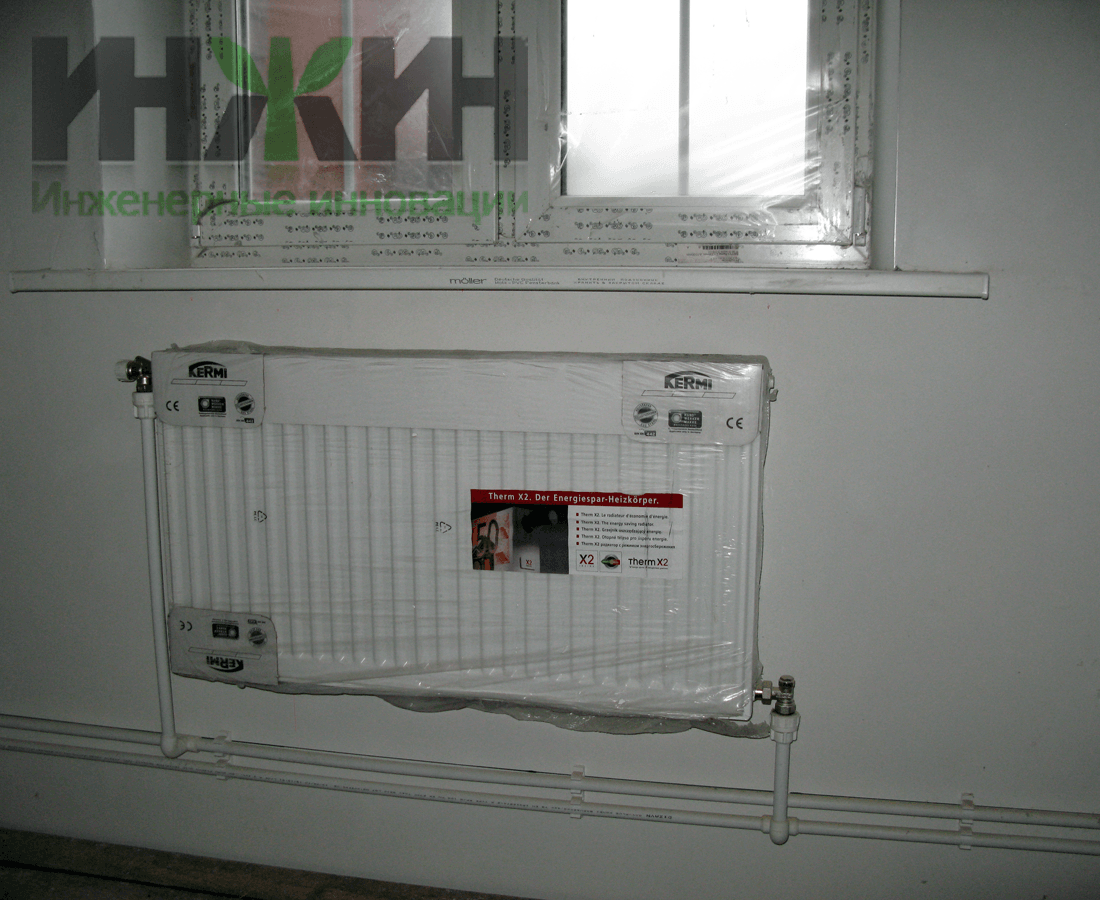

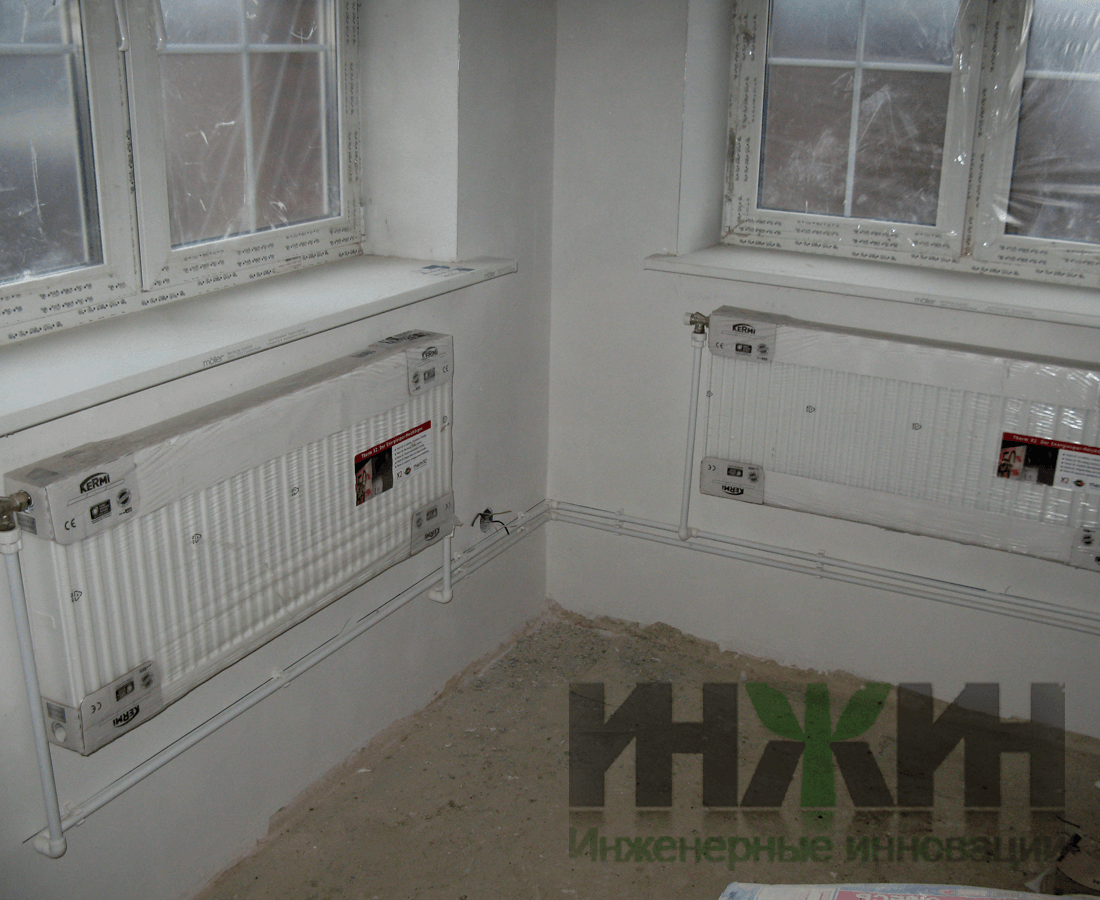

- Радиаторное отопление смонтировано с использованием стальных панельных радиаторов Kermi (Германия) с подключением сбоку. Выполнен монтаж 31-го радиатора отопления;

- Схема радиаторного отопления двухтрубная, с принудительной циркуляцией теплоносителя;

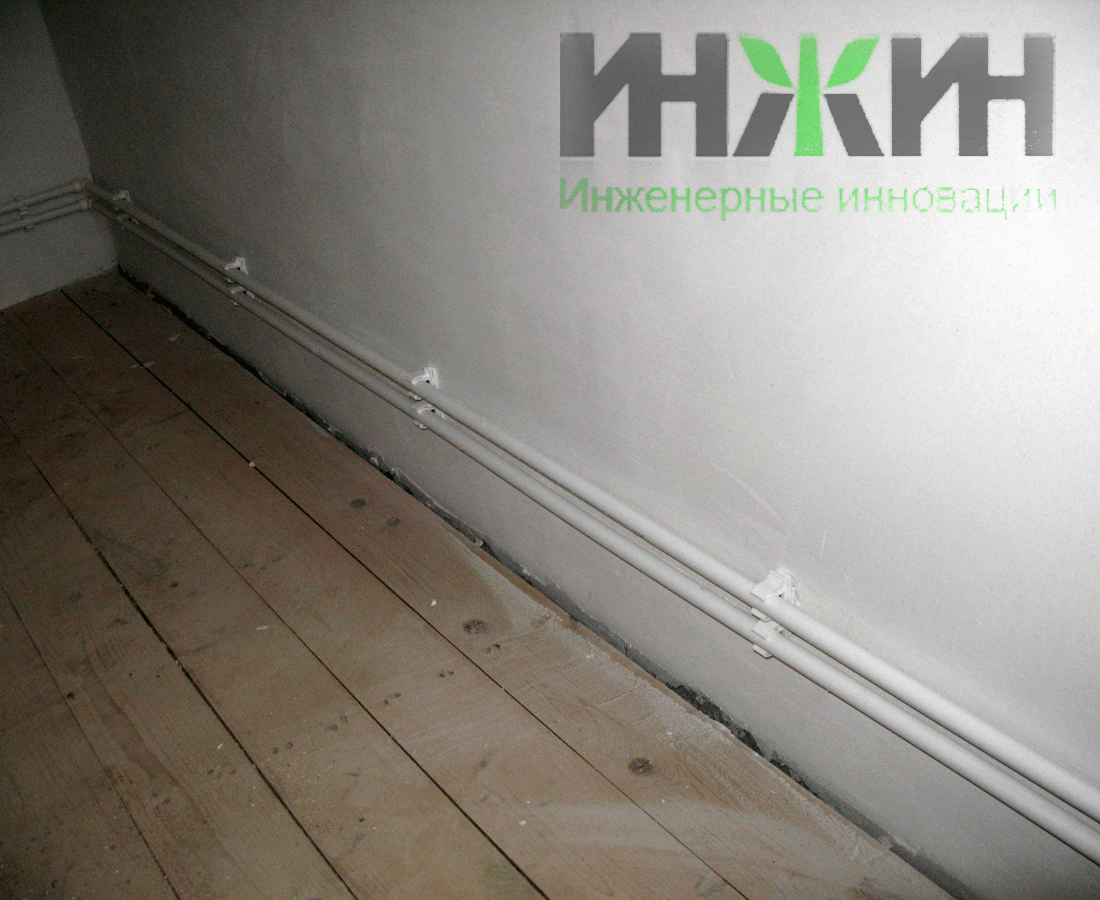

- Монтаж трубопроводов отопления и водоснабжения выполнен открытым способом – по стенам внутренних помещений дома, материал трубопроводов отопления – полипропилен Dizayn (Турция.

Система теплоснабжения гостевого дома.

- Трубопроводы теплоснабжения гостевого дома – армированный полипропилен Dizayn, OXY-PLUS (Турция). Выполнена замена трубопроводов отопления и переподключение радиаторов;

- Уложена теплотрасса между домом и гостевым домом, длиной 26 метров, из утепленного трубопровода Uponor Quattro (Финляндия).

Монтаж теплого пола.

- Площадь теплого пола – 50 м.кв. Схема теплых полов – коллекторная, смонтированы коллекторы полной заводской готовности Valtec (Италия), со встроенными регуляторами расхода и регулирующими вставками. Управление температурой теплого пола осуществляется автоматикой котельной;

- Трубопроводы теплого пола - металлопласт Valtec (Италия);

- Напольный утеплитель – пенополистирол «Формат» (Россия).

Внутренний водопровод.

- Схема внутреннего водоснабжения – тройниковая тупиковая;

- Смонтировано 26 точек водоснабжения;

- Трубопроводы системы водоснабжения – армированный полипропилен Dizayn, OXY-PLUS (Турция);

- В системе горячего водоснабжения выполнена рециркуляция горячей воды;

- На всех точках подключения потребителей воды предусмотрена запорная арматура.

Внутренняя канализация.

- Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;

- Выполнен монтаж 11-и точек подключения канализации;

- Трубопроводы канализации – полипропилен Политрон (Россия) и Ostendorf  (Германия).

Работа - призер всероссийской акции «Монтажный марафон»

Более подробно стоимость оборудования и монтажа отопления, водоснабжения и канализации дома приведена в таблице.
