Монтаж отопления таунхауса площадью 195 м.кв.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Объект: таунхаус площадью 195 кв.м. в Красногорском районе Московской области, КП "Сабурово Парк"
Монтаж отопления, водоснабжения и канализации: вариант «Комфортный»
Стоимость оборудования и работ: 785 755 руб., с учетом скидки в размере 35 969 руб. Частично оборудование приобретено Заказчиком.
Продолжительность работ: 35 дней
Сдача в эксплуатацию: 2016 год
Монтаж отопления, водоснабжения и канализации выполнен по проекту сторонней организации.
Характеристика выполненных работ по монтажу систем отопления, водоснабжения и канализации тунхауса.

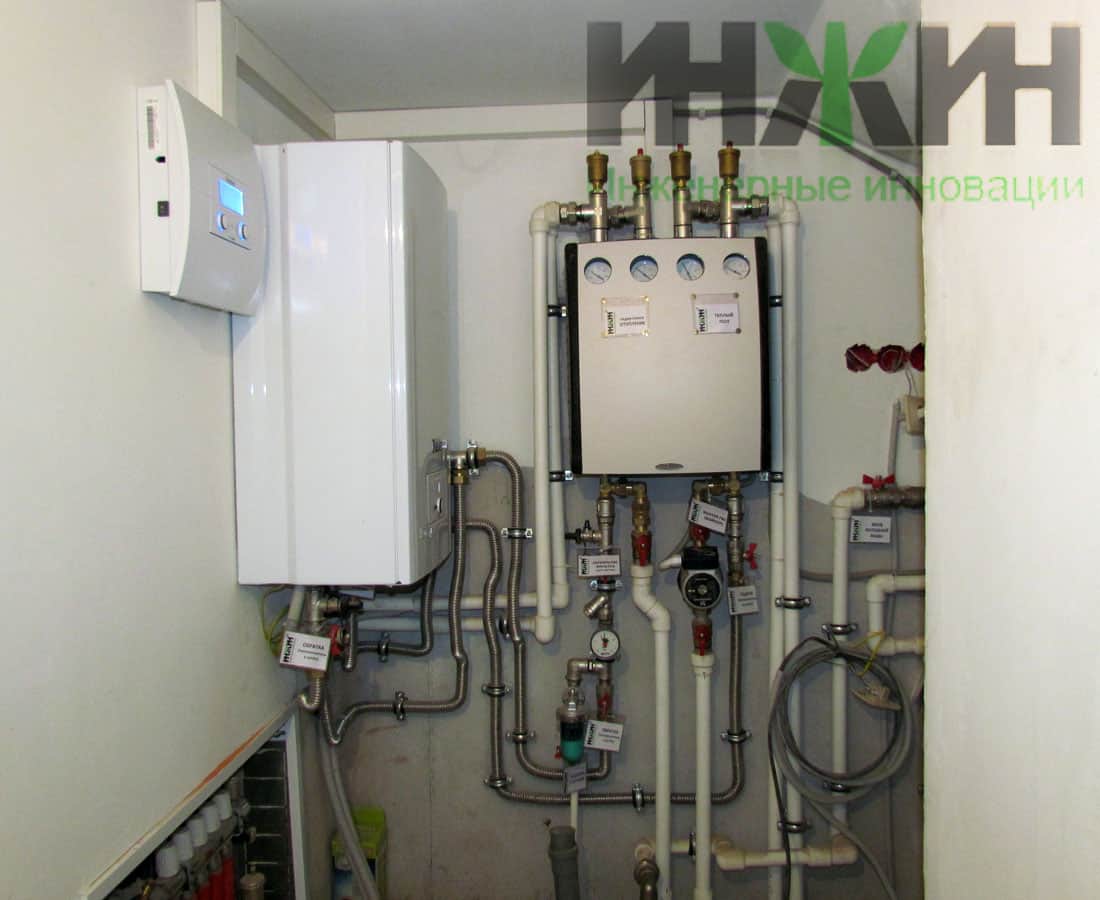

Котельная (монтаж котельной)
Размещена в доме (в помещении под лестницей) и смонтирована в составе:

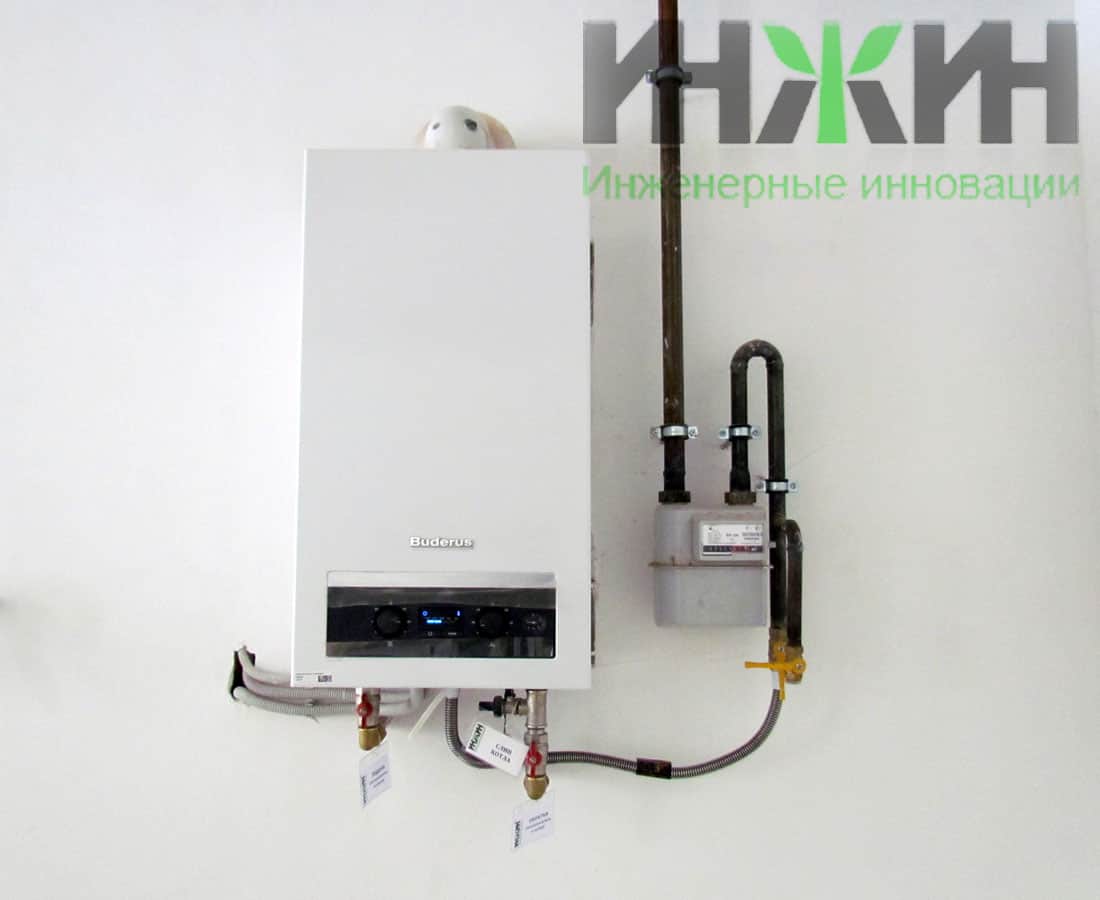

- Основной котел настенный газовый Buderus Logamax, мощностью 24 кВт (был установлен на объекте в помещении кухни);

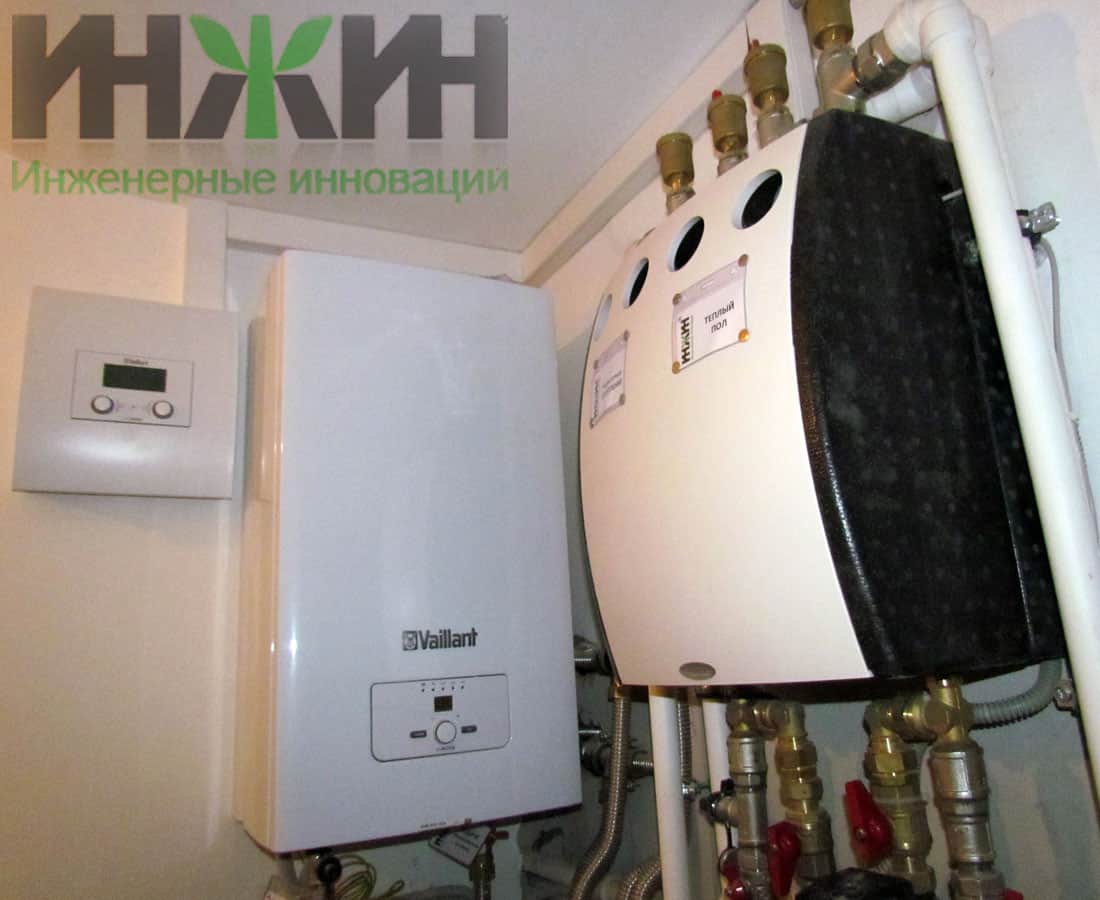

- Резервный котел настенный электрический Vaillant eloBLOCK VE6, мощностью 6 кВт (расположен в помещении котельной под лестницей);
- Три контура котельной – отопление дома, водяной теплый пол и горячее водоснабжение;
- В качестве распределительного коллектора использован универсальный насосно-смесительный модуль Meibes Kombimix;
- Для приготовления горячей воды установлен бойлер ACV, объемом 100 литров;
- Расширительный бак горячего водоснабжения Reflex;
- Насосы циркуляционные Grundfos;
- Трубы дымоходные были смонтированы на объекте («через стену»);
- Автоматика котельной – блок Vaillant calorMATIC 630/3.
Система радиаторного отопления (монтаж отопления).
- Установлено 12 стальных панельных радиаторов Kermi с нижним подключением (поставка Заказчика) и два встраиваемых в пол конвектора Arbonia Ascotherm (естественная конвекция);
- Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя. Смонтировано 3 распределительных коллектора Valtec;
- Монтаж трубопроводов отопления и выполнен скрытым способом, в стяжке пола;
- Магистральные трубопроводы отопления из полипропилена Valtec, армированного стекловолокном, выполнена укладка 34 погонных метров трубопроводов;
- Подводящие трубопроводы отопления - металлопластик Valtec, выполнена укладка 300 погонных метров трубопроводов;
- Запорно-регулирующая арматура Valtec и Oventrop;
- Все трубопроводы утеплены трубным утеплителем Valtec Супер Протект, толщиной 6мм.
Система теплых полов (монтаж теплого пола).
- Водяной теплый пол смонтирован на площади 78 м.кв.;
- Трубопроводы теплого пола - сшитый полиэтилен PEX-EVON Valtec, произведена укладка 380 м.п. трубы;
- Установлен распределительный коллектор Valtec на 7 отводов;
- Основа теплого пола – рулонная теплоизоляция Valtec Серия THG000030;
- Управление теплым полом – общее, контуром котельной.
Внутренний водопровод.
- Схема внутреннего водоснабжения – коллекторно-лучевая, смонтировано 2 сборных распределительных коллекторов Valtec;
- Смонтирована 21 точка водоснабжения и полотенцесушителей;
- Выполнен монтаж наружного крана SEPP-Eis (Meibes) с защитой от замерзания, для летнего водопровода;
- Трубопроводы системы водоснабжения – металлопластик Valtec, уложено 168 м.п. труб разного диаметра;
- В системе горячего водоснабжения выполнена рециркуляция горячей воды через полотенцесушители;
- Все трубопроводы водопровода утеплены трубным утеплителем Valtec Супер Протект, толщиной 6мм.
Внутренняя канализация.
- Предусмотрен основной безнапорный отвод стоков от санитарно-технических приборов;
- Выполнен монтаж 11-и точек подключения канализации;
- Трубопроводы канализации – раструбные Синикон, проложено 60 метров труб диаметром 50 и 110мм.
