Монтаж отопления дома 370 м.кв. с вентиляцией
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Объект: жилой дом индивидуальной застройки площадью 370 кв.м. в Раменском районе, Московской области
Монтаж отопления, водоснабжения и канализации: вариант "Комфортный".
Стоимость системы отопления, водоснабжения и канализации: 2 103 103 руб., с учетом предоставленной скидки 10%, радиаторы и оборудование котельной – поставка Заказчика
Продолжительность работ: 2,5 месяца
Сдача в эксплуатацию: 2016 год
Монтаж выполнен по проекту нашей компании.
Характеристика выполненных работ по монтажу систем отопления, водоснабжения и канализации.
Котельная (монтаж котельной).
Размещена в доме. Смонтировано оборудование:
- Котел напольный газовый с чугунным теплообменником Buderus Logano G234 мощностью 44 кВт с атмосферной газовой горелкой (поставка Заказчика);
- Пять контуров котельной – отопление дома, горячее водоснабжение, водяной теплый пол, теплоснабжение вентиляции и теплоснабжение хаммама;
- Распределительный коллектор котельной с насосно-смесительными узлами Meibes (поставка Заказчика);
- Для приготовления горячей воды установлен бойлер Buderus Logalux SU200, объемом 200 литров (поставка Заказчика) ;
- Расширительные баки отопления и горячего водоснабжения Reflex – 2 шт.;
- Насосы циркуляционные Grundfos – 8 шт.;
- Запорная арматура котельной – шаровые полнопроходные краны Valtec;
- Автоматика котельной – основной блок Buderus, Logamatic 4211, функциональные модули (2 шт.) для двух контуров с 1 комплектом датчиков FV/FZ, контроллер дистанционного управления BFU с комнатным датчиком.
Система радиаторного отопления (монтаж отопления).
- Установлено 24 стальных трубчатых радиаторов IRSAP с нижним подключением и 1 встроенный в пол конвектор Varmann Ntherm 310.150 (все приборы отопления – поставка Заказчика);
- Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя. Смонтировано 3 распределительных коллектора Rehau на 6, 9 и 10 отводов;
- Установлена запорная арматура для подключения радиаторов Oventrop Multiflex F;
- Монтаж трубопроводов отопления и выполнен скрытым способом, в стяжке пола;
- Подводящие и магистральные трубопроводы отопления - сшитый полиэтилен Rehau RAUTITAN flex, выполнена укладка 824 погонных метров трубопроводов различного диаметра;
- Все трубопроводы утеплены трубным утеплителем Энергофлекс Супер, толщиной 9мм.

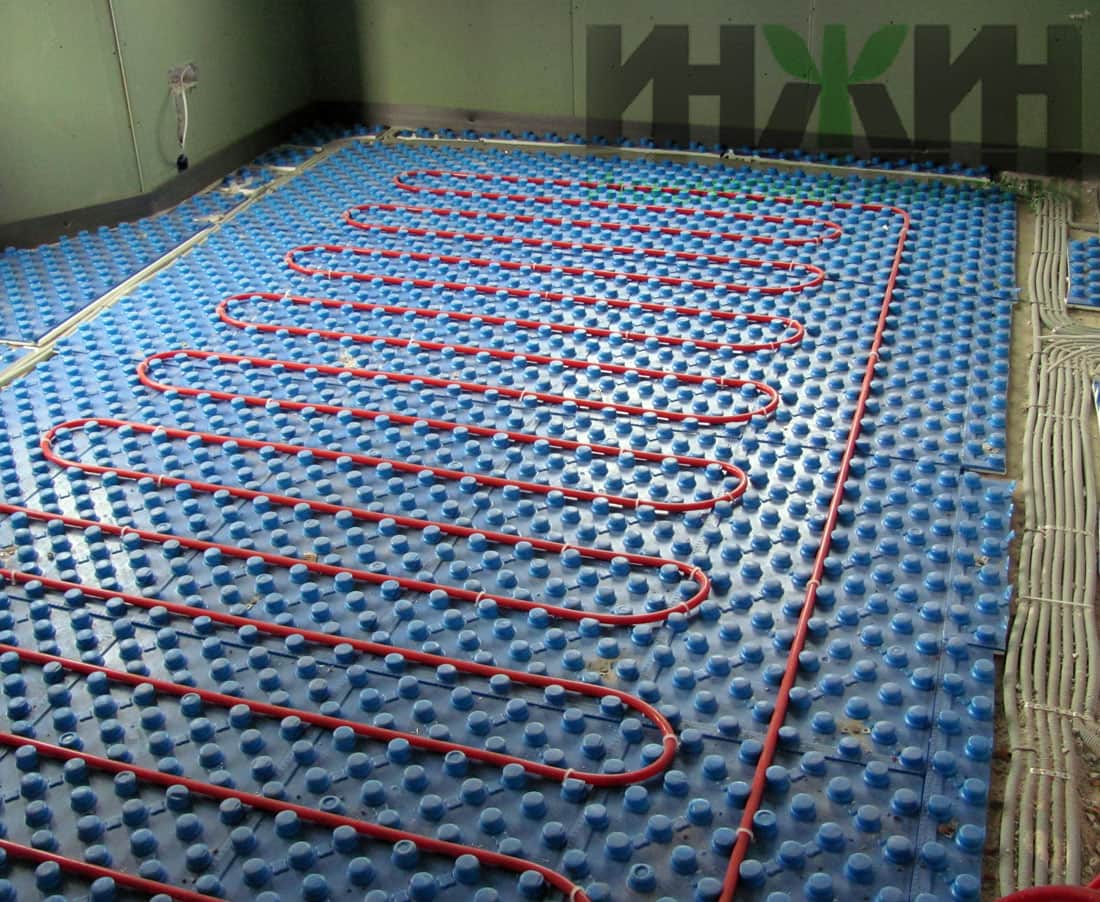

Система теплых полов (монтаж теплого пола).
- Водяной теплый пол смонтирован на площади 115 м.кв.;
- Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S, произведена укладка 600 м.п. трубы;
- Установлено три распределительных коллектора с расходомерами Rehau HKV на 2, 4 и 7 отводов;
- Основа теплого пола – ламинированный пенополистирол "Формат" FT40/20L;
- Управление теплым полом – общее, контуром котельной.
Внутренний водопровод.
- Схема внутреннего водоснабжения – коллекторно-лучевая, смонтировано 3 сборных распределительных коллекторов Valtec;
- Смонтировано 33 точки водоснабжения и полотенцесушителей;
- Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau RAUTITAN flex, уложено 624 м.п. труб разного диаметра;
- В системе горячего водоснабжения выполнена рециркуляция горячей воды у потребителей (через проходные водорозетки);
- Все трубопроводы водопровода утеплены трубным утеплителем Энергофлекс Супер, толщиной 9мм.

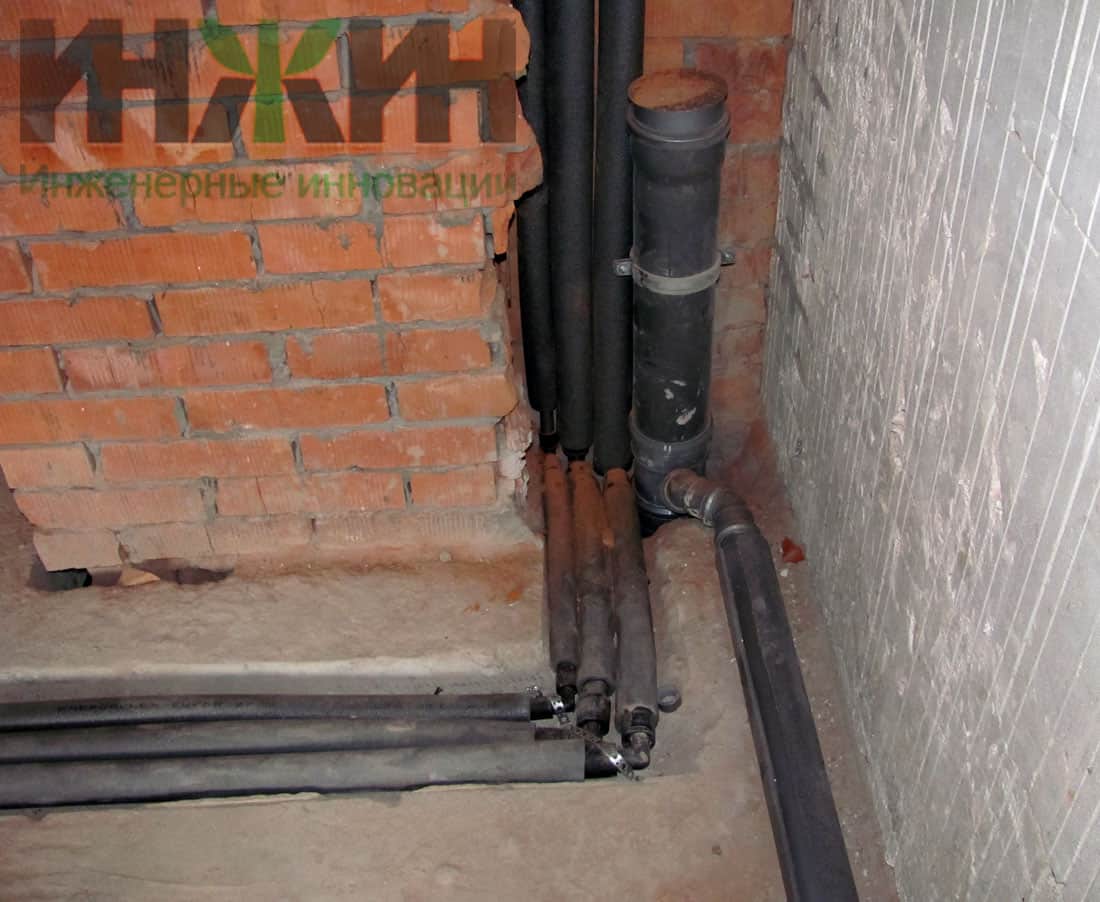

Внутренняя канализация.
- Выполнен основной безнапорный отвод стоков от санитарно-технических приборов;
- Произведен монтаж напорного участка канализации, с установкой 5-ти канализационно-насосных станций Grundfos Sololift2;
- Выполнен монтаж 27-и точек подключения канализации;
- Установлено 5 трапов Viega с сухим затвором, максимальная нагрузка 300кг;

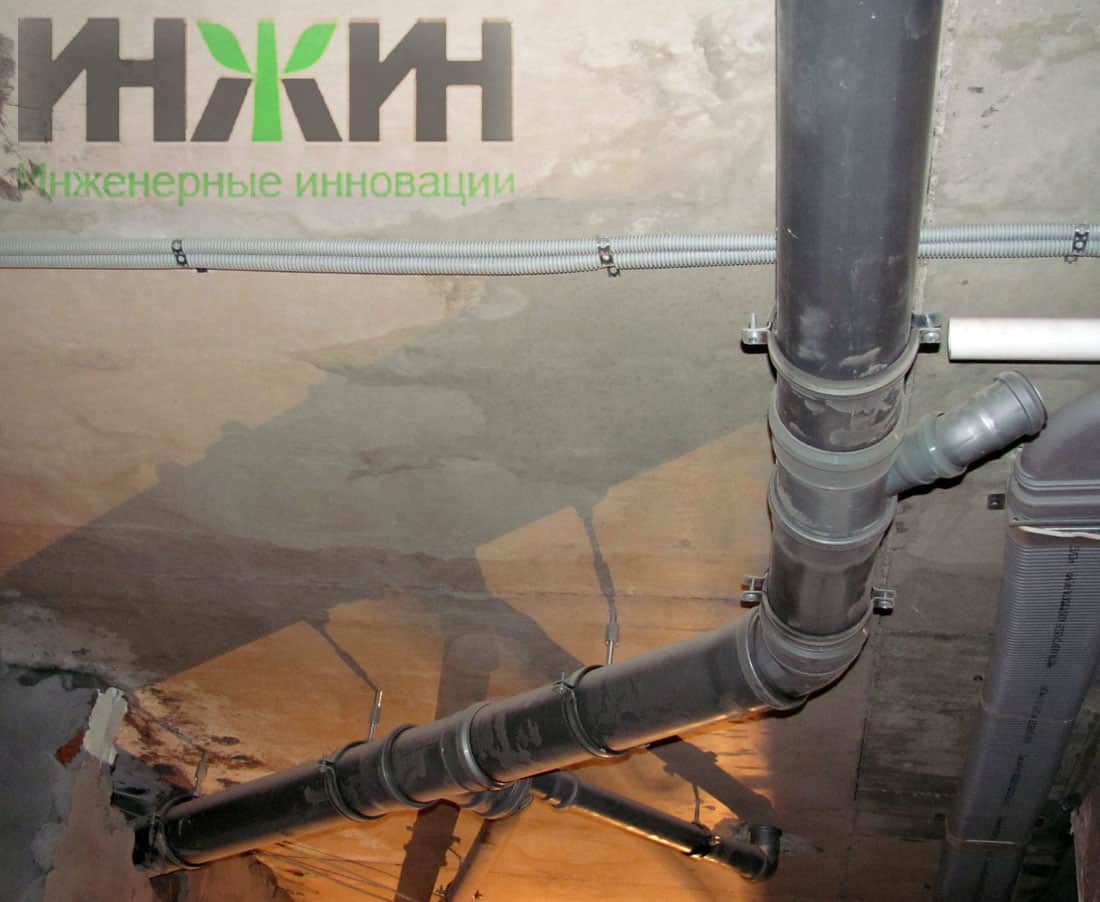

- Трубопроводы канализации – раструбные Синикон, проложено 96 метров труб диаметром 40, 50 и 110мм;

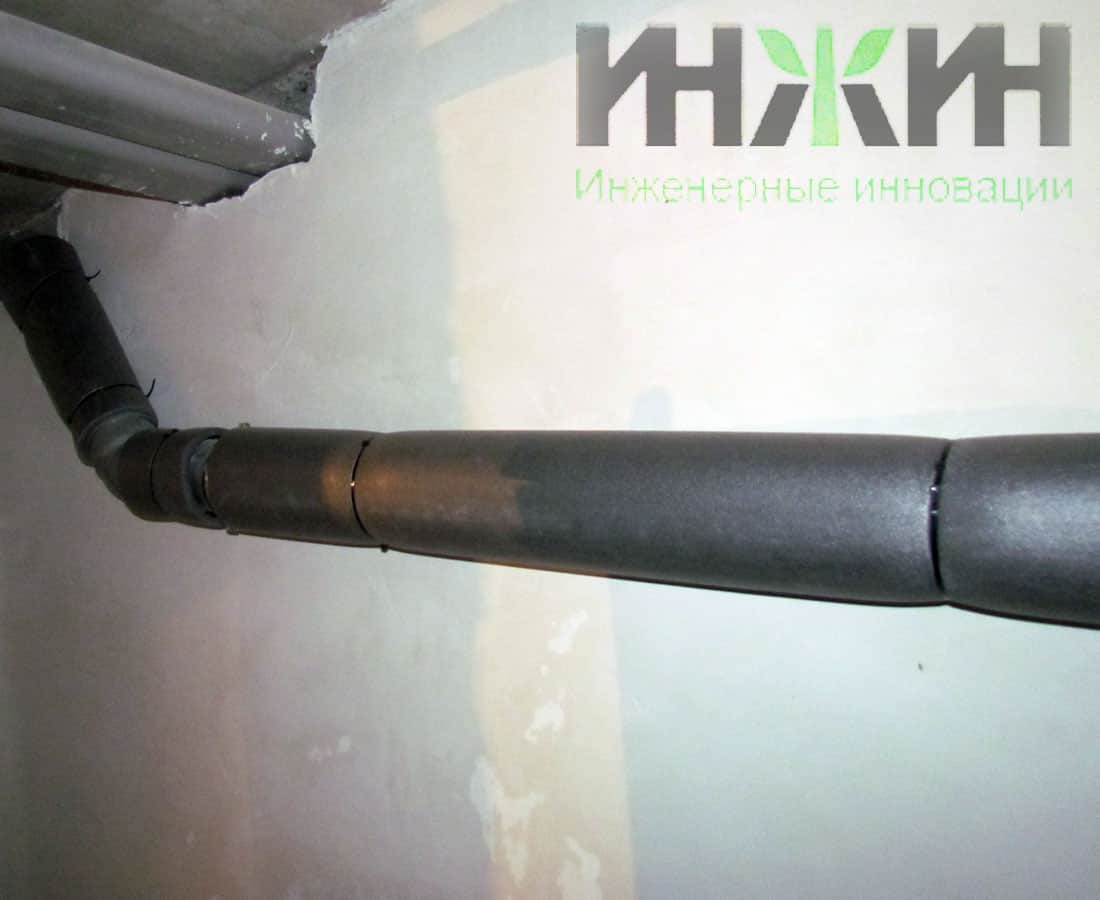

- Все трубопроводы канализации утеплены трубным утеплителем Энергофлекс Супер, толщиной 13мм.
