Проект отопления, водоснабжения и канализации частного дома площадью 270 м.кв. в г.Пушкино
 |
 |
 |
 |
 |
 |
Проект отопления, водоснабжения и канализации: выполнен 18.03.2016
Объект: частный дом площадью 270 м.кв., расположенный в г.Пушкино Московской области
Вариант отопления: «Комфортный»
Стоимость проекта: 46 900 руб. (проект котельной – бесплатно)
Состав проекта:
1. Пояснительная записка. Общие данные
2. Теплотехнический расчет здания.

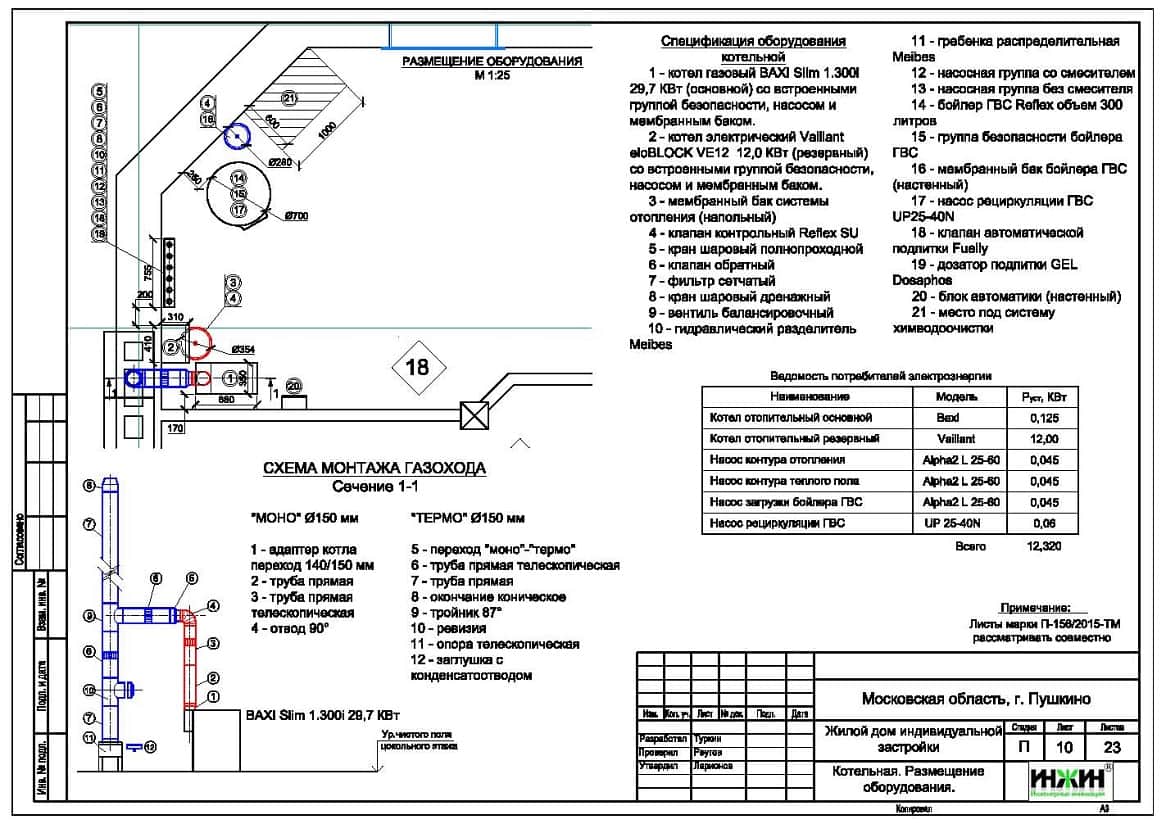

3. Тепломеханическая схема котельной с размещением оборудования.

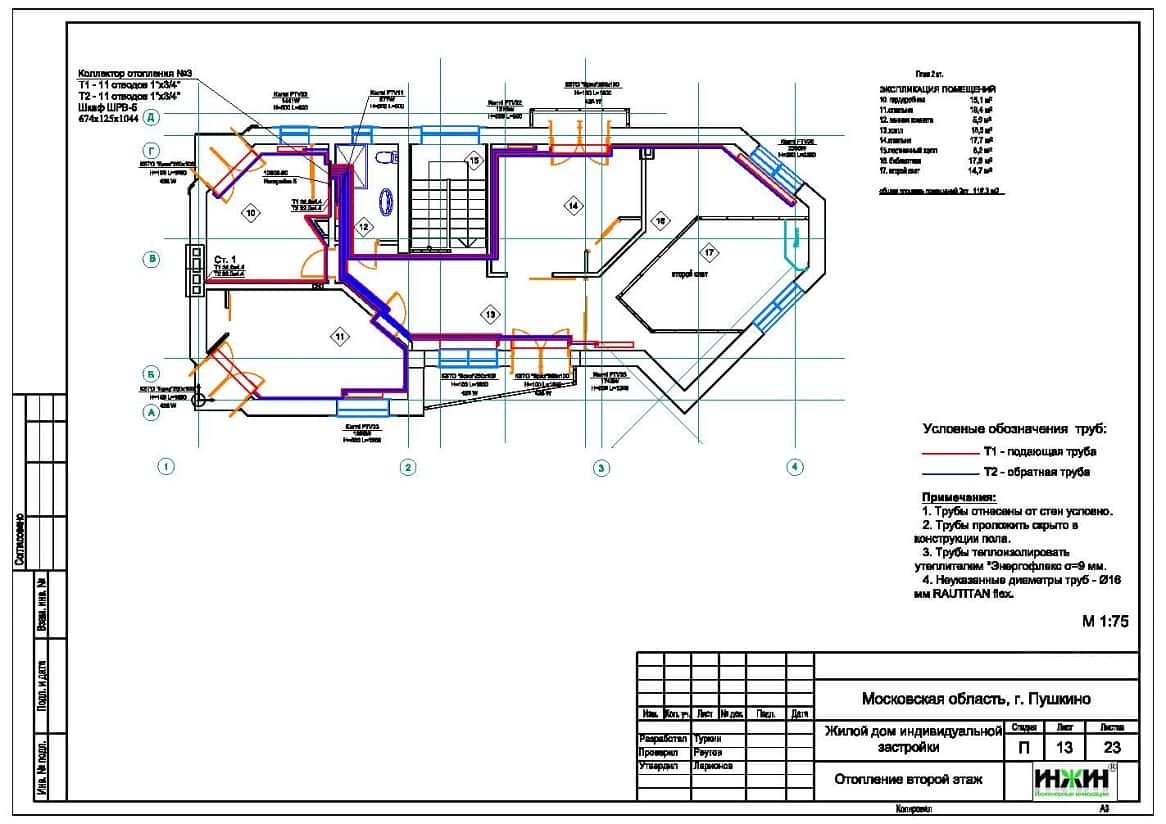

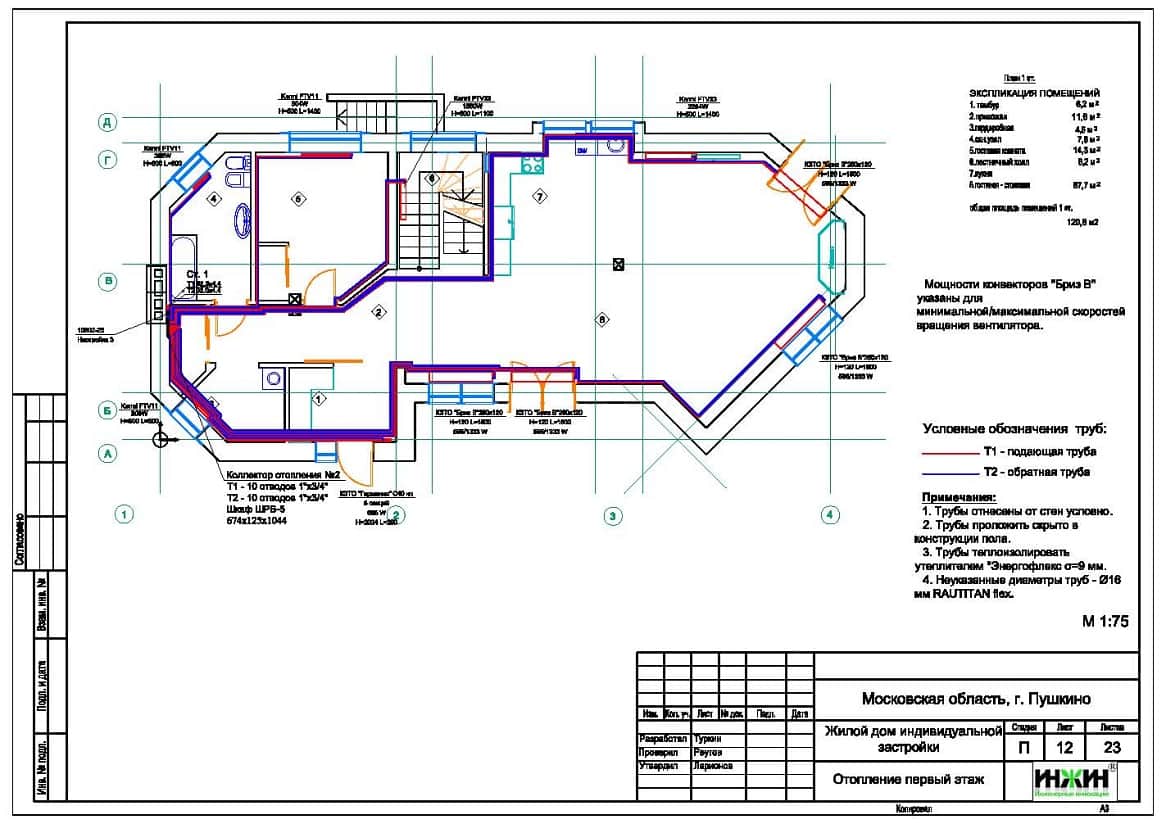

4. Комплект чертежей радиаторного отопления дома.
5. Комплект чертежей водяного теплого пола дома.
6. Комплект чертежей внутреннего водопровода и канализации дома.
7. Схема системы канализации (аксонометрия) дома.
8. Схемы типовых узлов.
9. Спецификация материалов и оборудования.
Объем проекта: 47 листов.
Основные решения, реализованные в проекте отопления, водоснабжения и канализациив соответствие с заданием Заказчика.
Индивидуальная котельная.
o Основной котел - напольный газовый с чугунным теплообменником BAXI SLIM 1.300i мощностью 29,7 кВт (в наличии на объекте);
o Резервный котел - настенный электрический Vaillant eloBLOCK VE12 мощностью 12 кВт;
o Контуры котельной – отопление, водяной теплый пол и горячее водоснабжение (бойлер);
o Приготовление горячей воды при помощи бойлера Reflex Storatherm Aqua AF300/1, объемом 300 литров;
o Расширительные баки отопления и водоснабжения Reflex объемом 35 и 25 литров соответственно;
o Насосное оборудование Grundfos;
o Трубы дымоходные Rosinox из нержавеющей стали, 150 мм;
o Распределительный коллектор с насосно-смесительными узлами Meibes, Поколение 8;
o Автоматика котельной – выносной блок Kromschroeder.
Автоматизация (вариант «Комфортный»).
o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
o Автоматическое поддержание заданной температуры в контурах отопления, теплого пола и горячего водоснабжения.
Система отопления.
o Отопление дома радиаторное, использованы панельные радиаторы Kermi с нижней подводкой, стальной трубчатый радиатор «Гармония С40» (КЗТО) и встроенные в пол конвекторы «Бриз» (КЗТО);
o Схема радиаторного отопления двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя;
o Температурный график отопления 80/60°С;
o Коллекторные группы в сборе – Rehau, на 3, 10 и 11 отводов;
o Запорно-регулирующая арматура Valtec и Oventrop;
o Трубопроводы отопления – сшитый полиэтилен Rehau.

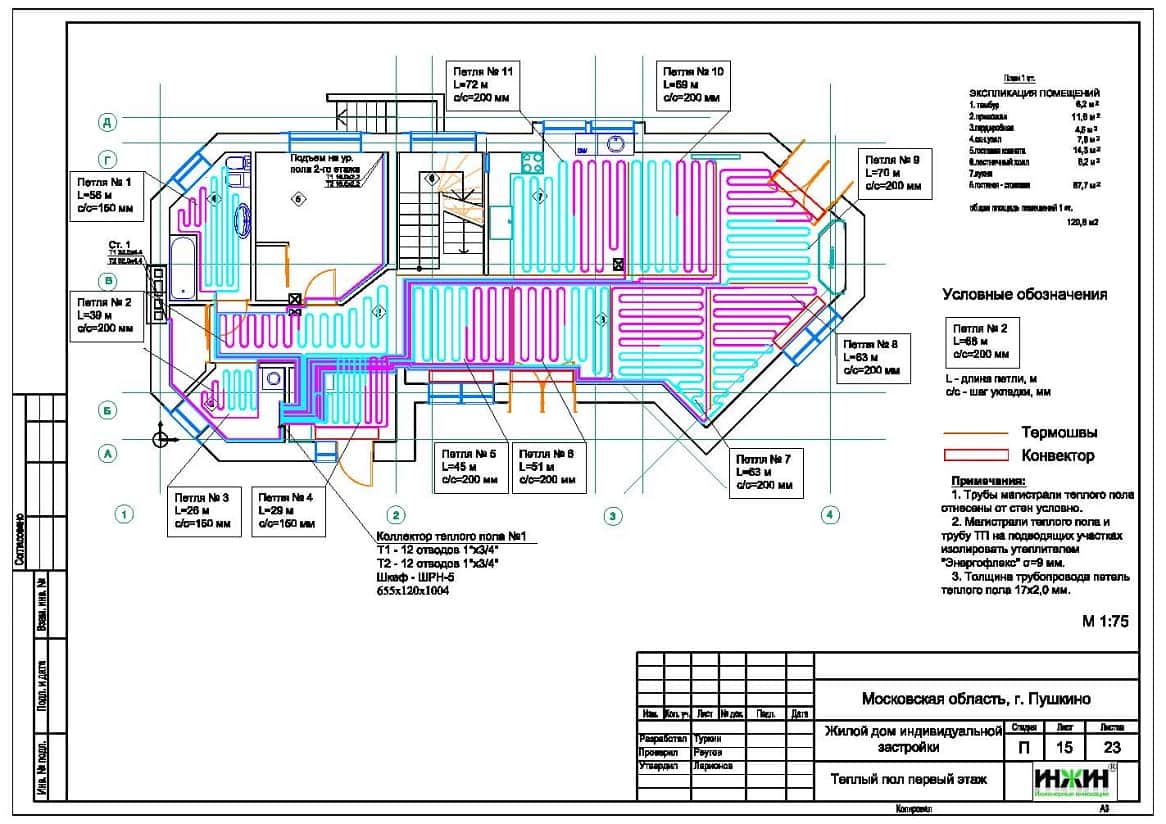

Водяной теплый пол.
o Водяной теплый пол в доме спроектирован на площади 105 м.кв.;
o Коллекторная группа с расходомерами – Rehau, на 8 отводов;
o Теплоснабжение теплого пола запроектировано отдельным контуром котельной. Трубопроводы теплого пола - сшитый полиэтилен Rehau RAUTHERM S;
o Основание теплого пола – маты из ламинированного пенополистирола «Формат FT40/20L»;
o Регулирование температуры теплого пола – общее, контуром котельной.
Водяные полотенцесушители.
Источником теплоснабжения полотенцесушителей принят контур рециркуляции бытовой горячей воды. Модели полотенцесушителей в проекте не указывались, в тепловом расчете учитывалась теплоотдача 150 Вт от каждого полотенцесушителя.

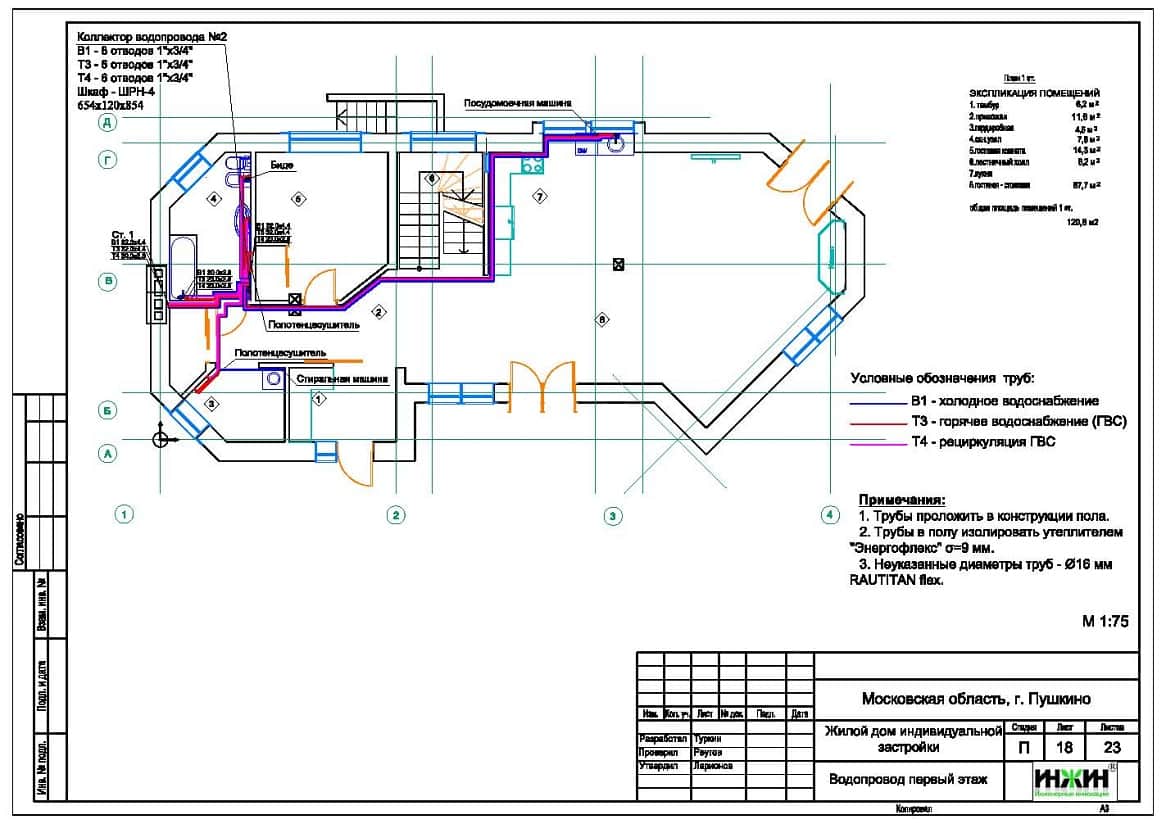

Внутренний водопровод.
o Схема внутреннего водоснабжения – коллекторно-лучевая, с рециркуляцией горячей воды у потребителей;
o Трубопроводы системы водоснабжения – сшитый полиэтилен Rehau;
o Предусмотрено использование системы химической очистки воды;
o Коллекторы водоснабжения Valtec.

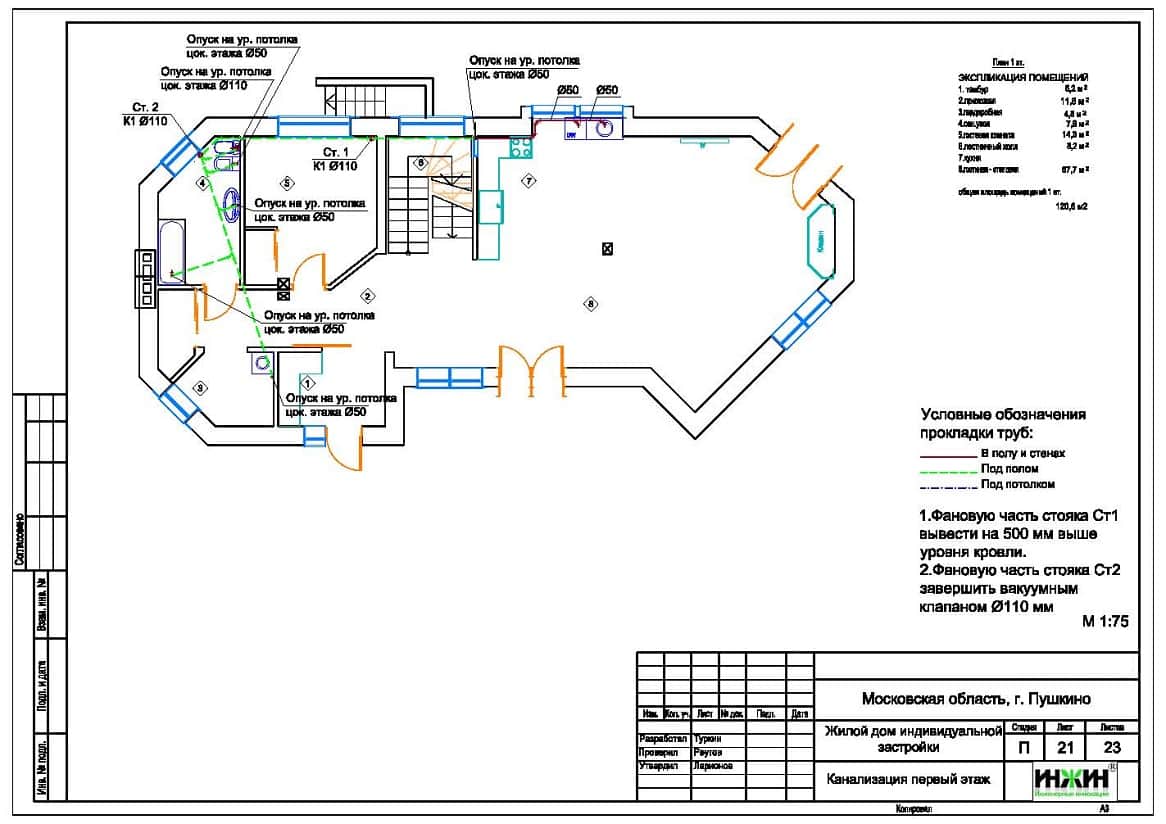

Внутренняя канализация.
o Предусмотрен комбинированный отвод стоков от санитарно-технических приборов (напорный/безнапорный);
o Использована канализационно-насосная станция Grundfos Sololift2 D-3;
o Трубопроводы канализации – Синикон раструбные, из полипропилена.
