Проект отопления, водоснабжения и канализации деревянного дома площадью 106 м.кв.
Объект: двухэтажный деревянный дом, площадью 106 м.кв., расположенный в Раменском районе Московской области
Вариант отопления: «Базовый+»
Цена проекта отопления: 19 125 руб. со скидкой 15% за комплексный проект отопления и электрики (проект котельной бесплатно).
Проект отопления водоснабжения и канализации выполнен: 06.10.2017
Состав проекта котельной отопления, водоснабжения и канализации частного деревянного дома:
1. Пояснительная записка проекта. Общие данные по системам отопления, водоснабжения и канализации частного дома.
2. Тепломеханическая схема котельной с размещением оборудования в помещении.
3. Комплект поэтажных чертежей радиаторного отопления частного дома.

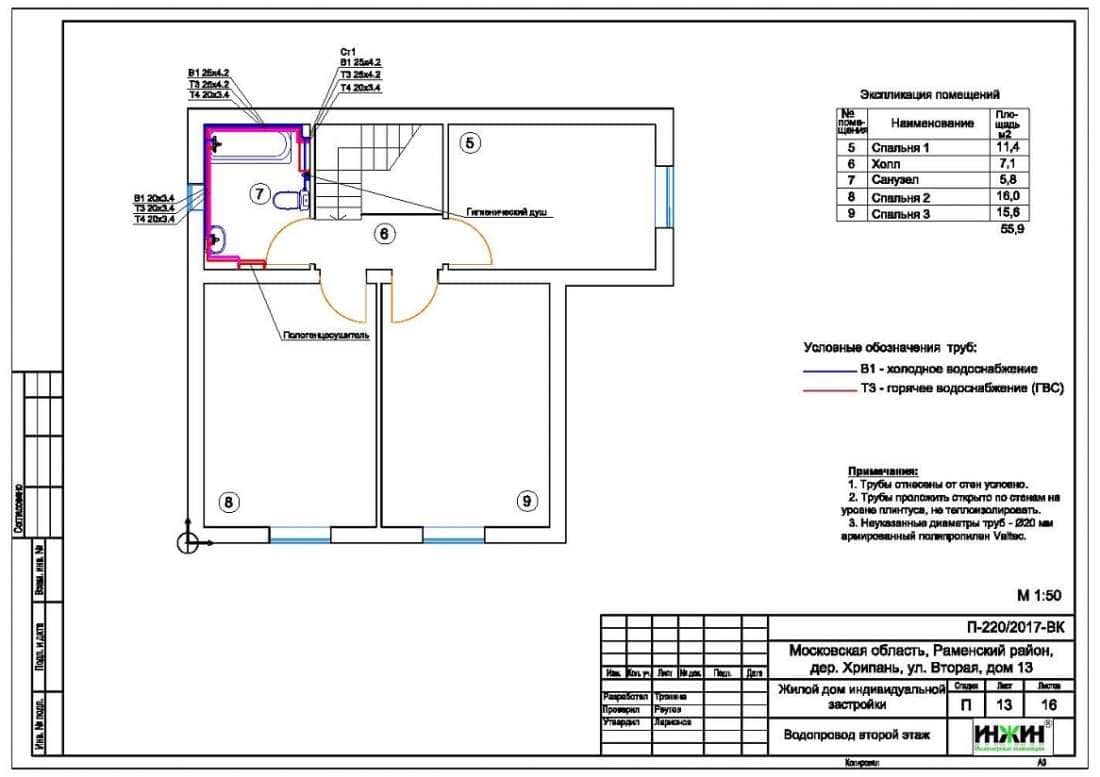

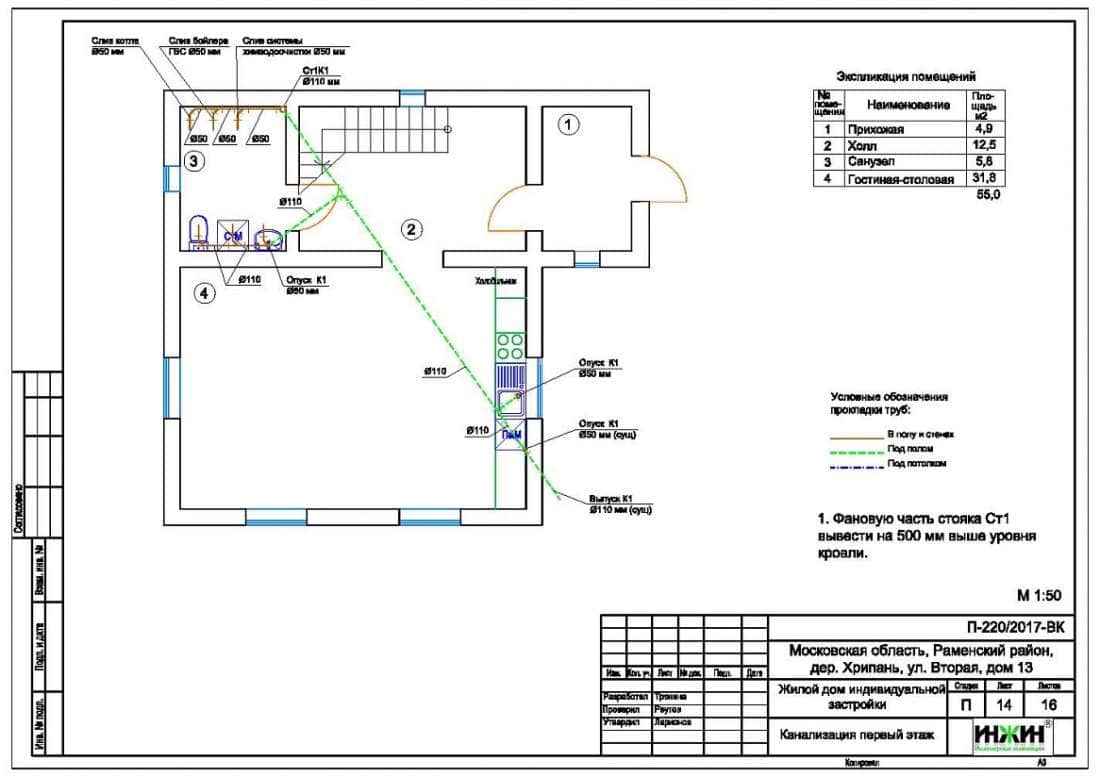

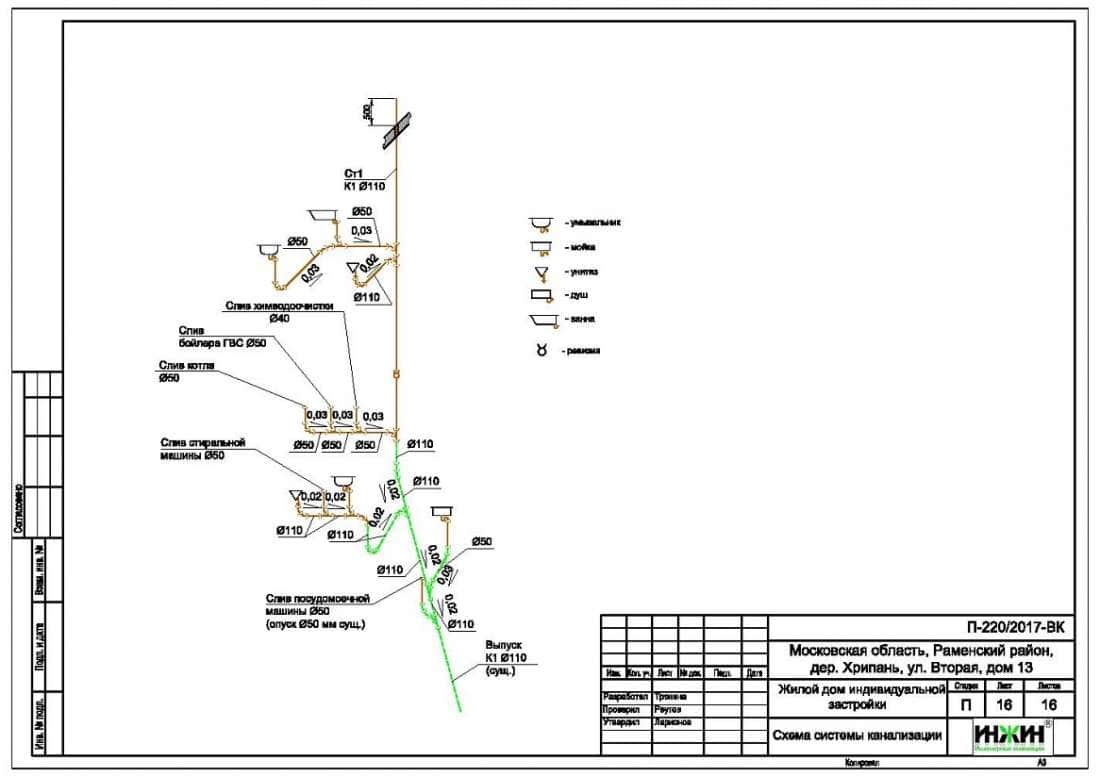

4. Комплект чертежей внутреннего водопровода и канализации.
5. Теплотехнический расчет отопления частного дома.
6. Спецификация материалов и оборудования по котельной, отоплению, водоснабжению и канализации частного дома.
Объем проекта: 32 листа.
Решения, принятые в проекте, в соответствии с заданием на проектирование систем отопления, водоснабжения и канализации деревянного дома.
Котельная частного дома (проект котельной бесплатно).
o Котел газовый настенный Vaillant turboTEC plus мощностью 20 кВт;
o Контуры теплоснабжения котельной – радиаторное отопление дома и контур бойлера;
o Для приготовления горячей воды предусмотрен накопительный бойлер Vaillant uniSTOR, объемом 120 литров;
o Расширительный бак водоснабжения Reflex, 12 литров, бак отопления встроен в котел;
o Насосы отопления и бойлера Grundfos, использованы энергоэффективные насосы Alpha2 L;
o Дымоудаление принудительное трубы дымоходные Vaillant, комплект для горизонтального прохода «через стену»;
o В качестве магистральногоо коллектора использован насосно-смесительный модуль Meibes Kombimix;
o Предусмотрена ручная подпитка отопления;
o Автоматика котельной – блок Vaillant calorMATIC 630/3 с дополнительным модулем дистанционного контроля GSM-climate.
o Автоматическое регулирование отопления по наружной температуре (погодное регулирование);
Автоматизация отопления (вариант «Базовый+»).
o Автоматическое поддержание заданной температуры в контурах отопления и горячего водоснабжения;
o Дистанционный контроль работы котла посредством GSM-связи;
o Дистанционное (на мобильный телефон) оповещение об отключении котла и электричества в доме.
Система отопления, проект для частного деревянного дома.
o Выполнен теплотехнический расчет отопления дома, с учетом теплопотерь через ограждающие конструкции – стены, окна, двери, кровлю;
o Подобраны приборы для системы отопления: стальные панельные радиаторы Kermi с нижним подключением;
o Схема радиаторного отопления двухтрубная, тройниковая;
o Температурный график системы отопления 80/60°С;
o Трубы отопления из армированного полипропилена Valtec PP-ALUX;
o Прокладка труб отопления предусмотрена открыто по стенам, без теплоизоляции;
o Теплоноситель в системе отопления - подготовленная вода.
Водоснабжение деревянного дома.
o Схема внутреннего водопровода тройниковая тупиковая, с рециркуляцией горячей воды через полотенцесушители;
o Выполнен расчет 20-ти точек водопровода;
o Трубы системы водоснабжения – из армированного полипропилена Valtec PP-ALUX.
Внутренняя канализация дома из бревна.
o Предусмотрен безнапорный отвод стоков от санитарно-технических приборов;
o Количество точек канализации – 11 шт.;
o Теплоизоляция трубопроводов Энергофлекс, толщиной 13мм.
