Объект: двухэтажный дом площадью 171 м.кв. в КП "Лесной" Щелковского района Московской области

Цена (стоимость) проекта электрики (электропроводки): 14 261 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.

Проект электрики выполнен: 26.03.2020

Состав проекта электрики дома в КП "Лесной":
1. Пояснительная записка. Общие данные по электроснабжению и освещению частного дома в КП "Лесной".

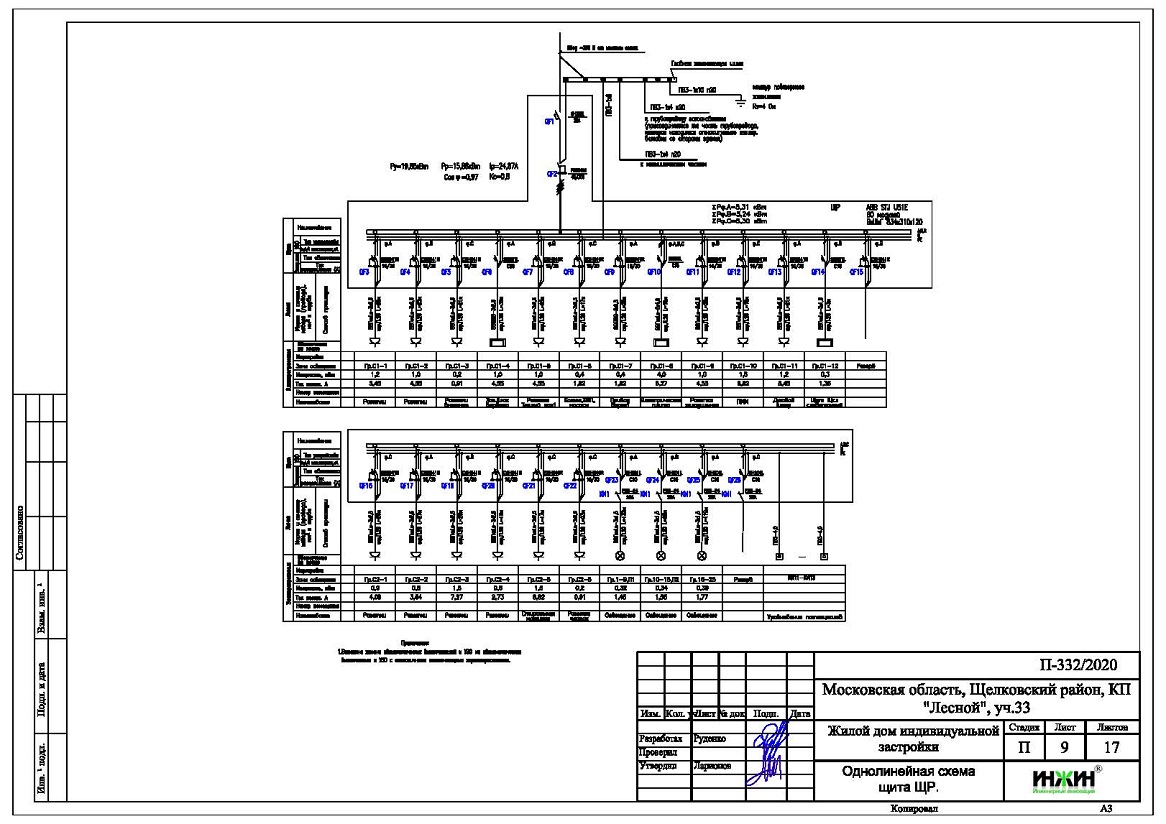

2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома 171 м.кв.

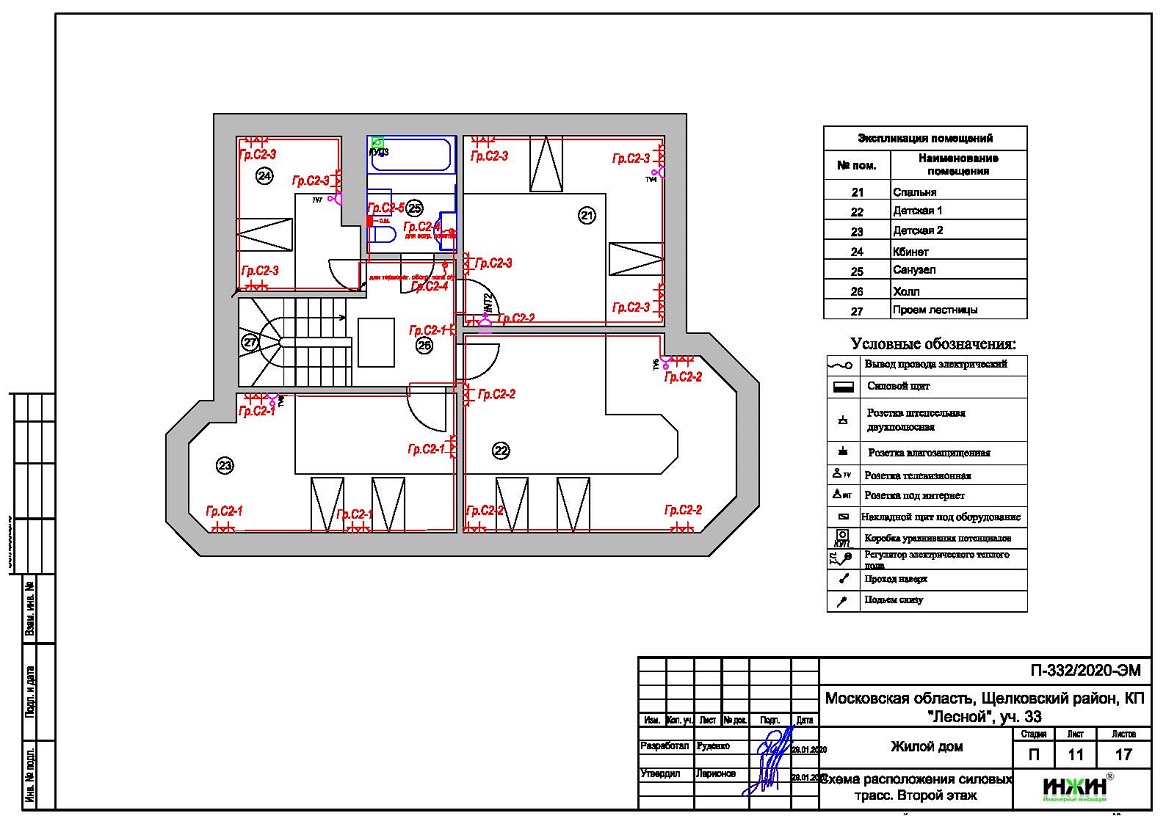

3. Чертежи электропроводки 1 и 2 этажей дома в КП "Лесной".

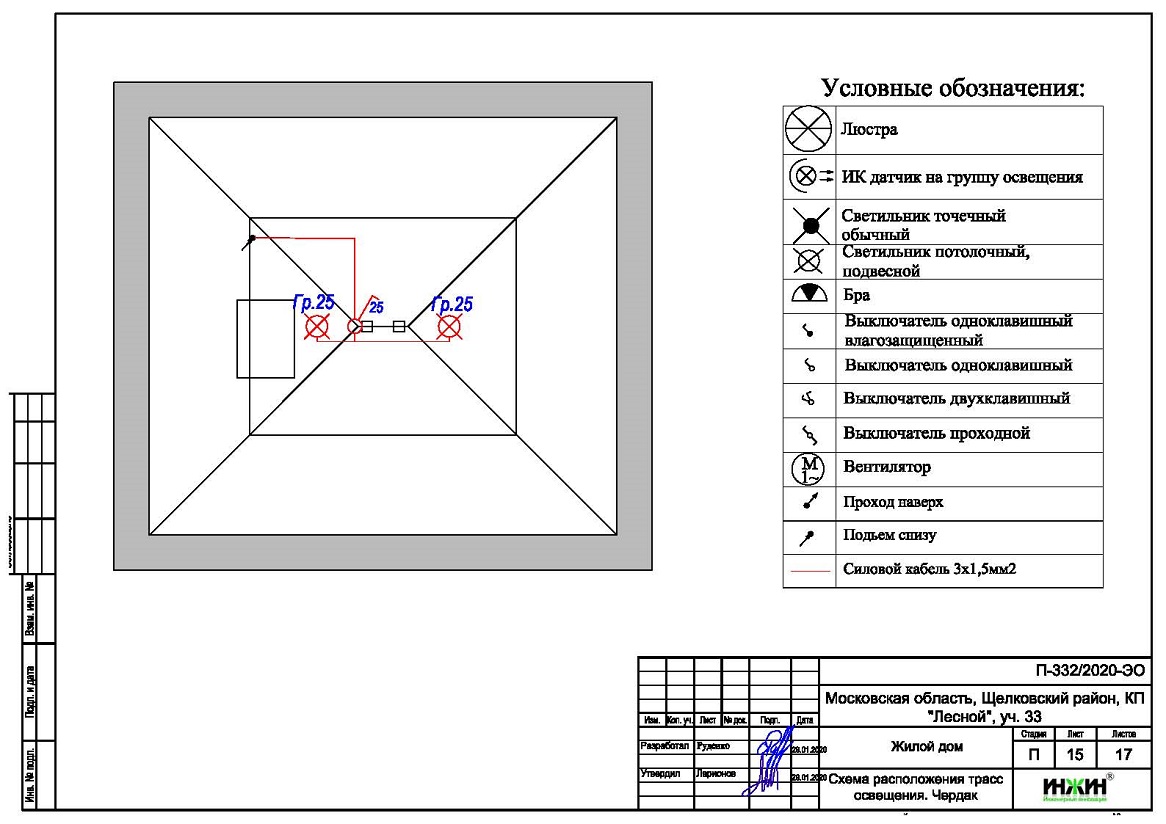

4. Чертежи групповых осветительных сетей дома в КП "Лесной".
5. Спецификация материалов и оборудования по электрике и электропроводке дома в КП "Лесной".

Объем проекта электрики дома171 м.кв.: 17 листов.

Проект электрики дома площадью 171 м.кв. в КП "Лесной"- подробное описание.

Расчетные показатели по электроснабжению и освещению дома в КП "Лесной".
o Расчетная электрическая мощность дома составила 15,88 кВт, с учетом коэффициента спроса 0,8, принятого согласно СП 256.1325800.2016;
o При расчете учтено силовое оборудование: электроплита, газовый котел, скважинный насос, привод ворот, электрический теплый пол (3 зоны).

Распределительные электрические щиты дома площадью 171 м.кв.
o Проектом предусмотрен один распределительный электрический щит, расположенный в прихожей;
o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щитах – ABB, в количестве 28 шт. размещены во встраиваемом корпусе.

Силовая кабельная сеть (электропроводка) дома в КП "Лесной".

o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
o Общая протяженность линий электроснабжения и освещения – 740 метров;
o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе (усиленной конструкции) и металлорукаве в виниловой оболочке (в стропильной системе кровли);
o Запроектировано 116 точек подключения розеток и выключателей освещения в доме;
o Предусмотрены слаботочные линии локальной вычислительной сети и телевидения, общая протяженность - 180 метров..
