Объект: твинхаус из бруса площадью 175 м.кв. (левая часть) в ДСК "Поречье" Московской области

Цена (стоимость) проекта электрики (электропроводки): 14 963 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.

Проект электрики выполнен: 09.09.2020

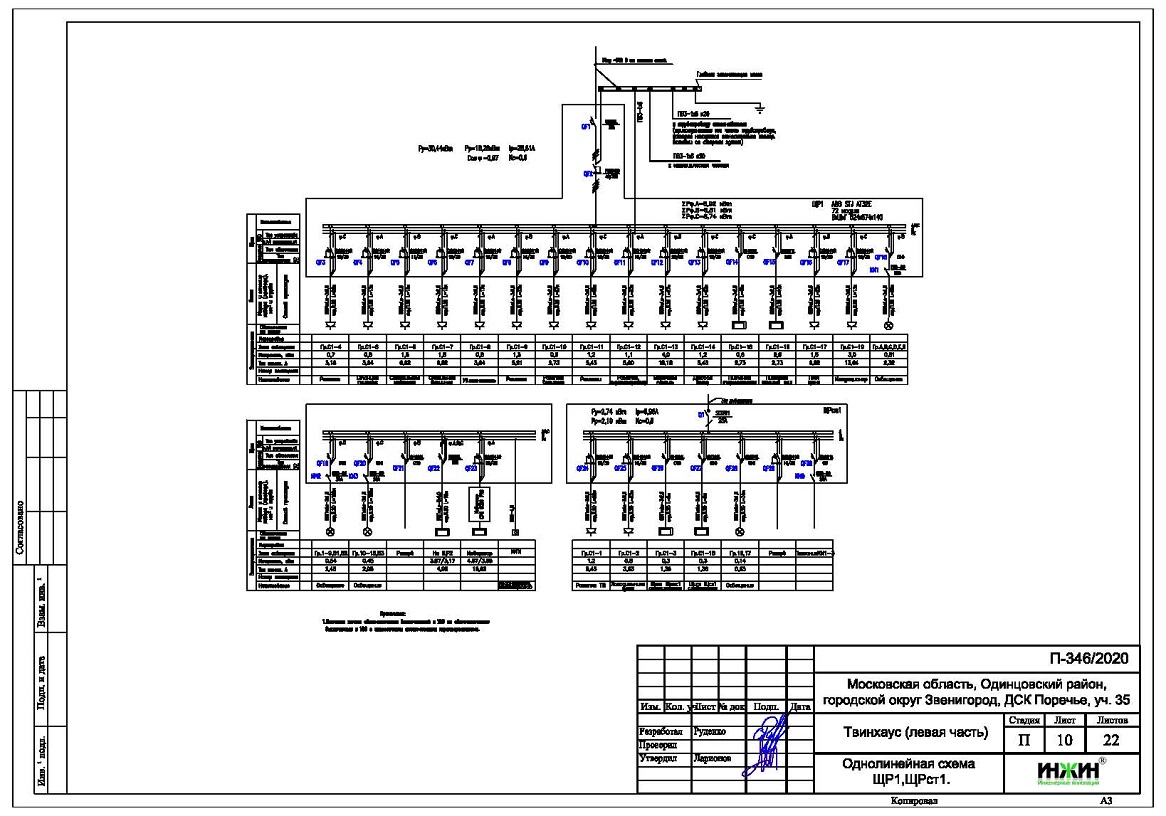

Проект электрики - электрощит твинхауса в ДСК "Поречье"   Проект электрики - электрощит №2 твинхауса в ДСК "Поречье"   Проект электрики - розетки 1 этажа твинхауса в ДСК "Поречье"

Состав проекта электрики твинхауса в ДСК "Поречье":
     1. Пояснительная записка. Общие данные по электроснабжению и освещению твинхауса в ДСК "Поречье".
     2. Однолинейные схемы вводного распределительного устройства и электрических распределительных щитов дома 175 м.кв.
     3. Чертежи электропроводки твинхауса в ДСК "Поречье".
     4. Чертежи групповых осветительных сетей твинхауса в ДСК "Поречье".
     5. Спецификация материалов и оборудования по электрике и электропроводке твинхауса в ДСК "Поречье".


Объем проекта электрики дома 175 м.кв.: 22 листа.

Проект электрики - розетки 2 этажа твинхауса в ДСК "Поречье"   Проект электрики -  освещение 1 этажа твинхауса в ДСК "Поречье"  Проект электрики - освещение 2 этажа твинхауса в ДСК "Поречье"

Проект электрики твинхауса 175 м.кв. в ДСК "Поречье"- подробное описание.

Расчетные показатели по электроснабжению и освещению твинхауса в ДСК "Поречье".
     o Расчетная электрическая мощность дома составила 18,26 кВт, с учетом коэффициента спроса 0,6, принятого согласно СП 256.1325800.2016;
     o При расчете учтено силовое оборудование: кондиционеры, увлажнитель.

Охранная сигнализация 1 этажа твинхауса в ДСК "Поречье"  Охранная сигнализация 2 этажа твинхауса в ДСК "Поречье"  Проект электрики и слаботочки твинхауса в ДСК "Поречье"

Распределительные электрические щиты твинхауса в ДСК "Поречье" площадью 175 м.кв.
     o Проектом предусмотрено два распределительных электрических щита, размещенных по одному на каждый этаж;
     o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щите – ABB, в количестве 32 шт. размещены в пристраиваемых корпусах.


Силовая кабельная сеть (электропроводка) твинхауса в ДСК "Поречье".

     o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
     o Общая протяженность линий электроснабжения и освещения – 1 446 метров;
     o Электропроводка предусмотрена скрытым способом, в металлорукаве в виниловой оболочке;
     o Запроектировано 168 точек подключения розеток и выключателей освещения в доме;
     o Предусмотрены слаботочные линии телевидения, общая протяженность - 150 метров.


    Предусмотрена системы охранно-пожарной сигнализации и резервное электропитание - однофазный инвертор CyberPower мощностью 5 кВт.

Отопление 2 этажа твинхауса в ДСК "Поречье" Заказать проект электрики твинхауса дистанционно.

Для этого твинхауса в ДСК "Поречье" выполнен проект отопления, водоснабжения и канализации.
