Объект: газобетонный общей площадью 150 м.кв., расположенный в СНТ "Лесное" Химкинского района Московской области

Цена (стоимость) проекта электрики (электропроводки): 17 955 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.

Проект электрики выполнен: 27.12.2023

Состав проекта электрики дома в СНТ "Лесное":
1. Пояснительная записка. Общие данные по электроснабжению и освещению частного дома в СНТ "Лесное".

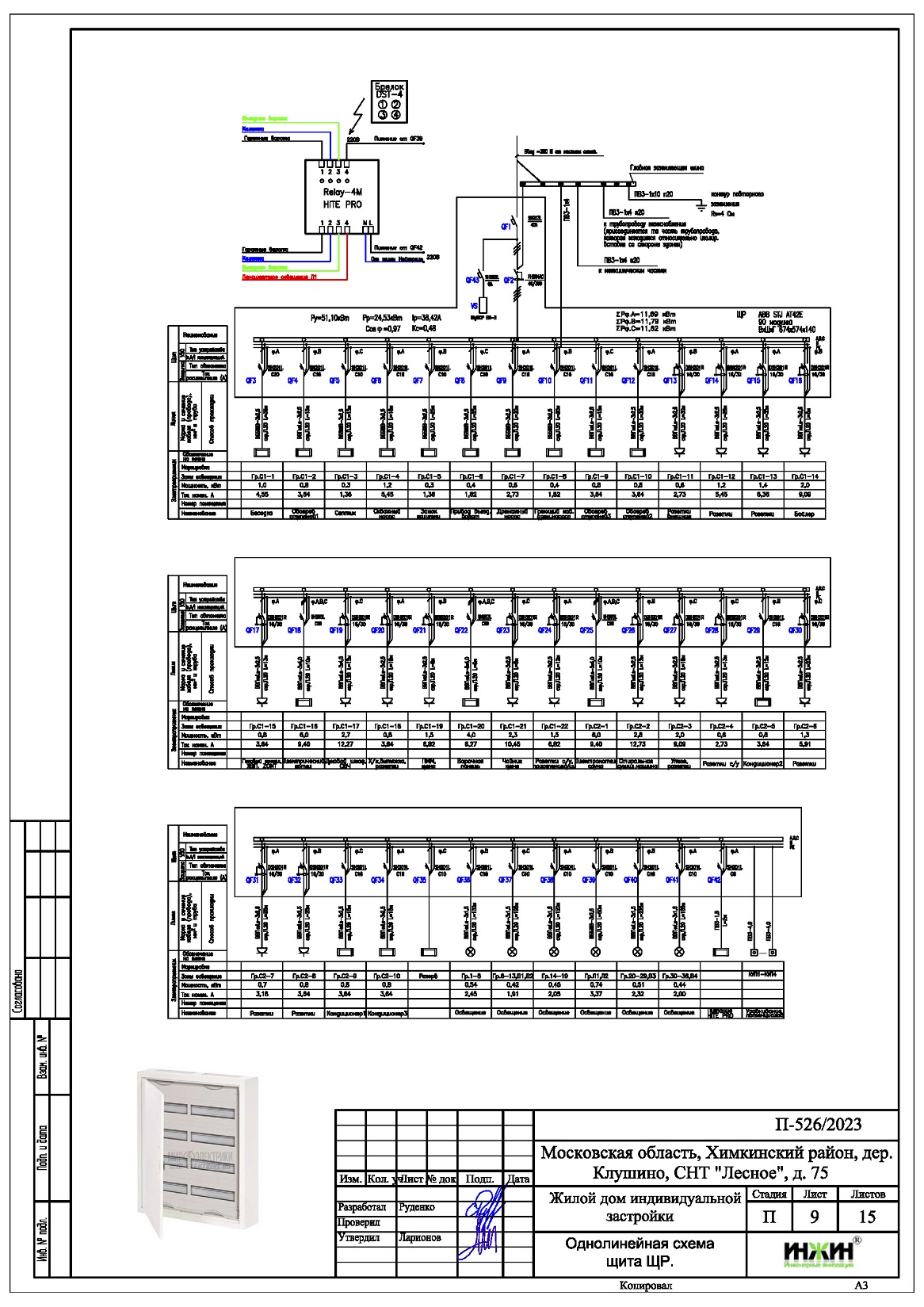

2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома 150 м.кв.

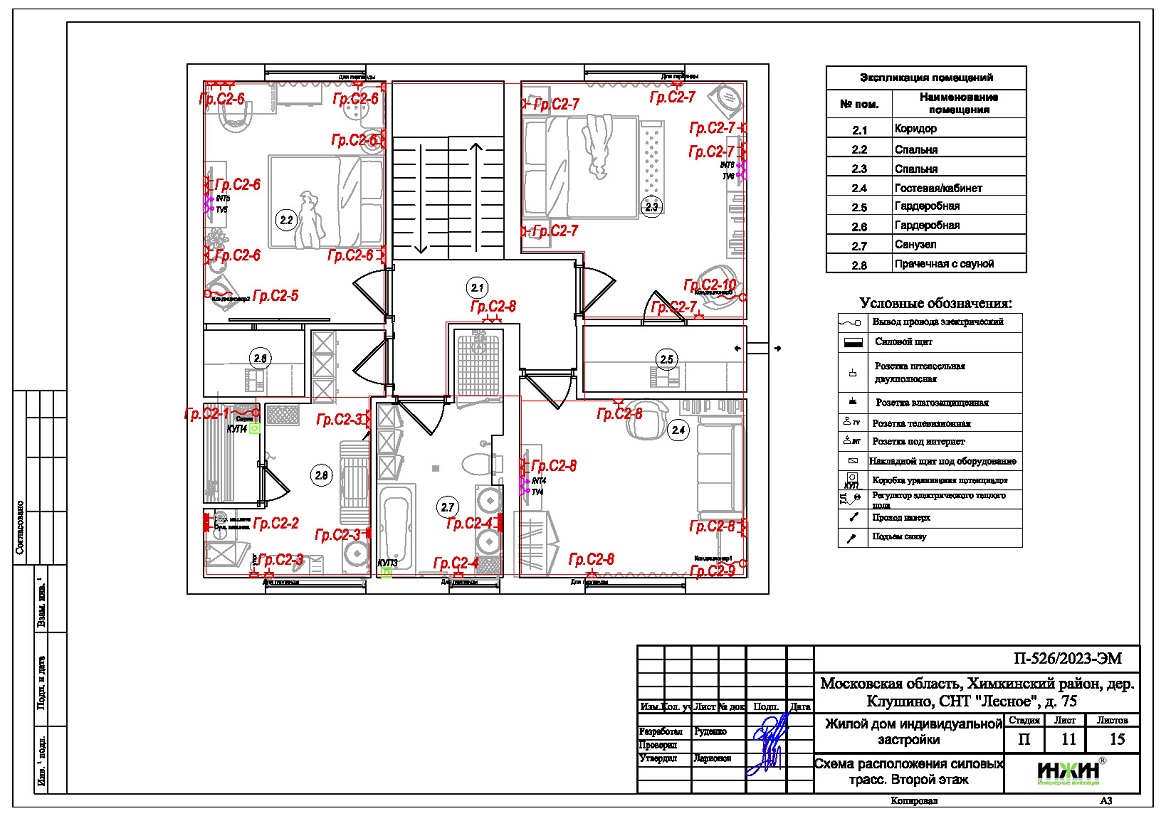

3. Чертежи электропроводки дома в СНТ "Лесное".

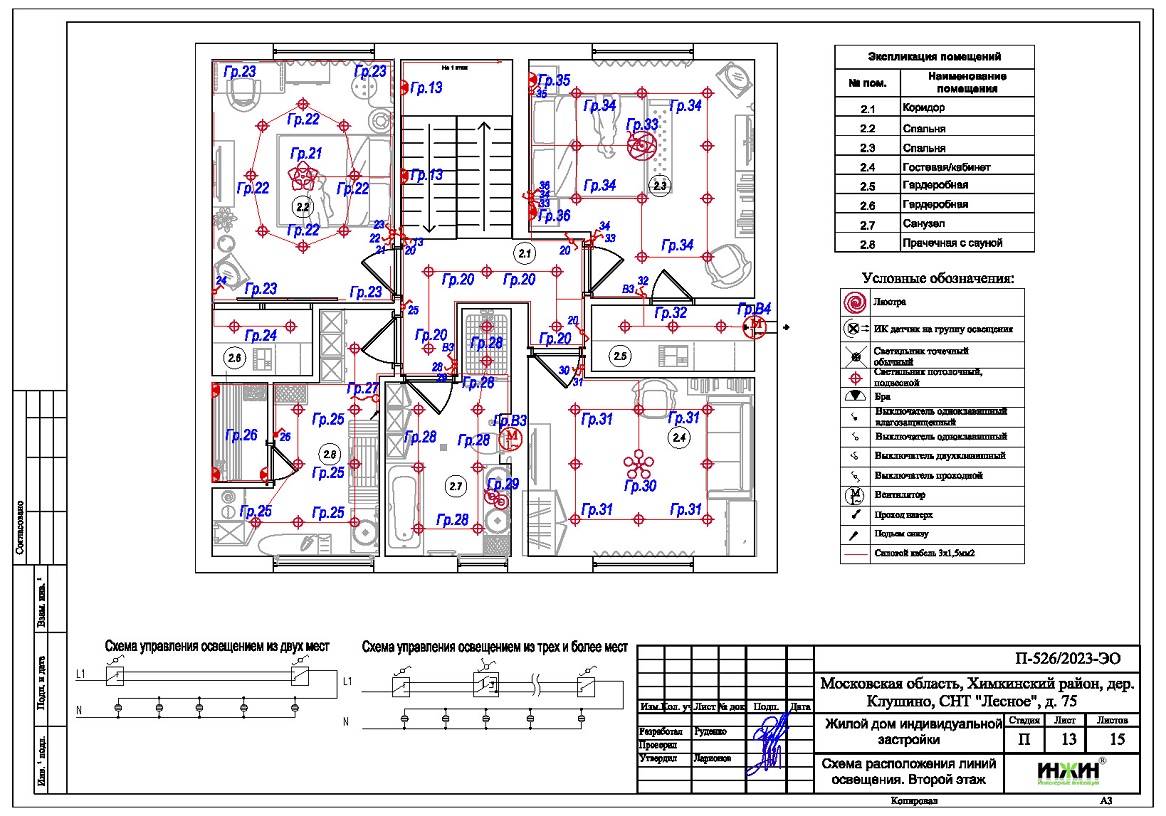

4. Чертежи групповых осветительных сетей дома в СНТ "Лесное".

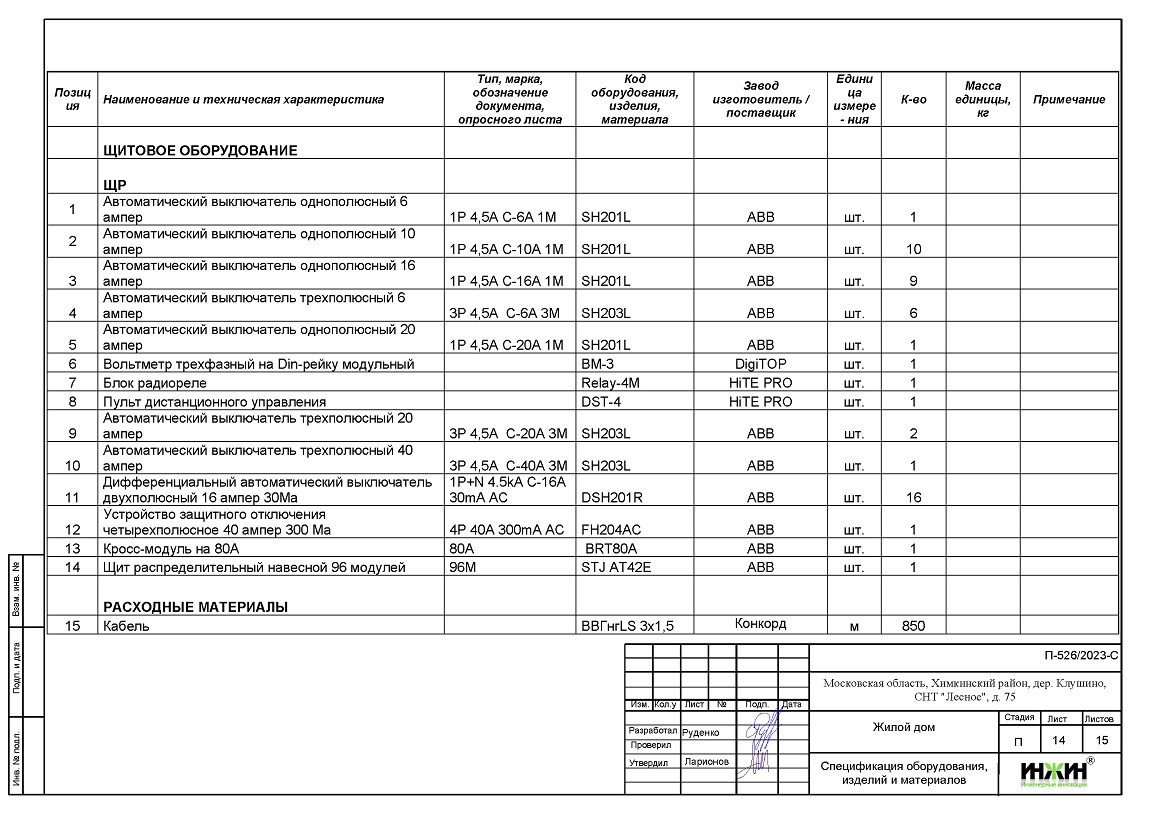

5. Спецификация материалов и оборудования по электрике и электропроводке дома в СНТ "Лесное".

Объем проекта электрики дома 150 м.кв.: 15 листов.

Проект электрики дома площадью 150 м.кв. в СНТ "Лесное"- подробное описание.

Расчетные показатели по электроснабжению и освещению дома в СНТ "Лесное".
o Расчетная электрическая мощность дома составила 24,53 кВт, с учетом коэффициента спроса 0,48, принятого согласно СП 256.1325800.2016;
o При расчете учтено силовое оборудование: септик, газовый котел, скважинный насос, электрический котел.

Распределительные электрические щиты дома площадью 150 м.кв.
o Проектом предусмотрен один распределительный электрический щит, расположенный в техническом помещении;
o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щитах – ABB, в количестве 46 шт. размещены в пристраиваемом корпусе.

Силовая кабельная сеть (электропроводка) дома в СНТ "Лесное".

o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
o Общая протяженность линий электроснабжения и освещения – 712 метров, вводная кабельная линия - бронированный кабель 200 метров;
o Электропроводка предусмотрена скрытым способом, в конструкции пола и стен помещений;
o Запроектировано 145 точек подключения розеток и выключателей освещения в доме;
o Предусмотрены слаботочные линии телевидения, общая протяженность - 350 метров.

Система резервного электропитания не предусмотрена.

Запроектировано применения технологии удобства - дистанционного открывания въездных ворот, калитки и включения освещения входной группы при помощи одного радиобрелка.
