Проект электрики деревянного дома в Тверской области
Объект: деревянный дом (брус) общей площадью 100 м.кв., расположенный в СНТ «Истоки» Кимрского района Тверской области
Цена (стоимость) проекта электрики (электропроводки): 13 050 руб. со скидкой 10%, проект слаботочных кабельных линий - бесплатно.
Проект электрики выполнен: 04.07.2024
Состав проекта электрики дома в СНТ «Истоки» Тверской области:
1. Пояснительная записка. Общие данные по электроснабжению и освещению частного дома в СНТ «Истоки» Тверской области.
2. Однолинейные схемы вводного распределительного устройства и электрического распределительного щита дома 100 м.кв.
3. Чертежи электропроводки дома в СНТ «Истоки» Тверской области.

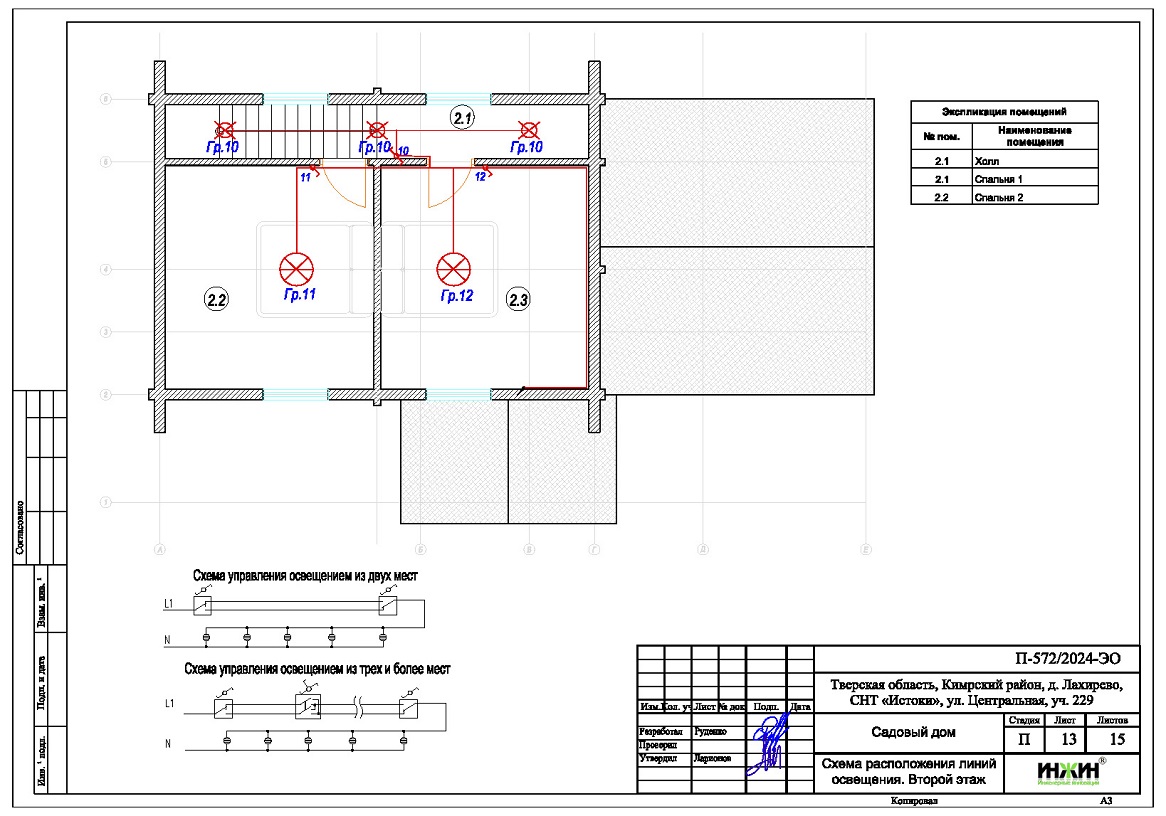

4. Чертежи групповых осветительных сетей дома в СНТ «Истоки» Тверской области.

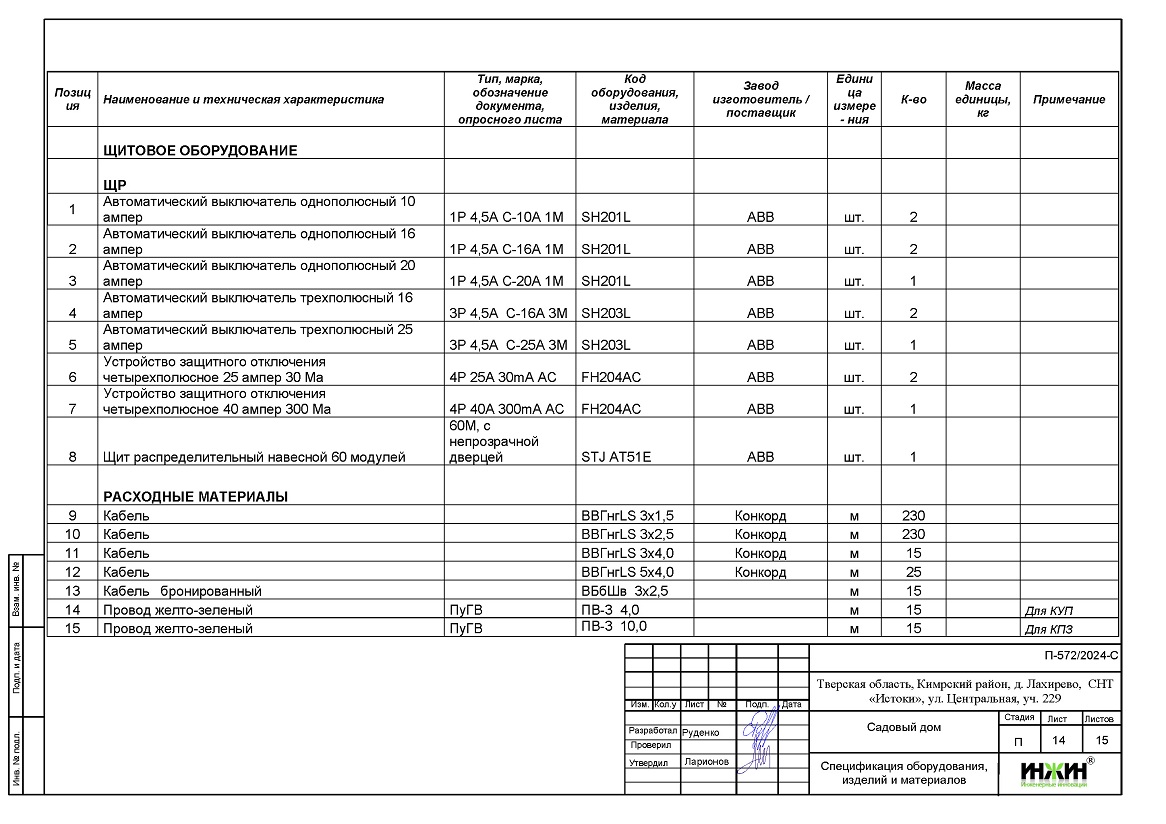

5. Спецификация материалов и оборудования по электрике и электропроводке дома в СНТ «Истоки» Тверской области.
Объем проекта электрики дома 100м.кв.: 15 листов.
Проект электрики дома площадью 100 м.кв. в СНТ «Истоки» Тверской области- подробное описание.
Расчетные показатели по электроснабжению и освещению дома в СНТ «Истоки» Тверской области.
o Расчетная электрическая мощность дома составила 15,23 кВт, с учетом коэффициента спроса 0,48, принятого согласно СП 256.1325800.2016;
o При расчете учтено силовое оборудование: септик, электрический котел, колодезный насос, сауна.
Распределительные электрические щиты дома площадью 100 м.кв.
o Проектом предусмотрен один распределительный электрический щит, расположенный в техническом помещении;
o Автоматические выключатели, дифференциальные автоматы, рубильники и УЗО в щитах – ABB, в количестве 11 шт. размещены в пристраиваемом корпусе.
Силовая кабельная сеть (электропроводка) дома в СНТ «Истоки» Тверской области.
o Электропроводка дома предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
o Общая протяженность линий электроснабжения и освещения – 490 метров, вводная кабельная линия - бронированный кабель 15 метров;
o Электропроводка предусмотрена открытым способом, в кабель-каналах;
o Запроектировано 90 точек подключения розеток и выключателей освещения в доме;
o Предусмотрены слаботочные линии локальной сети и телевидения, общая протяженность - 270 метров.
Предусмотрена система резервного электропитания с использованием однофазного инвертора CyberPower CPS 3500 PRO с АКБ.
