Советы по размещению дымохода «через стену»
Коаксиальные дымоходы (конструкция «труба в трубе») используются с котлами отопления, которые оснащены закрытой камерой сгорания, воздух для горения в которую поступает извне помещения (по наружной полости дымохода – по наружной трубе). Преимущественно это настенные газовые котлы или напольные конденсационные котлы, редко – напольные традиционные котлы (единицы моделей у некоторых производителей). О разумном выборе котла для отопления частного дома и дымохода для него можно узнать из нашей статьи «Выбор оптимального газового котла для частного дома».

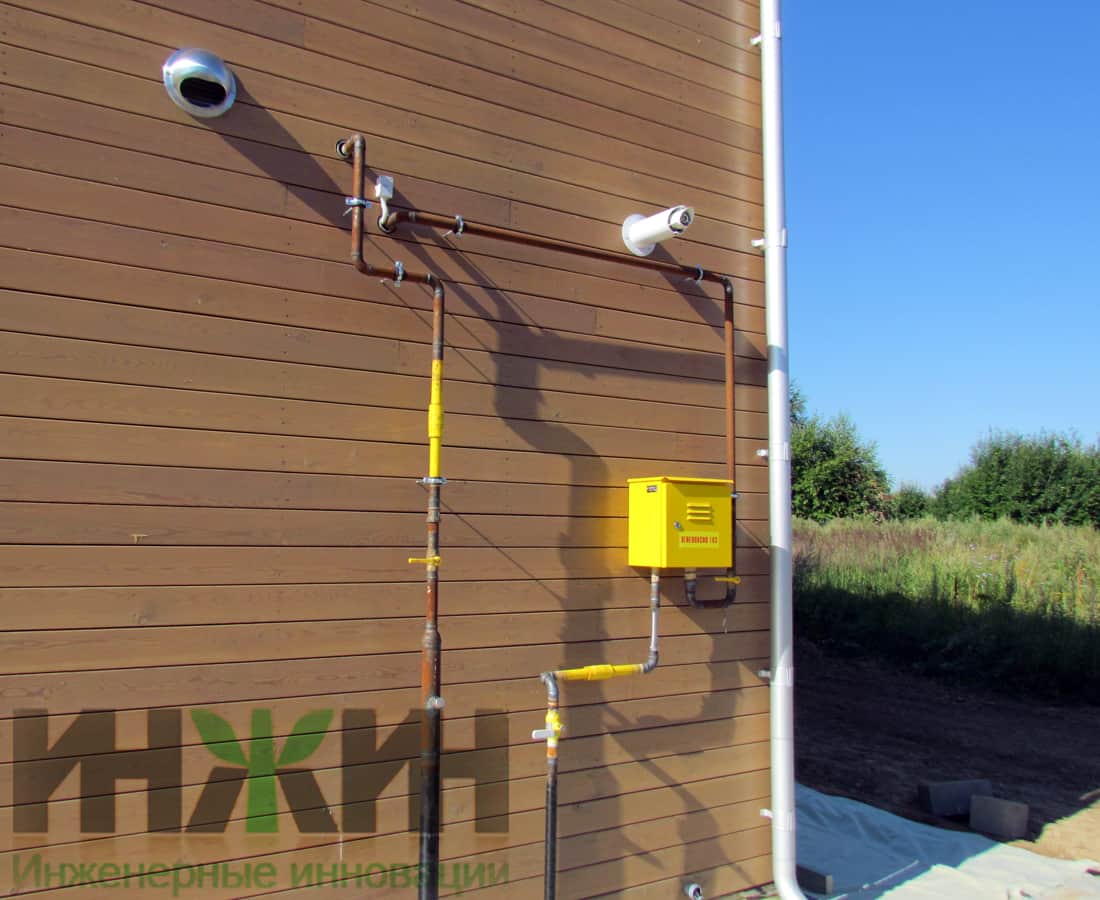

При выборе котла (настенного или напольного) с коаксиальным дымоходом возможны варианты размещения такого дымохода – либо через кровлю дома (котельной), либо через стену здания. При выводе через стену, дымоход становится элементом фасада и при его расположении потребуется учесть взаимное размещение других элементов – окон, дверей, водостоков и т.п. Поскольку дымоход является источником «неполезных» выхлопных газов, важно учесть относительное расположение окон и дверей, т.е. открываемых конструкций, через которые воздух с улицы может проникать внутрь дома (своего или «соседского»).
В данной статье приводятся практические советы по расположению коаксиального дымохода в исполнении «через стену» здания (частного дома) по отношению к другим элементам конструкции дома. Советы составлены на основе требований СП 42-101-2003 (Общие положения по проектированию и строительству газораспределительных систем), являющихся рекомендуемыми, а также инструкций производителей газовых котлов (в частности, BAXI), которые не являются обязательными (нормативными) требованиями. Советы помогут проектировщикам отопления избежать грубых ошибок при проектировании котельных, а владельцам частных домов правильно организовать размещение помещения в доме котельной или любого другого помещения, в котором планируется размещение газового котла с коаксиальным дымоходом.
Рис 1. Схема возможного расположения коаксиального дымохода на фасаде частного дома.
Нормативные требования к размещению отверстия дымохода на фасаде здания изложены в приложении "Г" (рекомендуемое) СП 42-101-2003, п.Г.21 которого гласит:
"Отверстия дымовых каналов на фасаде жилого дома при отводе продуктов сгорания от отопительного газоиспользующего оборудования через наружную стену без устройства вертикального канала следует размещать в соответствии с инструкцией по монтажу газоиспользующего оборудования предприятия-изготовителя, но на расстоянии не менее:
- 2,0 м от уровня земли;
- 0,5 м по горизонтали до окон, дверей и открытых вентиляционных отверстий (решеток);
- 0,5 м над верхней гранью окон, дверей и вентиляционных решеток;
- 1,0 м по вертикали до окон при размещении отверстий под ними.
Указанные расстояния не распространяются на оконные проемы, заполненные стеклоблоками.
Не допускается размещение отверстий каналов на фасаде зданий под вентиляционной решеткой.
Наименьшее расстояние между двумя отверстиями каналов на фасаде здания следует принимать не менее 1,0 м по горизонтали и 2,0 м по вертикали."
Приведенные положения определяют минимальные рекомендуемые требования к размещению отверстия для дымохода в стене, инструкции производителя, упомянутые в п.Г.21, приведены ниже для котлов BAXI (в качестве примера).
На рис.1 приведены варианты размещения коаксиального дымохода от котла отопления на фасаде частного дома и обозначены расстояния от него до других элементов конструкции дома (соседнего строения).
Рекомендуемыми расстояниями от дымохода до других элементов конструкции являются:
- при размещении под окном (размер А) – 600мм;
- под вентиляционным отверстием (размер В) – 600мм;
- под водостоком (размер С) – 300мм;
- под балконом (размер D) – 300мм;
- от окна (размер E) – 400мм;
- от вентиляционного отверстия (размер F) – 600мм;
- от водосточных труб вертикальных или горизонтальных (размер G) – 300мм;
- от угла здания (размер H) – 300мм;
- от ниши в здании (размер L) – 300мм;
- от уровня земли (размер M) – 2500мм;
- между двумя вертикальными коаксиальными дымоходами (размер N) – 1500мм;
- между двумя горизонтальными коаксиальными дымоходами (размер O) – 1000мм;
- от другой стены, на которой нет окон, дверей и других дымоходов в радиусе 3 метров (размер P) – 2000мм;
- от другой стены, на которой в радиусе 3 метров есть окна, двери или другие дымоходы (размер I) – 3000мм.
Приведенные рекомендации справедливы для газовых котлов мощностью от 16 до 35 кВт.
Об оборудовании помещения котельной в частном доме можно узнать из нашей статьи «Размещение и оборудование помещения котельной в доме».
