Проекты отопления и электрики, выполненные для частных домов

Чертеж электрики квартиры в ЖК «Карамель»

Проект электрики квартиры в ЖК «Карамель»
Проект электрики в квартире

Проект системы электроснабжения и освещения квартиры: выполнен 13.03.2017

Объект: квартира площадью 100 м.кв. в ЖК «Карамель», г.Москва
Стоимость проекта электрики: 14 025 руб. со скидкой 15% за комплексный проект электрики и отопления (проект слаботочной кабельной сети – бесплатно).
Состав проекта:
     1. Пояснительная записка. Общие данные

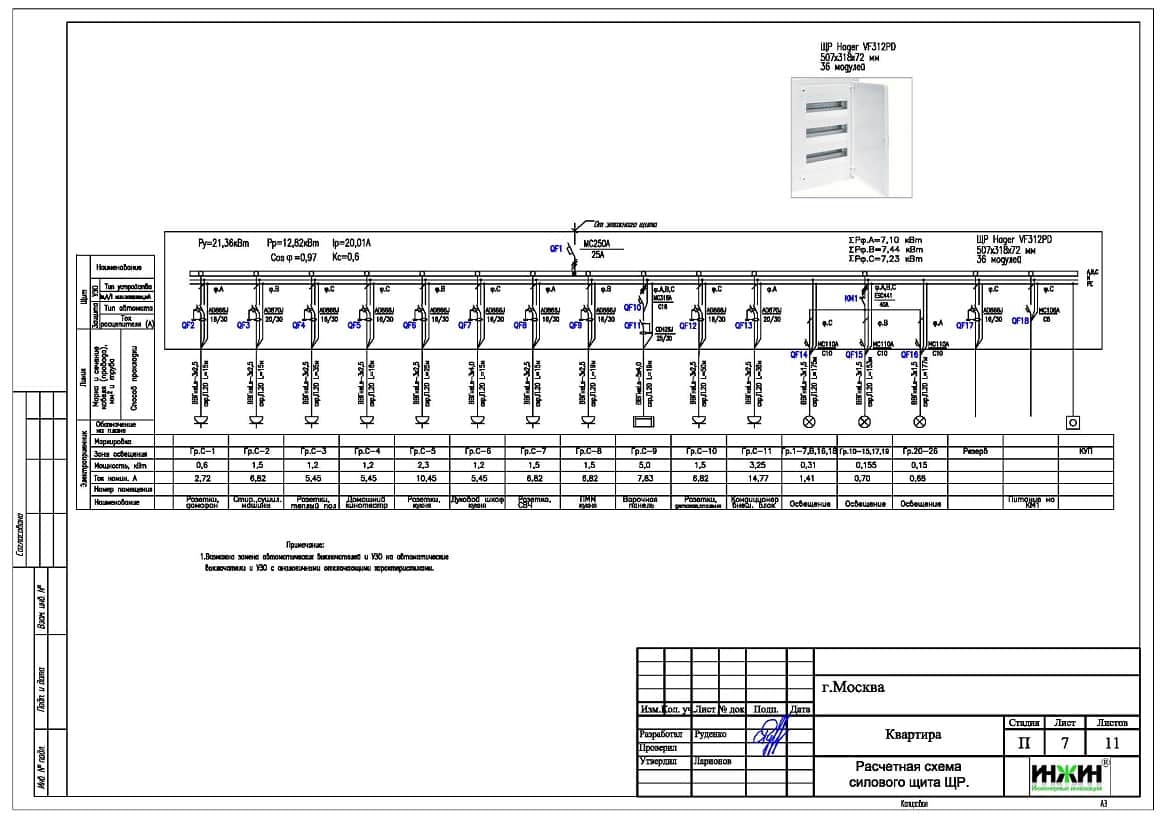

     2. Однолинейная схема распределительного электрического щита.
     3. Чертежи кабельных трасс силовых электрических сетей.
     4. Чертежи групповых осветительных сетей.
     5. Чертежи линий слаботочных кабельных сетей.
     6. Спецификация материалов и оборудования.
Объем проекта: 11 листов.

Технические решения, принятые в проекте электрики квартиры, в соответствии с заданием на проектирование.

Распределительный электрический щит.
     o Проектом предусмотрен распределительный щит, оснащенный 18-ю автоматами;
     o Автоматические выключатели, дифференциальные автоматы и УЗО в щитах - Hager;
     o Щитовое оборудование размещено во встроенном корпусе Hager с непрозрачной дверцей.
Линейная кабельная сеть (электропроводка).
     o Электропроводка предусмотрена с использованием кабелей ВВГ нг -LS с медными жилами в ПВХ-оболочке (не поддерживает горение);
     o Общая протяженность линий электроснабжения и освещения – 769 метров;
     o Электропроводка предусмотрена скрытым способом, в защитной гофрированной ПВХ-трубе;
     o Запроектировано 84 точки подключения розеток и выключателей освещения;
     o Для системы телевидения предусмотрены кабельные трассы с использованием кабеля Cavel SAT 703, в количестве 30 метров;
     o Линии локальной сети предусмотрены с использованием провода UTP 4х2х0,51cat 5e, 35 метров.

Заказать в нашей компании проект электрики дома со скидкой.
Для этой квартиры выполнен проект системы отопления, котельной, водоснабжения и канализации.
