Проект отопления каркасного дома 157 м.кв
Объект: частный двухэтажный каркасный дом, общей площадью 157 м.кв., расположенный в СНТ "Андреевское-1" Одинцовского района Московской области
Вариант отопления:«Комфортный»
Цена проекта отопления: 25 293 руб. со скидкой 10%, проект котельной - бесплатно.
Проект котельной и отопления выполнен: 18.04.2024
Состав проекта котельной, отопления, водоснабжения, канализации и теплого пола дома в СНТ "Андреевское-1".
1. Пояснительная записка проекта, общие данные по системе отопления дома 157 м.кв. в СНТ "Андреевское-1".
2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении каркасного дома.
3. Комплект поэтажных чертежей радиаторного отопления дома в СНТ "Андреевское-1".
4. Комплект чертежей водоснабжения и канализации частного дома в СНТ "Андреевское-1".
5. Типовые схемы системы отопления канализации и водоснабжения дома 157 м.кв.
6. Теплотехнический расчет отопления каркасного дома.
7. Спецификация материалов и оборудования по котельной, отоплению, канализации и водоснабжению дома в СНТ "Андреевское-1".
Объем проекта отопления дома в СНТ "Андреевское-1": 36 листов.
Описание проекта отопления, водоснабжения, канализации и котельной частного дома 157 м.кв. в СНТ "Андреевское-1".
Котельная частного дома в СНТ "Андреевское-1"(проект котельной бесплатно).
o Размещена в отдельном помещении дома 157 м.кв.;
o Теплогенератор - настенный газовый котел BAXI Eco Life мощностью 24 кВт;
o Контуры теплоснабжения котельной – радиаторное отопление дома и горячее водоснабжение, для которого предусмотрен накопительный бойлер STOUT, объемом 150 литров;
o Расширительные баки отопления и бойлера Flamco, объемом 18 и 12 литров, соответственно;
o Дымоход коаксиальный, в исполнении "через стену";
o Распределительный коллектор в котельной не предусмотрен;
o Автоматика котельной встроена в котел, предусмотрено дистанционное управление при помощи регулятора ZONT CONNECT+.
Отопление дома в СНТ "Андреевское-1" (проект отопления дома).
o Выполнен теплотехнический расчет отопления каркасного дома (утеплитель стен, пола и кровли - каменная вата 150 мм) с учетом теплопотерь через ограждающие конструкции при наружной температуре -28°С для Московской области (по СП 131.13330.2012), расчетный расход тепла на отопление дома составил 10,04 кВт, удельные теплопотери 64,1 Вт/м.кв.;
o Подобраны приборы для отопления дома: стальные панельные радиаторы Kermiс боковым подключением;
o Схема радиаторного отопления дома двухтрубная, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
o Трубы отопления из полипропилена Valtec;
o Теплоизоляция трубопроводов отопления не предусмотрена;
o Теплоноситель в системе радиаторного отопления дома – подготовленная вода.
Водяной теплый пол проектом не предусмотрен.
Внутренний водопровод дома в СНТ "Андреевское-1" (проект водоснабжения).
o Схема внутреннего водоснабжения дома – коллекторно-лучевая с рециркуляцией горячей воды через водяные полотенцесушители, выполнен расчет 17-ти точек водоснабжения и полотенцесушителей;
o Трубопроводы системы водоснабжения – из полипропилена Valtec;
o Теплоизоляция трубопроводов Valtec, толщиной 6мм.

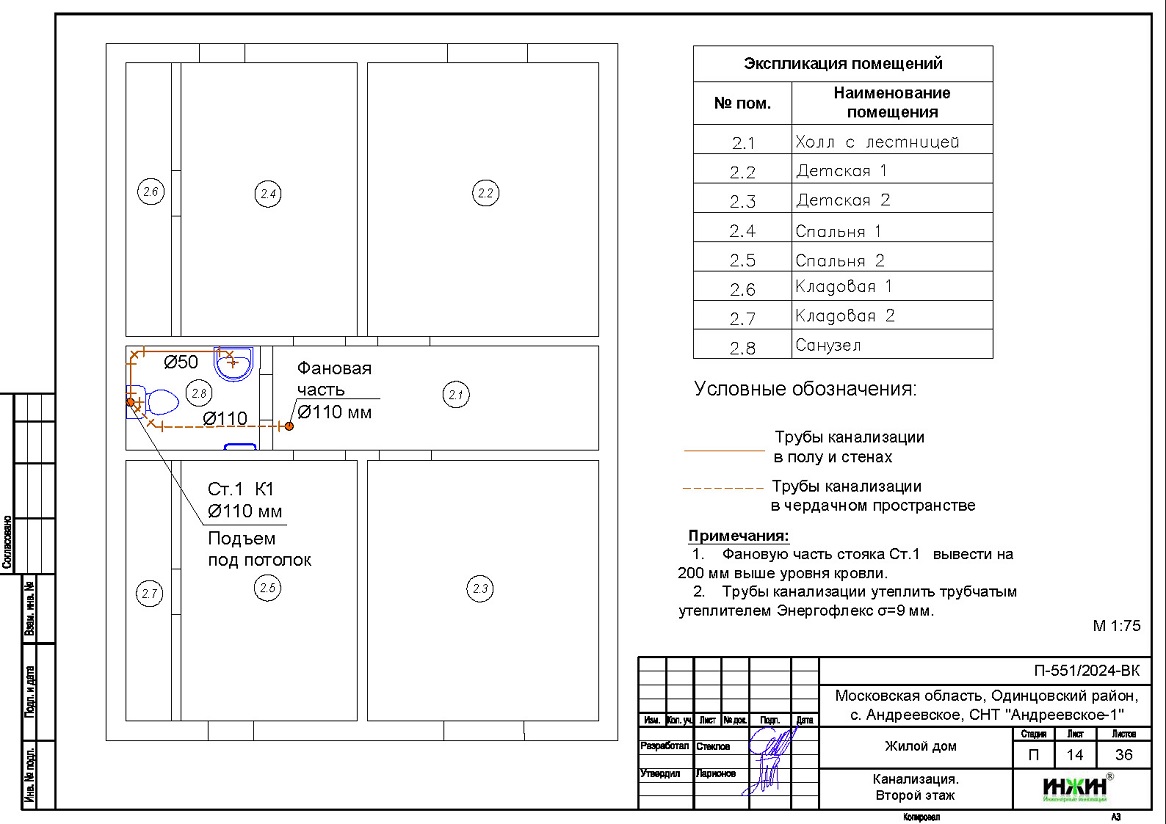

Внутренняя канализация (проект канализации) дома в СНТ "Андреевское-1".
o Безнапорная, отвод стоков от санитарно-технических приборов предусмотрен в септик;
o Произведен расчет 8-ми точек бытовой канализации;
o Канализационные трубы Синикон, раструбные, из полипропилена.
