Проект отопления дома в г. Гагарин (Смоленская область)
Объект: одноэтажный дом из газобетона, площадью площадью 135 м.кв., расположенный в г. Гагарин Смоленской области
Вариант отопления: «Комфортный»
Цена проекта отопления: 15 773 руб. со скидкой 10%, проект котельной - бесплатно.
Проект котельной, отопления, водоснабжения и канализации выполнен: 14.02.2025
Состав проекта котельной, отопления, канализации и водоснабжения дома в г. Гагарин Смоленской области:
1. Пояснительная записка проекта, общие данные по системе отопления дома 135 м.кв. в г. Гагарин Смоленской области.
2. Тепломеханическая схема котельной с размещением оборудования в отдельном помещении дома из газобетона.
3. Комплект поэтажных чертежей радиаторного отопления дома в г. Гагарин Смоленской области.
4. Комплект чертежей теплого пола на площади 52 м.кв.
5. Типовые схемы системы отопления дома 135 м.кв.
6. Теплотехнический расчет отопления дома из газобетона.
7. Спецификация материалов и оборудования по котельной и отоплению дома в г. Гагарин Смоленской области.
Объем проекта отопления дома в г. Гагарин Смоленской области: 29 листов.
Описание проекта отопления, котельной частного дома 135 м.кв. в г. Гагарин Смоленской области.

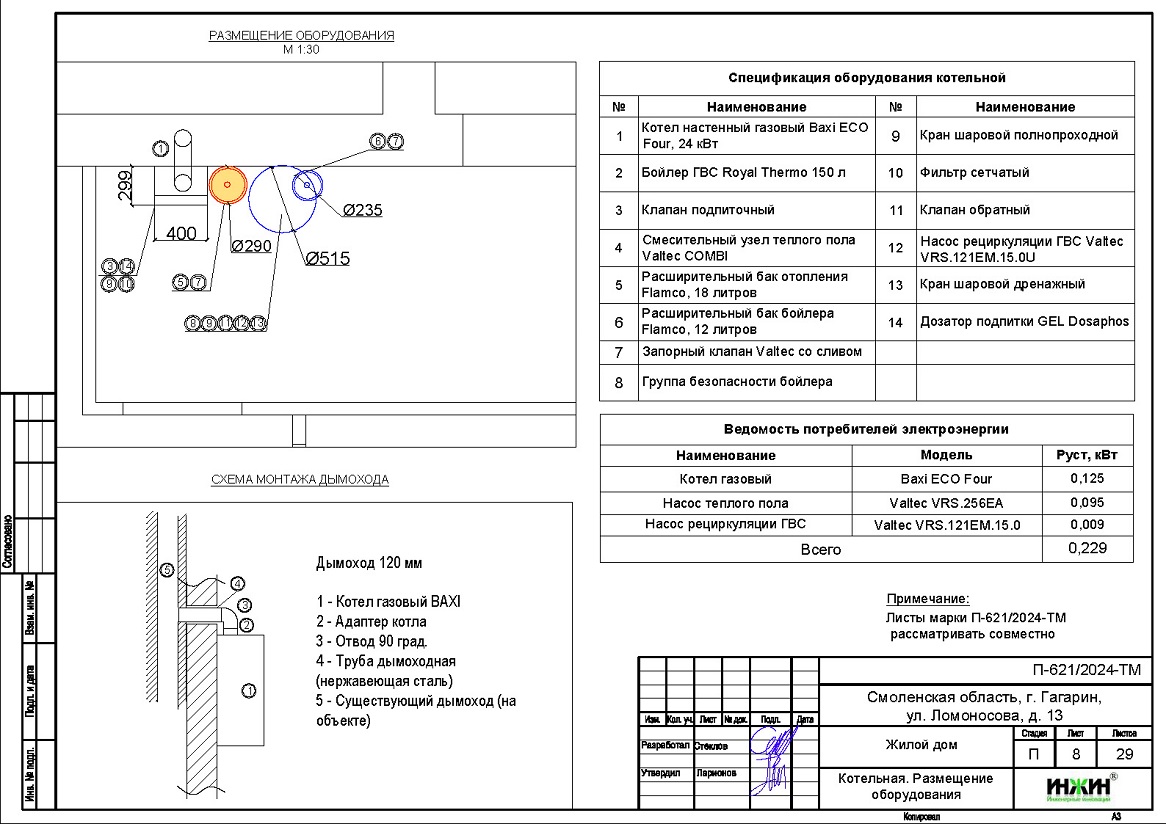

Котельная частного дома в г. Гагарин Смоленской области(проект котельной бесплатно).
o Размещена в отдельном помещении дома 135м.кв.;
o Теплогенератор - настенный газовый котел Baxi ECO Four, мощностью 24 кВт;
o Контуры теплоснабжения котельной – радиаторное отопление дома, теплый пол и горячее водоснабжение, для которого предусмотрен накопительный бойлер STOUT, объемом 150 литров;
o Расширительные баки отопления и бойлера Flamco, объемом 12 литров каждый;
o Дымоудаление принудительное, дымоход раздельный, в строительной шахте;
o Распределительный коллектор - не предусмотрен;
o Автоматика котельной – встроена в котел.

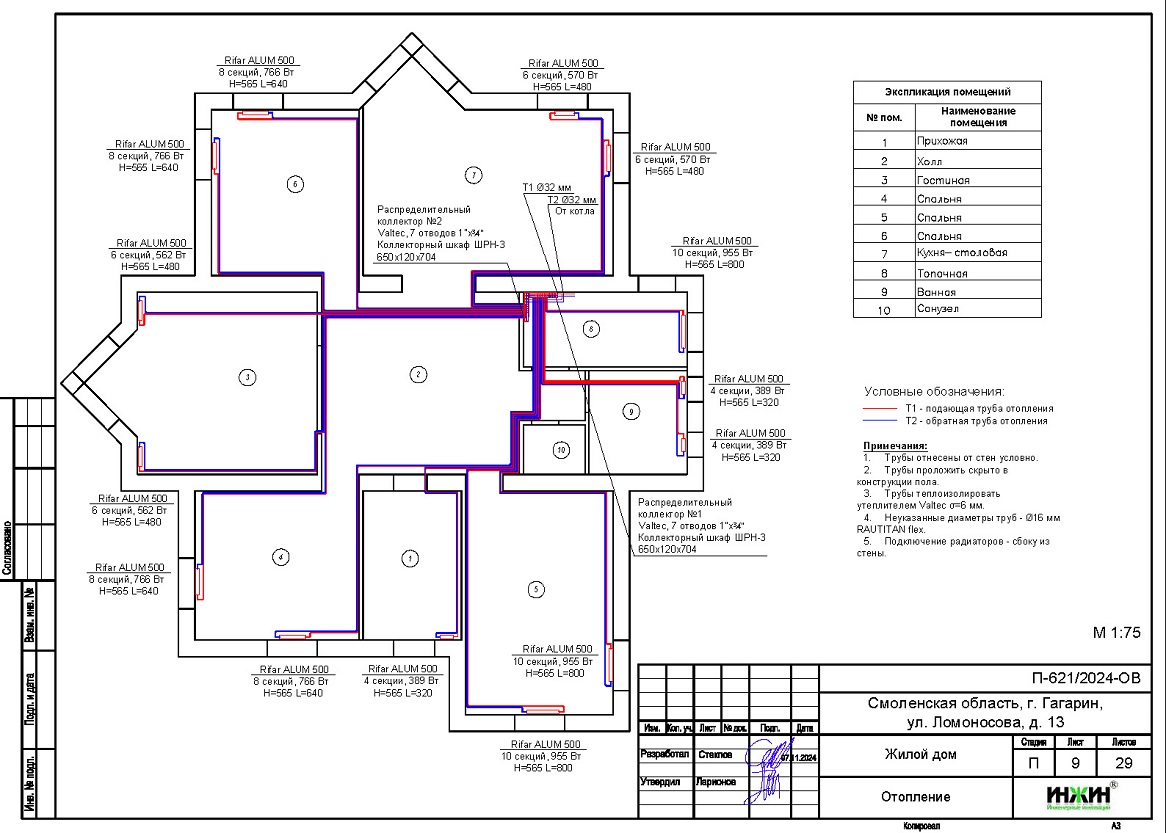

Отопление дома в г. Гагарин Смоленской области (проект отопления дома).
o Выполнен теплотехнический расчет отопления дома из газобетона (утеплитель кровли - минвата 200мм, соответственно) с учетом теплопотерь через ограждающие конструкции при наружной температуре -25°С для Смоленской области (по СП 131.13330.2020), расчетный расход тепла на отопление дома составил 13,5 кВт, удельные теплопотери 94,6 Вт/м.кв.;
o Подобраны приборы для отопления дома: секционные алюминиевые радиаторы RIFAR ALUM с боковым подключением;
o Схема радиаторного отопления дома двухтрубная, коллекторно-лучевая, с принудительной циркуляцией теплоносителя и температурным графиком 80/60°С;
o Трубы отопления из сшитого полиэтилена Valtec;
o Теплоизоляция трубопроводов отопления Valtec, толщиной 6мм;
o Теплоноситель в системе радиаторного отопления дома – подготовленная вода, предусмотрены средства защиты от образования накипи.

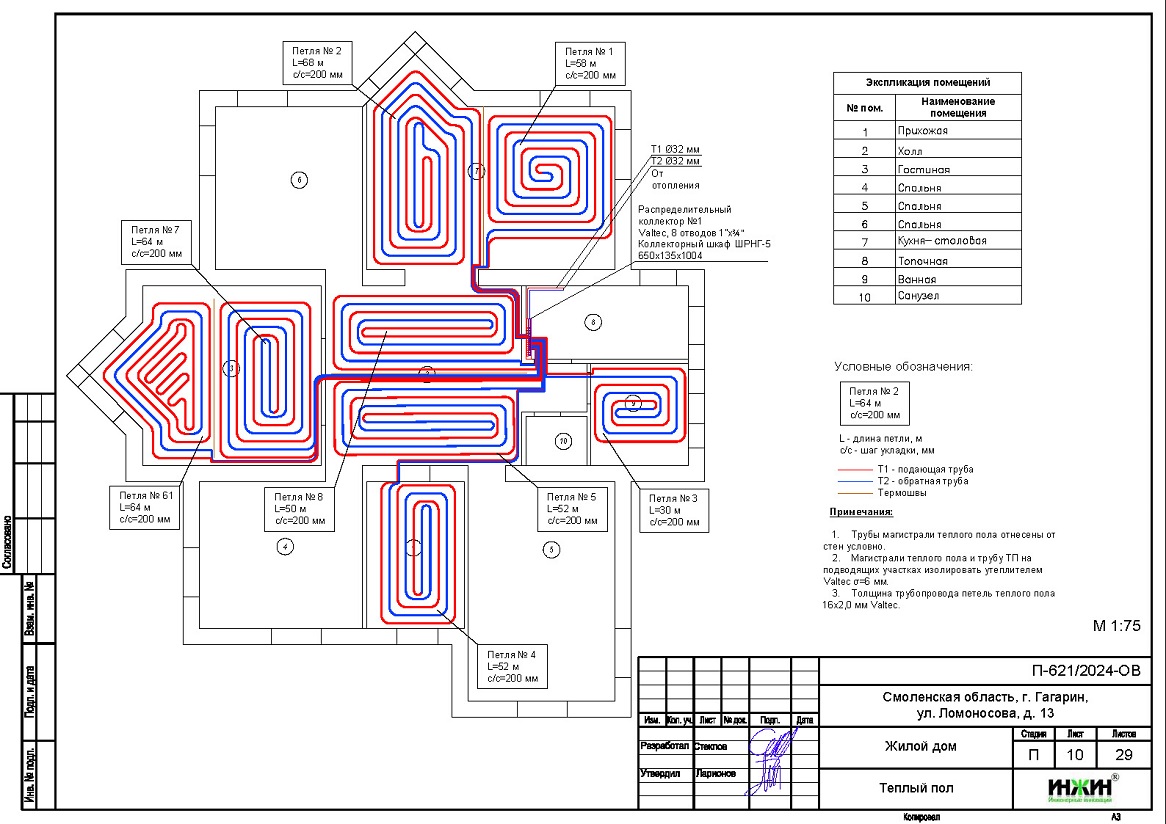

Водяной теплый пол дома в г. Гагарин Смоленской области(проект теплого пола).
o Водяной теплый пол в доме предусмотрен на площади 52 м.кв., коллектор теплого пола Valtec на 8 отводов, всего 8 петель;
o Предусмотрен насосно-смесительный узел для теплоснабжения водяного теплого пола дома - на контуре отопления;
o Трубопроводы теплого пола – сшитый полиэтилен Valtec;
o Регулирование температуры теплого пола - общее, регулятором на смесительном узле.
